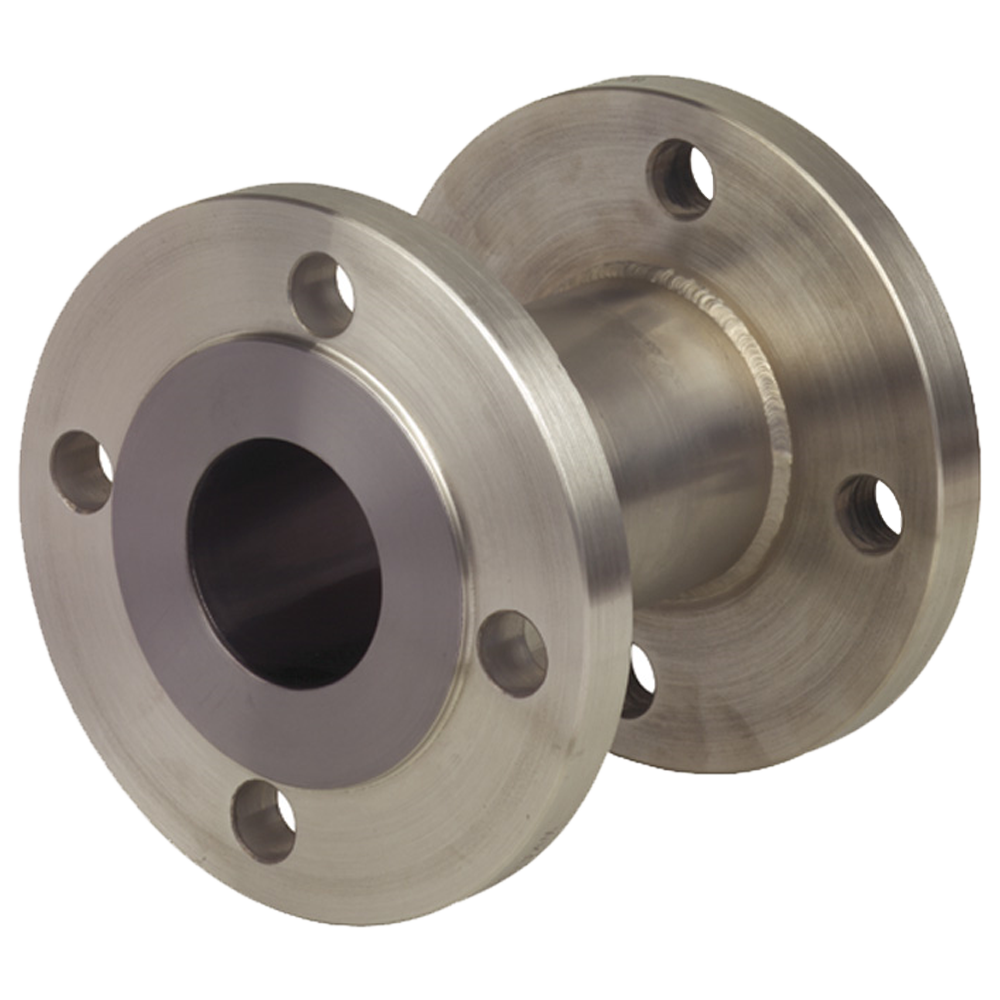

981.27 разделители мембранные трубные с фланцевым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Трубные проточные мембранные разделители 981.27 для фланцевых присоединений применяются для измерения давления потока, чистых и агрессивных текучих сред в химической и нефтехимической промышленности. Мембранные разделители 981.27 являются арматурой для датчиков давления.

Особенности:

  • Мембранные разделители 981.27 предназначены для прямого, стационарного монтажа между двух фланцев в трубопровод.
  • По заказу можно подобрать различные варианты исполнений материалов изготовления.
  • Предпочтительная сборка с манометрами NS 63, 100, 160 или преобразователями давления.
  • Присоединение к измерительному прибору - манометры или преобразователи приварены напрямую, преобразователи давления с резьбовым переходником.

Технические характеристики

Диапазон измерений (Пределы уставок) от 0…0,6 до 0…40 бар
Материалы изготовления Нержавеющая сталь 316L (стандартно)

Варианты исполнений

981.10 разделители мембранные трубные для фланцевых присоединений (сэндвич) различаются по:

  • Технологическому соединению (стандарт, номинальный размер, номинальное давление, форма уплотнительной поверхности).
  • Материалам компонентов, контактирующих с измеряемой средой.
  • Присоединению к измерительному прибору (прямое соединение или через капилляр, длина капилляра).

Стандартный комплект поставки

  • 981.27 разделители мембранные трубные с фланцевым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

  • Присоединение к процессу:

    • ​Большие номинальные размеры.
    • Другие типы фланцевых присоединений - по запросу.
    • Уплотнительная поверхность по EN 1092-1, Форма B2 или по ASME B 16.5, RF 125 AA, 500 AA, RFSF; EN 1092-1 паз и шпонка; выступ и углубление; ASME B 16.5 канавка стопортного кольца форма RJF.
    • Одобрение для применения в зоне 0 (пламегаситель).
  • Материал смачиваемых частей:

    • Нержавеющая сталь 1.4571, 1.4435, 1.4541, Монель, Хастеллой B3, C4, C22, C276, тантал, PFA покрытие макс. +260°C, ECTFE (Halar®) покрытие макс. +150°C.

    Присоединение к измерительному инструменту

    • Капилляр, при заказе укажите: длину капилляра.
    • Охлаждающий элемент (для прямого присоединения к манометру и температы передающей жидкости > +140°C).

    Капилляр

    • Стандартные длины от 1 до 15 м.
    • Мягкий полиэтилен или PTFE покрытие.
