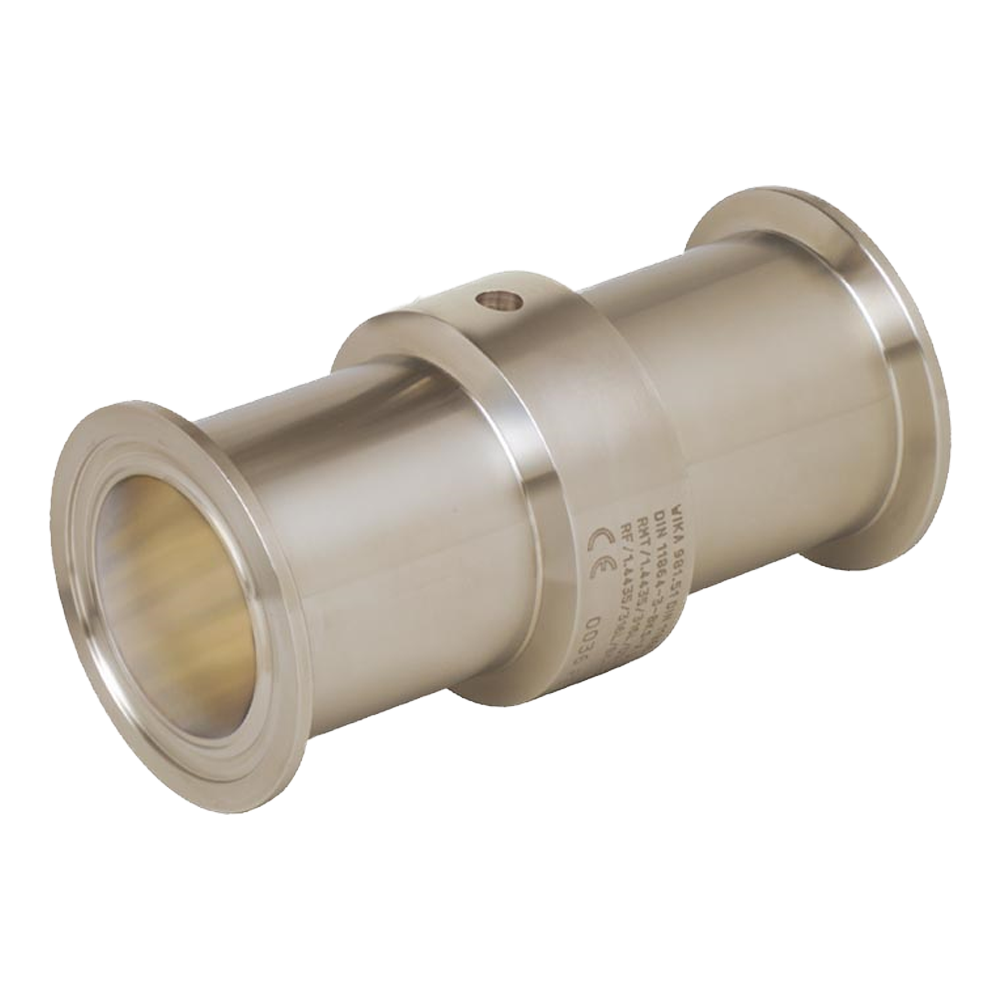

981.51 разделители мембранные трубные для стерильных процессов

Скачать PDF

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: Муфта резьбовая, Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Трубные разделители 981.51 для стерильных процессов предназначены для непосредственной установки в трубопровод, используются в пищевой, фармацевтической и биохимической отраслях промышленности, при производстве активных ингредиентов, стерильных исходных материалов в химической отрасли промышленности. Разделители трубные  981.51 являются арматурой для датчиков давления.

Особенности:

  • Трубные разделители 981.51 устанавливаются непосредственно в трубопровод, соответственно, не требуется специальная измерительная точка.
  • Включение в технологическую линию позволяет избежать появления зон турбулентности, мертвых зон, поворотов и других препятствий.
  • В конструкции мембранных разделителей 981.51 применяется круглая мембрана, которая не создает препятствий потоку среды, что дает возможность производить самоочистку камеры.
  • Системы с мембранными разделителями могут выдерживать температуру паровой очистки, которая происходит в SIP-процессах и обеспечивает стерильное присоединение между измеряемой средой и мембранным разделителем

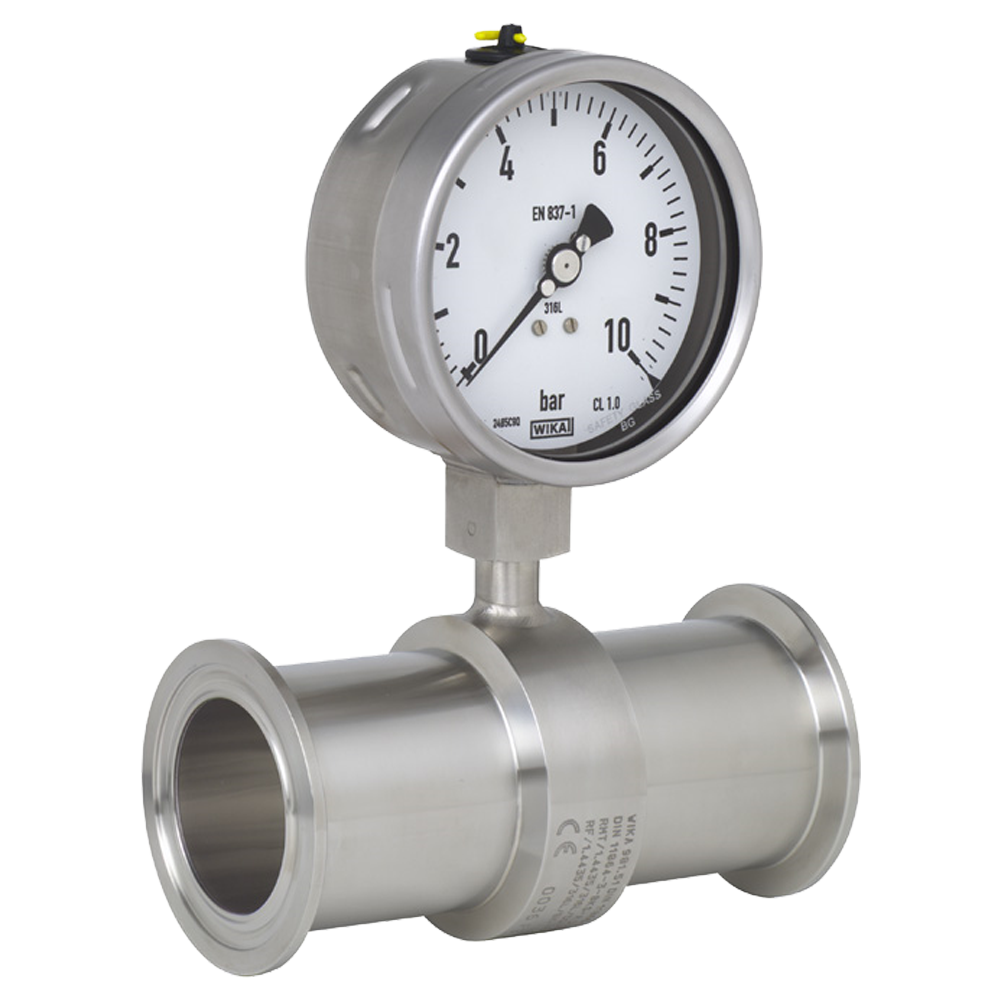

  • Сборка мембранного разделителя и измерительного прибора осуществляется путем прямого монтажа (стандартно), либо через охлаждающий элемент или гибкую капиллярную трубку (опционально).
  • Широкий выбор материалов исполнения корпуса и мембраны. Нержавеющая сталь 316L (1.4435) используется в качестве стандартного материала.

Технические характеристики

Диапазон измерений (Пределы уставок) Резьбовое: от 0…0,6 бар до 0…40 бар (DN40); до 0…25 бар (DN50). Фланцевое: от 0…0,6 бар до 0…25 бар (DN40); до 0…16 бар (DN50). Хомутовое: от 0…0,6 бар до 0…40 бар (DN40); до 0…25 бар (DN65); до 0…16 бар (DN80)
Материалы изготовления Нержавеющая сталь 316L

Варианты исполнений

  • 981.51 разделители мембранные трубные со стерильным резьбовым соединением труб согласно DIN 11864-1.
  • 981.51 разделители мембранные трубные со стерильным фланцевым соединением согласно DIN 11864-2.
  • 981.51 разделители мембранные трубные со стерильным хомутным соединением согласно DIN 11864-3.

Стандартный комплект поставки

  • 981.51 разделители мембранные трубные для стерильных процессов.
  • Техническая документация.

Дополнительная комплектация, опции

  • Другие номинальные размеры и стерильные соединения – по запросу.
  • Шероховатость поверхностей компонентов, контактирующих с измеряемой средой, Ra < 0,38 мкм согласно ASME BPE SF4, только для электрополированной поверхности (кроме сварного шва).
  • Стерильное присоединение в соответствии с DIN 11864, уплотнение формы В.
  • Присоединение к измерительному прибору G 1/2, G 1/4, 1/2 NPT или 1/4 NPT (внутренняя резьба).
  • Маркировка мембранного разделителя по стандарту 3-A, 74-0.
