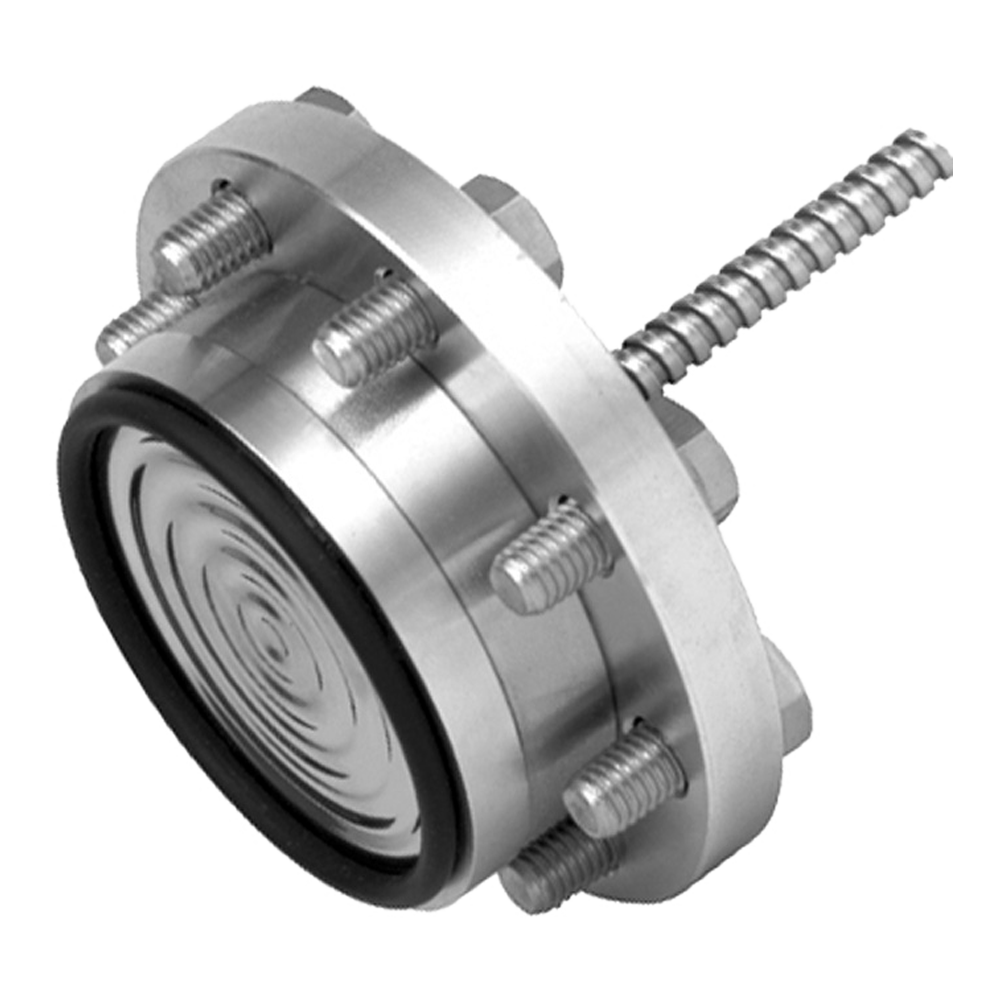

990.15 разделители мембранные с фланцевым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

990.15 разделители мембранные с фланцевым присоединением применяются для измерения давления в коррозийных, загрязненных, горячих или вязких средах в химической и нефтехимической отраслях промышленности.

Особенности:

  • Исполнение с уплотнениями и встроенной мембраной, зажатой между фланцами.
  • Непосредственное присоединение к процессу через резьбовые болты к блочному или седловидному фланцу.
  • Вместе с блочным или седловидным фланцем, разделитель формирует хорошо-сквозную систему.
  • Широкий выбор специальных материалов.
  • Присоединение к процессу - CrNi-Сталь1.4571, осевое сварное капиллярное соединение (присоединение к прибору через
    переходник  G1/2 внутренняя).
  • Мембрана -  CrNi-Сталь1.4571, сваренная с разделителем, эффективный диаметр dM = 52 мм.
  • Уплотнительное кольцо - FPM (Витон) до +200°C.
  • Сборочные части - стопорный фланец, шестигранные болты и распорное кольцо: CrNi-Сталь 1.4571, до +260°C.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...0,6 бар до 0...250 бар
Температура контролируемой среды до +400°C
Материалы изготовления CrNi-Сталь1.4571 (стандартно)

Варианты исполнений

990.15 разделители мембранные с фланцевым присоединением различаются по:

  • Материалам компонентов, контактирующих с измеряемой средой.
  • Присоединению к измерительному прибору (прямое соединение или через капилляр, длина капилляра).

Стандартный комплект поставки

  • 990.15 разделители мембранные с фланцевым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

  • Присоединение к процессу:
    • CrNi-Сталь 1.4435, 1.4539, 1.4541, титан.
    • Присоединение к прибору непосредственно через переходник G1/2.
    • Охлаждающий элемент для непосредственного присоединения манометра с температурой жидкости > +100°C.
  • Материалы мембраны:
    • CrNi-Сталь 1.4435, 1.4539, 1.4541, гастеллой B2, C4, C276, Монель 400, никлеь, инконель 600, инколой 825, танатл, титан, цирконий (верхняя часть -титан), серебрянные соединения макс.+150°C, PTFE - до +260°C, 100 бар, PFA покрытие макс.+260°C, ECTFE (Halar®) покрытие макс.+150°C.
  • Материалы уплотнения:
    • PTFE макс. +260°C (стандарт со специальными материалами мембраны) 1.4571, серебренное или инконель серебренное покрытие до +400°C.
  • Сборные части (для присоединения к процессу):
    • Шестигранные болты: сталь, до +400°C.
  • Дополнения:
    • Кронштейн для манометра.
