990.18, 990.19, 990.20, 990.21 разделители мембраные с резьбовым присоединением для стерильных процессов

Скачать PDF

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Присоединение к процессу: Гайка накидная шлицевая, Муфта резьбовая

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

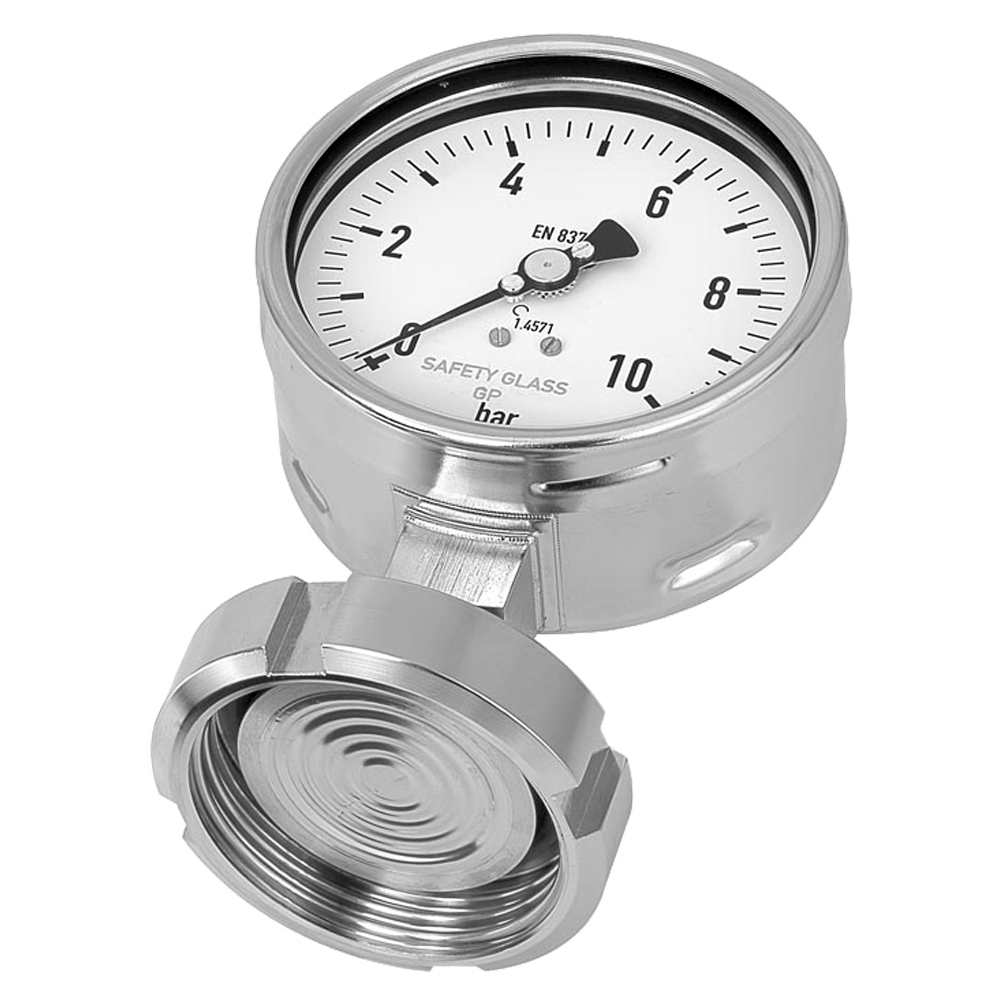

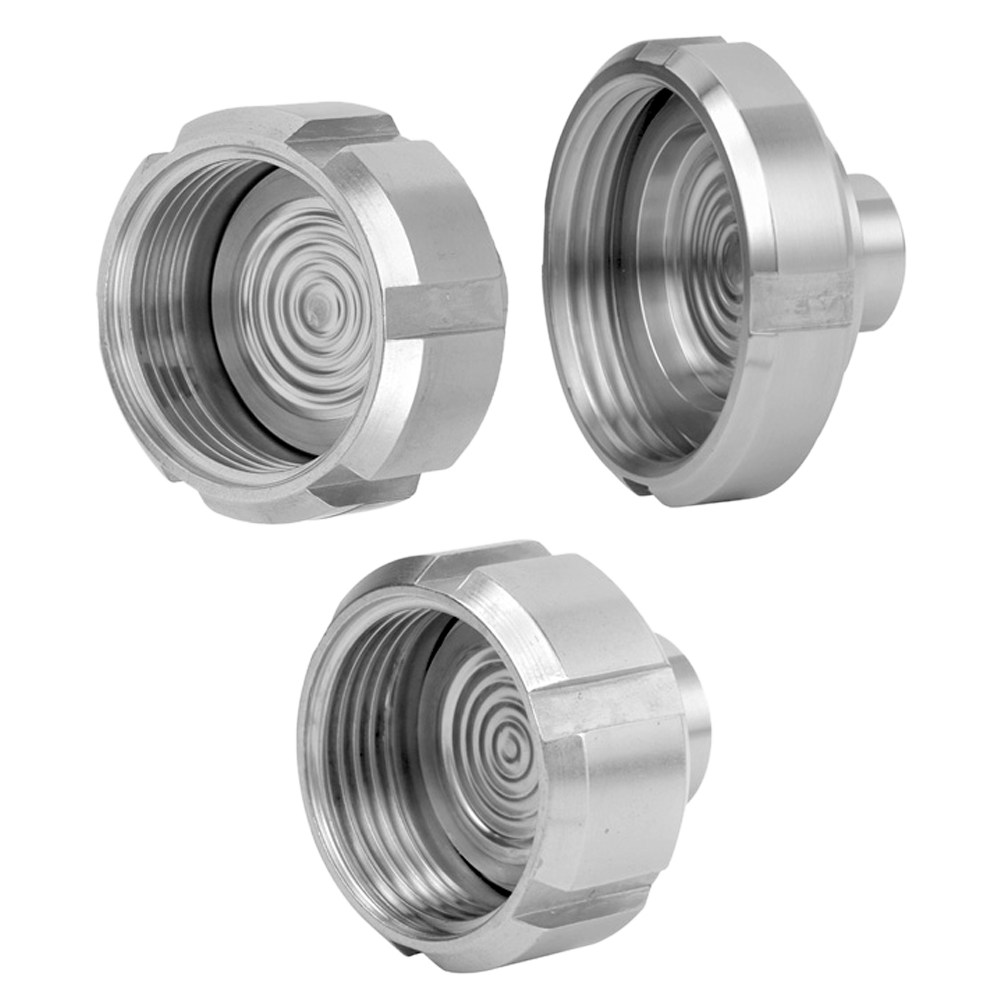

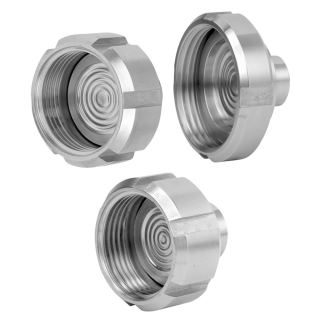

Мембранные разделители 990.18, 990.19, 990.20, 990.21 со стерильным соединением предназначены для защиты чувствительного элемента измерительного прибора от воздействия высокотемпературного пара, используемого в процессе безразборной стерилизации.

Области применения:

  • Пищевая промышленность.
  • Производство пива.
  • Производство безалкогольных напитков.
  • Производство молочных продуктов и молока.

Особенности:

  • Технологическое соединение обеспечивает стерильность подключения в производственную линию.
  • Сборка мембранных разделителей 990.18, 990.19, 990.20, 990.21 и измерительного прибора осуществляется путем прямого монтажа (стандартно), либо через охлаждающий элемент или гибкую капиллярную трубку (опционально).
  • Доступен широкий выбор конструкционных решений, предусматривающих исполнение верхнего фланца и мембраны из идентичных материалов. Нержавеющая сталь 316L (1.4435) используется в качестве стандартного материала, по запросу возможно исполнение из других материалов.
  • Измерительные системы, оборудованные мембранными разделителями 990.18, 990.19, 990.20 и 990.21 применяются для измерения давления в различных производственных процессах, например, системах фильтрации, сепарации, пастеризации и розлива.

Технические характеристики

Диапазон измерений (Пределы уставок) от 0...1 бар до 0...25 бар или 0...40 бар (в зависимости от исполнения)
Материалы изготовления Нержавеющая сталь 316L
Вес от 0,4 кг до 1,25 кг (в зависимости от испонения)

Варианты исполнений

  • Модель 990.18
    • Тип технологического соединения: резьбовое трубное соединение согласно DIN 11851.
    • Стандарт для труб: трубы согласно DIN 11866, группа 2.
  • Модель 990.19
    • Тип технологического соединения: резьбовое соединение согласно SMS (SS 3352).
    • Стандарт для труб: трубы согласно ISO 1127, группа 2, или ISO 2037/1992.
  • Модель 990.20
    • Тип технологического соединения: резьбовое соединение согласно IDF (ISO/DIS 2853 и BS 4825 часть 4).
    • Стандарт для труб: трубы согласно ISO 1127, группа 2, или ISO 2037/1992.
  • Модель 990.21
    • Тип технологического соединения: резьбовое соединение согласно APV RJT (BS 4825 часть 5).
    • Стандарт для труб: трубы согласно BS 4825, часть 1, или внешний диаметр труб.

Стандартный комплект поставки

  • 990.18, 990.19, 990.20, 990.21 разделители мембраные с резьбовым присоединением для стерильных процессов (в соответствии с заказом).
  • Техническая документация.

Дополнительная комплектация, опции

  • Технологическое соединение с резьбовой муфтой.
  • Шероховатость поверхностей, контактирующих со средой Ra < 0,38 мкм согласно ASME BPE SF4, только электрохимическая полировка (за исключением сварного шва).
  • Уплотнения из NBR (бутадиенакрилнитрильный каучук) или PTFE (ПТФЭ).
  • Присоединение к измерительному прибору G1/2, G1/4, 1/2NPT или 1/4NPT (внутренняя резьба).
  • Маркировку соответствия стандарту 3-А.
