990.26 разделители мембранные с фланцевым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

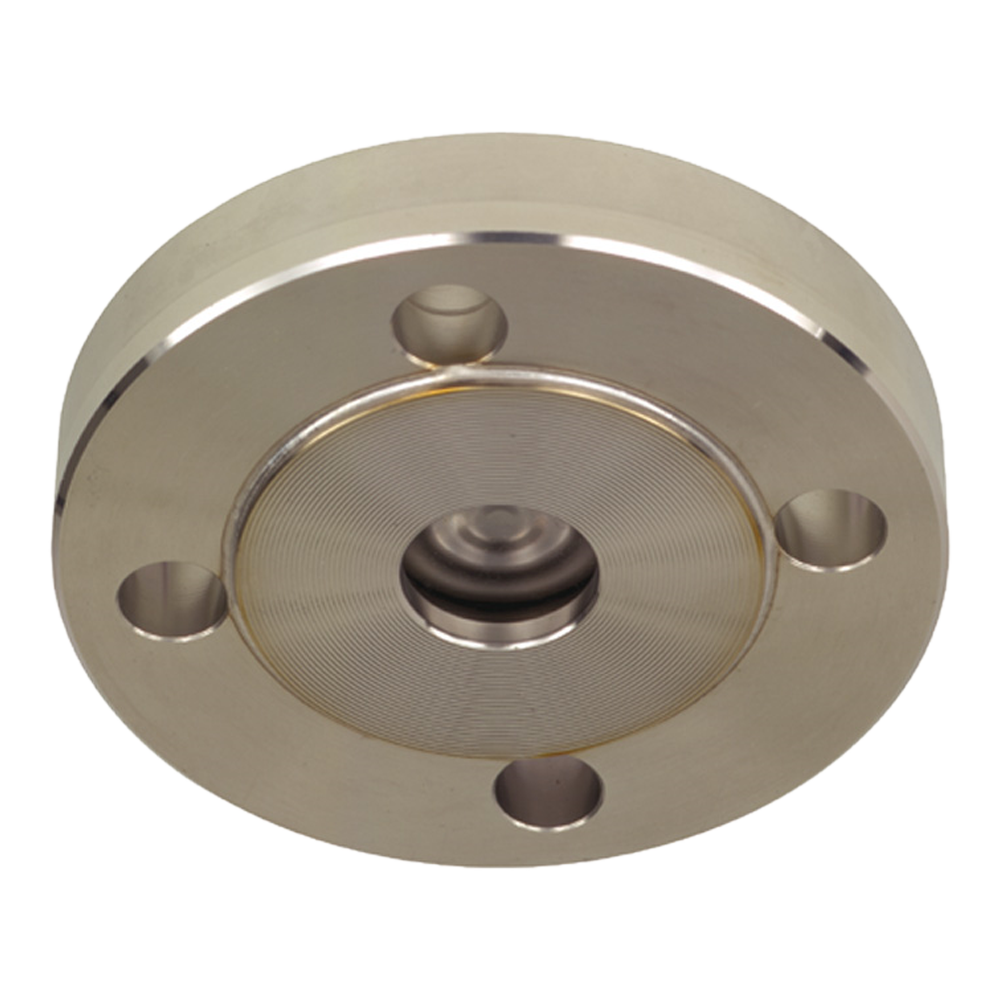

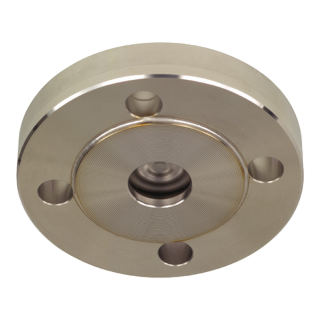

Мембранные разделители 990.26 с небольшими фланцевыми присоединениями (DN15, 20, 25) предназначены для защиты измерителей давления от воздействия агрессивных, сильно вязких, кристаллизующихся или горячих сред в химической, нефтехимической промышленности. Разделители мембранные 990.26 являются арматурой для датчиков давления.

Особенности:

  • Открытый фланец с фронтально внутренней заваренной по контуру мембраной.
  • Без уплотнительных и клемповых соединений.
  • Компактная конструкция.
  • Присоединение к средству измерения - CrNI-Сталь 316L, осевое сварное соединение или переходник G1/2 внутренняя резьба по ЕN 837-1, свариваемый с капилляром.
  • Капилляр с осевым входом из CrNI-Стали 1.4571, привариваемый, защищенный, материал защиты CrNI-Сталь 1.4301:
    • Стандартная длина: 1, 1.6, 2.5, 4, 5 м.
    • Минимальный радиус загиба: 30 мм.

Технические характеристики

Диапазон измерений (Пределы уставок) до 0...40 бар
Материалы изготовления CrNI-Сталь 316
Вес от 1,0 до 1,7 кг (в зависимости от исполнения)

Варианты исполнений

990.26 разделители мембранные с фланцевым присоединением различаются по:

  • Присоединению к процессу (стандарт, номинальная ширина, номинальное давление, уплотнительная поверхность).
  • Присоединение к средству измерения (непосредственное или капиллярное, длина капилляра).

Стандартный комплект поставки

  • 990.26 разделители мембранные с фланцевым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

  • Присоединение к процессу:
    • Уплотнения по EN 1092-1, форма B2  или по ASME B 16.5, RF 125 AA, 500AA.
    • Одобренный  для Зоны 0, пламягаситель.
  • Присоединение к средству измерения:
    • Переходник со сварными или резьбовыми ниппелями.
    • Переходник G 1/2 внешняя резьба, для непосредственной установки манометра.
    • Различные переходники для непосредственной установки преобразователей давления.
    • Охлаждающий элемент для непосредственного присоединения манометра с температурой жидкости > 100°С.
  • Материал частей, контактирующей со средой:
    • CrNI-Сталь 1.4435, 1.4541, 1.4571, 1.4462, титан, гастеллой B3, C4, C276, монель 400, никель инконель 600, инколой 825, тантал.
    • PTFE соединения макс.260°C < 100 бар.
  • Капилляр:
    • Длина по заказу от 1 до 10 м.
    • Мягкий полиэтилен.
