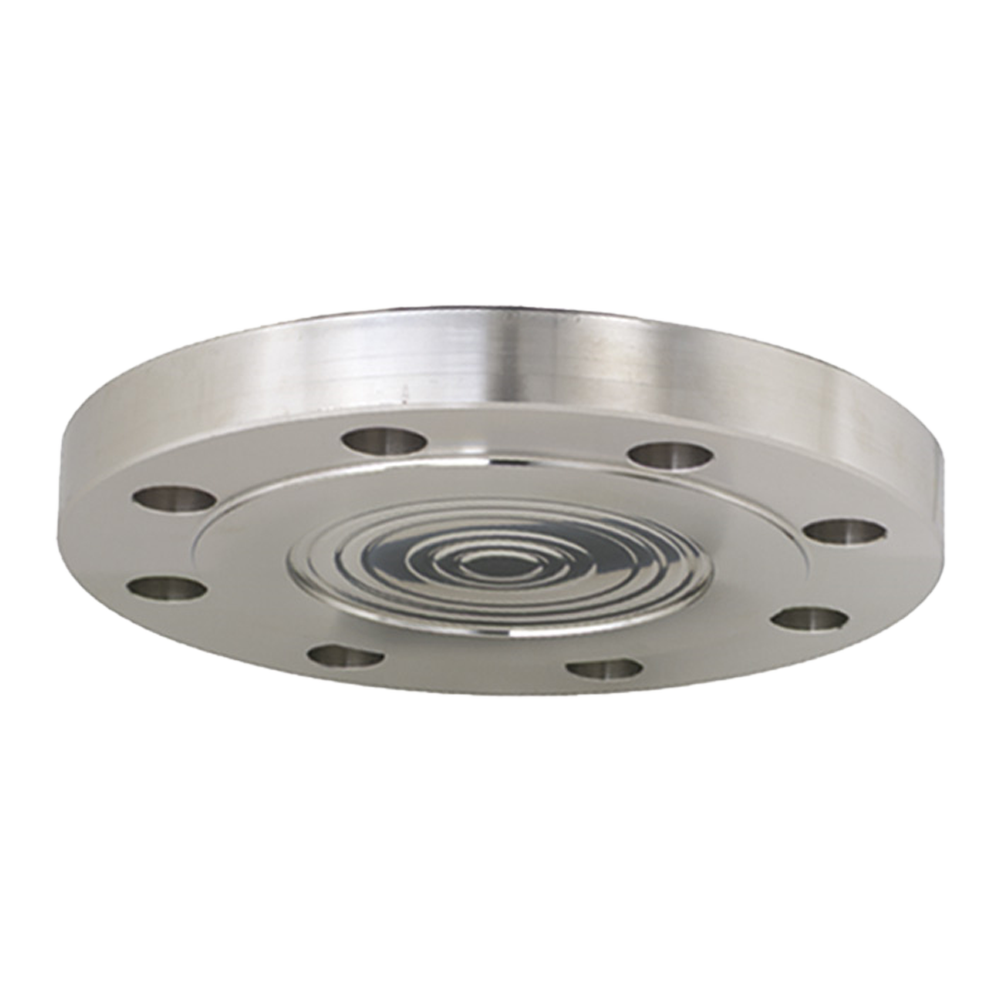

990.27 разделители мембранные с фланцевым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Мембранные разделители  с фланцевым присоединением 990.27 предназначены для защиты измерителей давления от воздействия агрессивных, сильно вязких, кристаллизующихся или горячих сред. Разделители мембранные 990.27 являются арматурой для датчиков давления.

Жидкость внутри системы, которая подбирается в соответствии с определенными условиями, гидравлически передает давление на измерительный прибор.

Особенности:

  • Мембрана разделителей с фланцевым присоединением 990.27 в стандартном исполнении выполнена из нержавеющей стали 316L и предназначена для изолирования измерительного элемента от воздействия рабочей среды.
  • Широкие возможности использования мембранных разделителей 990.27 достигаются благодаря большому количеству вариантов материалов исполнения. По заказу возможны материалы уплотнительной поверхности и мембраны из титана, никеля, сплавов Hastelloy, Inconel, Monel и др.
  • Конструкция мембранных разделителей с фланцевым присоединением и с фронтальной мембраной 990.27 подходит для всех используемых в настоящее время стандартных фланцев и для измерения давления на месте глухих фланцев.

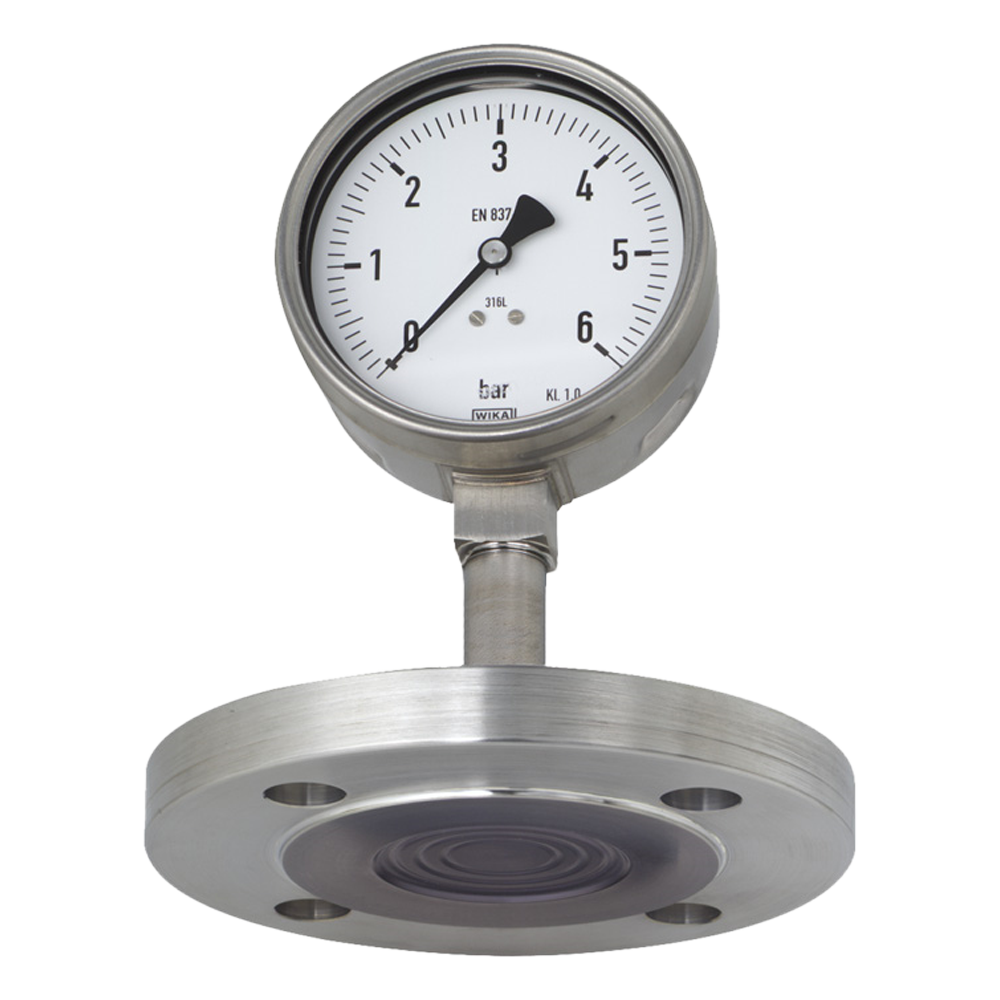

  • Сборка разделительной мембраны и измерительного прибора осуществляется путем прямого монтажа (стандартно), либо через охлаждающий элемент или гибкую капиллярную трубку (опционально).

Технические характеристики

Диапазон измерений (Пределы уставок) до 0...400 бар
Температура контролируемой среды Стандартно до +400°С; опционно до +150°С, +260°С, +300°С, +400°С (в зависимости от исполнения по материалам изготовления)
Материалы изготовления Нержавеющая сталь (стандартно); покрытие ECTFE, покрытие PFA, золочение, ПТФЭ фольга, покрытие Wikaramic, сплавы Hastelloy, Inconel, Monel, титан, никель и др (опция)
Вес от 1,4 до 42,7 кг (в зависимости от исполнения)

Варианты исполнений

990.27 разделители мембранные с фланцевым присоединением различаются по:

  • Технологическому соединению (стандарт, номинальная ширина, номинальное давление, уплотнительная поверхность).
  • Материалам изготовления верхнего фланца, уплотнительной поверхности, мембраны.

Стандартный комплект поставки

  • 990.27 разделители мембранные с фланцевым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

  • Технологические соединения:
    • 1 1/8".
    • 1 1/16".
    • 1 13/16".
    • 2 1/16".
    • DN 25A.
    • DN 40A.
    • DN 50A.
    • DN 80A.
    • DN 100A.
  • Уплотнение согласно стандарта EN 1092-1:
    • Форма B2 Форма C (шип.).
    • Форма D (паз).
    • Форма E (шпунтовое соединение с формой B).
    • Форма E (шпунтовое соединение с формой B).
    • Форма F (впадина с формой B).
    • Форма G (шпунтовое соединение с уплотнительным кольцом).
    • Форма H (паз под уплотнительное кольцо).
  • Уплотнение согласно стандарта ASME B 16.5:
    • Поверхность RFSF.
    • Уплотнительная поверхность фланца с малым шипом.
    • Уплотнительная поверхность фланца с крупным шипом.
    • Уплотнительная поверхность фланца с крупным выступом.
    • Уплотнительная поверхность фланца с малым выступом.
    • Уплотнительная поверхность фланца с малым пазом.
    • Уплотнительная поверхность фланца с крупным пазом.
    • Уплотнительная поверхность фланца с малой впадиной.
    • Уплотнительная поверхность фланца с крупной впадиной.
    • Фланец с пазом под уплотнительное кольцо.
  • Присоединение к измерительному прибору:
    • G 1/2, G 1/4, 1/2 NPT или 1/4 NPT (внутренняя резьба).
  • Более высокая степень очистки компонентов, контактирующих с измеряемой средой.
  • Исполнение согласно NACE (MR 0175 или MR 0103).

Опции систем с мембранными разделителями:

  • Присоединение к измерительному прибору через охлаждающий элемент или капилляр.
  • Монтаж по технологии вакуумного сервиса (подходит для работы в условиях вакуума).
  • Более высокая степень очистки компонентов, контактирующих с измеряемой средой.
  • Разность высоты между точкой измерения и прибором для измерения давления с капилляром с градацией в метрах (максимально 7 м для силиконовых масел).
  • Мембранные разделители для монтажа в зоне класса 0:
    • С гасителем пламени;
    • С гасителем пламени и сертификатом PTB.
  • Монтажный кронштейн (необходим для присоединения к измерительному прибору через капилляр):
    • Форма H согласно DIN 16281, 100 мм, алюминий, цвет черный.
    • Форма H согласно DIN 16281, 100 мм, нержавеющая сталь.
    • Кронштейн для монтажа на трубу Ø 20...80 мм, сталь.
