990.28 разделители мембранные с фланцевым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

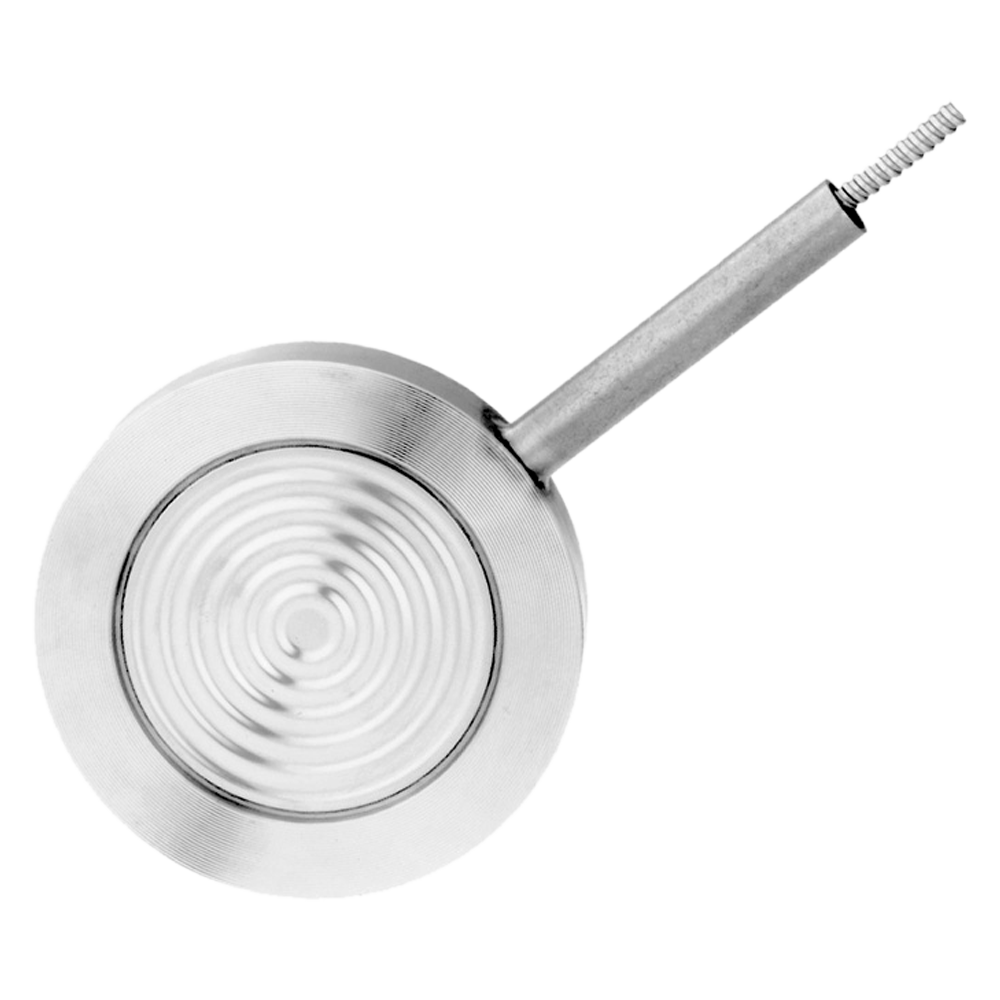

Мембранные разделители 990.28 ячеечного типа с фланцевым присоединением предназначены для защиты измерителей давления от воздействия агрессивных, сильно вязких, кристаллизующихся или горячих сред в химической, нефтехимической промышленности. Разделители мембранные 990.28 являются арматурой для датчиков давления.

Разделители 990.28 применяются для высоких давлений.

Особенности мембранных разделителей 990.28:

  • Ячеечная конструкция, с внешне заваренной по контуру мембраной.
  • Для присоединения к процессу требуется дополнительный «слепой» фланец (не включен в комплект поставки).
  • Возможны все стандартные размеры и номинальные диаметры.
  • Исполнения из специальных материалов, материал мембраны выбирается отдельно.
  • Присоединение к средству измерения - CrNI-Сталь 316L, осевое сварное соединение или переходник G1/2 внутренняя резьба по ЕN 837-1, свариваемый с капилляром.
  • Капилляр с осевым входом из CrNI-Стали 1.4571, привариваемый, защищенный, материал защиты CrNI-Сталь 1.4301:
    • Стандартная длина: 1, 1.6, 2.5, 4, 5, 6, 7, 8 м.
    • Минимальный радиус загиба: 30 мм.

Технические характеристики

Диапазон измерений (Пределы уставок) 16...100 бар
Материалы изготовления CrNI-Сталь 316 (стандартно)
Вес от 0,9 до 4,7 кг (в зависимости от исполнения)

Варианты исполнений

990.28 разделители мембранные с фланцевым присоединением различаются по:

  • Присоединению к процессу (стандарт, номинальная ширина, номинальное давление, уплотнительная поверхность).
  • Присоединение к средству измерения (непосредственное или капиллярное, длина капилляра).

Стандартный комплект поставки

  • 990.28 разделители мембранные с фланцевым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

  • Присоединение к процессу:
    • Уплотнения по EN 1092-1, форма B2  или по ASME B 16.5, RF 125 AA, 500AA, RFSF; EN 1092-1 шпунтовое соединение; проекция и выемка.
    • ASME B 16.5 кольца формы RJF.
    • Одобренный  для Зоны 0, пламягаситель.
  • Присоединение к средству измерения:
    • Переходник со сварными или резьбовыми ниппелями.
  • Материал частей, контактирующей со средой:
    • CrNI-Сталь 1.4435, 1.4541, 1.4571, 1.4462, монель 400, гастеллой C276, инконель 600, инколой 825, тантал макс.400°C; гастеллой B2, C4, C22  и никель макс.260°C (макс.400°C по запросу), платина, титан, цирконий макс.150°C (макс.400°C по запросу); серебрянные соединения макс.150°C; CrNI-Сталь 316L с позолотой, около 25 микрон, PTFE соединения мак.260°C < 100 бар; PFA покрытие макс.260°C; ECTFE (Halar®) покрытие макс.150°C.
  • Капилляр:
    • Длина по заказу от 1 до 15 м.
    • Мягкий полиэтилен или PTFE.
  • Уплотнительное кольцо:
    • CrNI-Сталь 316L, для фланца DN 40 ... 125 по EN соответственно NPS 1 1/2"...5" по ASME.
