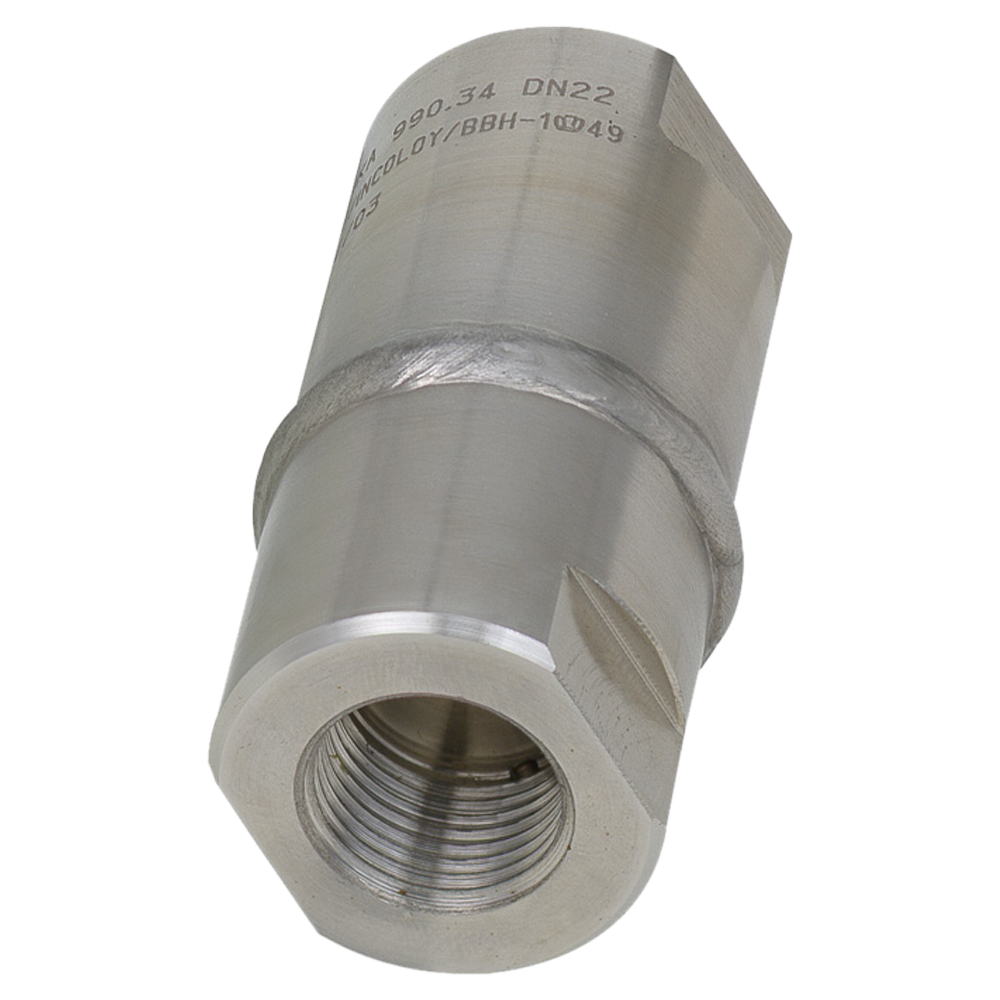

990.34 разделители мембранные с резьбовым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Мембранные разделители 990.34 с резьбовым присоединением используются для измерения давления в коррозийных, загрязненных и горячих средах под давлением, для защиты чувствительного элемента измерительного прибора.

Области применения:

  • Химическая промышленность.
  • Нефтехимическая промышленность.
  • Водоподготовка.

Особенности:

  • Среда достигает лишь наружной поверхности тонкой мембраны мембранного разделителя толщиной ~0,1 мм. Давление передается на измерительный прибор через передающую жидкость, которая находится внутри измерительной системы с мембранным разделителем.
  • Цельно-сварная конструкция, мембрана приварена к корпусу разделителя.
  • Варианты присоединения разделителей 990.34 к измерительному прибору:
    • Манометры привариваются, преобразователь давления скручивается через переходник.
    • Сборка через охлаждающий элемент (для непосредственного присоединения манометра при температуре > +100°C).
    • Сборка через капилляр (приваривается к верхней части корпуса разделителя).
  • Широкий выбор материалов.
  • Применимо для высоких давлений. Максимальный диапазон давления зависит от эффективного диаметра мембраны (Mb), и температуры технологического процесса.

Технические характеристики

Диапазон измерений (Пределы уставок) до 1000 бар (эффективный диаметр мембраны (Mb) - 22 мм); до 600 бар (Mb - 29 мм); до 400 бар (Mb - 40 мм); до 160 бар (Mb - 52 мм)
Температура контролируемой среды до +200 °C
Материалы изготовления Нержавеющая сталь; сплавы Monel, Hastelloy B 2, Hastelloy C 4, Hastelloy C 276, Inconel 600, Incoloy 825; титан

Варианты исполнений

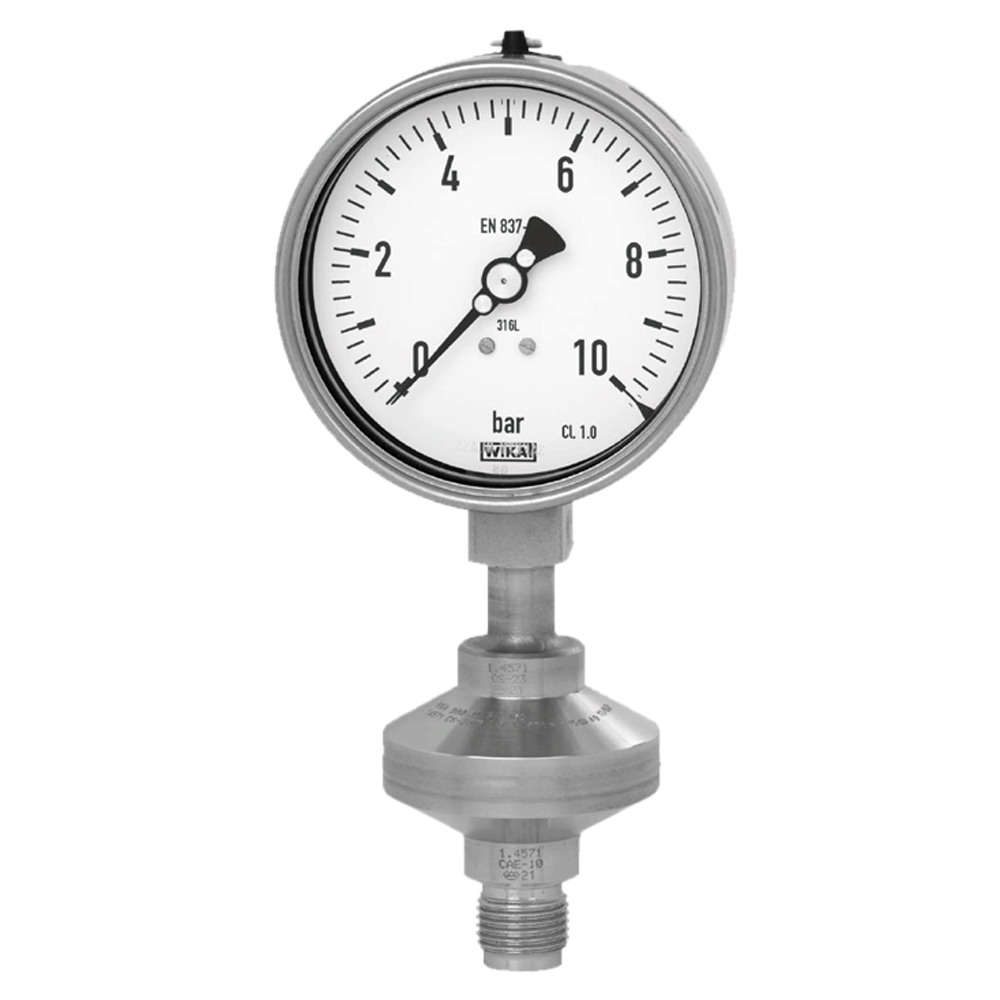

  • 990.34 разделители мембранные с манометрами с трубкой Бурдона.
  • 990.34 разделители мембранные с преобразователем S-10.
  • 990.34 разделители мембранные с преобразователем UT-10.

Стандартный комплект поставки

  • 990.34 разделитель мембранный с резьбовым присоединением.
  • Техническая документация.
