990.35 разделители мембранные с фланцевым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

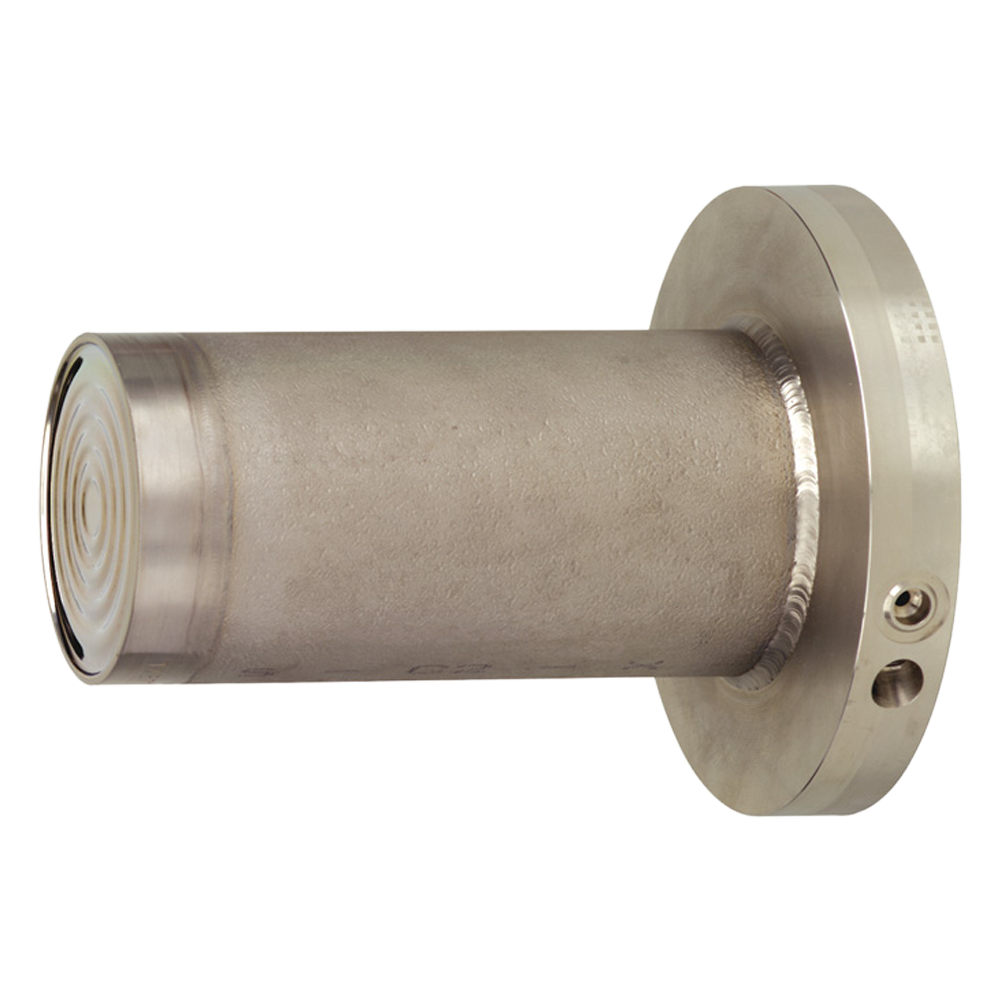

Разделители тубусно-ячеечной конструкции с выступающей мембраной 990.35 предназначены для защиты измерителей давления в коррозийных, сильно вязких, кристаллизующихся или горячих средах под давлением, применяются для толстостенных или изолированных стенок резервуаров и трубопроводов. Разделители тубусно-ячеечной конструкции с выступающей мембраной 990.35 являются арматурой для датчиков давления.

Особенности:

  • Тубусно-ячеечная конструкция с выступающей приварной по контуру мембраной. Вынос мембраны - 50, 100, 150 или 200 мм.
  • Для монтажа требуется дополнительный «слепой» фланец (не включен в комплект поставки).
  • Возможны все стандартные размеры и номинальные диаметры.
  • Исполнения из специальных материалов, материалы компонентов, контактирующих с измеряемой средой, выбираются отдельно.
  • Присоединение к измерительному прибору - материал нержавеющая сталь 316L, переходник G½, внутренняя резьба по EN 837-1, приваренный к капилляру.
  • Капилляр с осевым входом из нержавеющей стали 1.4571, привариваемый, армированный, материал армирования – нержавеющая сталь 1.4301:
    • Стандартные длины: 1; 1,6; 2,5; 4, 5, 6, 7, 8 м.
    • Минимальный радиус загиба: 30 мм.

Технические характеристики

Диапазон измерений (Пределы уставок) 16...40 бар; 16...100 бар (в зависимости от исполнения)
Материалы изготовления Нержавеющая сталь 316L (стандартно)

Варианты исполнений

990.35 разделители мембранные с фланцевым присоединением различаются по:

  • Технологическому соединению (стандарт, номинальный размер, номинальное давление, уплотнительная поверхность).
  • Вынос мембраны /материал компонентов, контактирующих с измеряемой средой.
  • Присоединение к средству измерения (непосредственное или капиллярное, длина капилляра).

Стандартный комплект поставки

  • 990.35 разделители мембранные с фланцевым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

  • Технологическое соединение:
    • Уплотнительные поверхности согласно EN 1092-1, форма B2 или согласно ASME B 16.5, RF 125 AA, 500AA, RFSF. EN 1092-1 шип, паз, выступ, впадина; ASME B 16.5 канавка пружинного кольца формы RJF.
    • Гаситель пламени, одобренный для зоны класса 0.
  • Присоединение к измерительному прибору:
    • Переходник со сварным или резьбовым ниппелем.
  • Материал компонентов, контактирующих со средой:
    • Нержавеющая сталь 1.4435, 1.4541, 1.4571, 1.4462, титан; сплав Hastelloy B3, C4, C276; сплав Monel 400, никель Inconel 600; сплав Incoloy 825; тантал, нержавеющая сталь 316L, мембрана с позолотой около 25 микрон, покрытие PFA макс. 260°C, покрытие ECTFE (Halar®) макс. 150°C.
  • Вынос мембраны:
    • Длина доступна по спецификации заказчика.
  • Капилляр:
    • Длина по спецификации заказчика от 1 до 15 м.
    • Покрытие мягким полиэтиленом или армированный PTFE.
