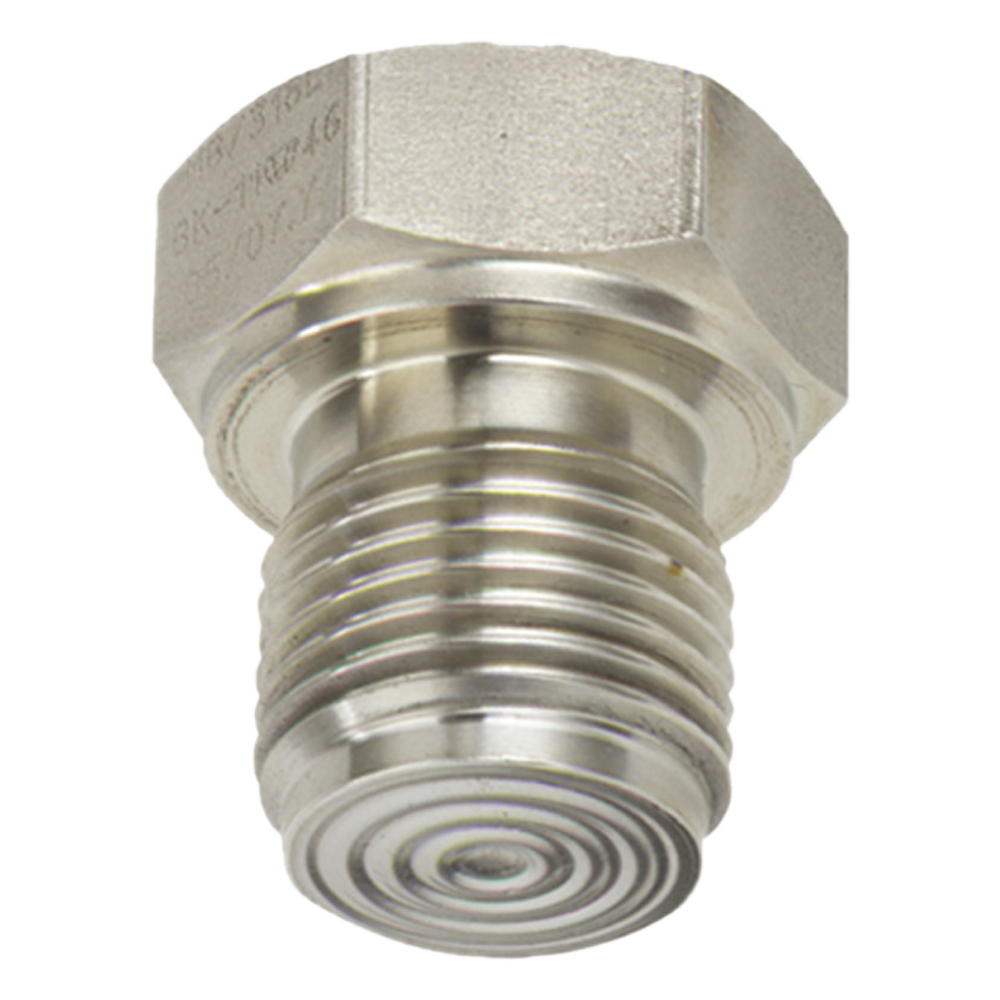

990.36 разделители мембранные с резьбовым присоединением

Скачать PDF

Тип контролируемой среды: Вязкие жидкости

Присоединение к процессу: G1, G1/2, G1½, G3/4

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Мембранные разделители 990.36 с фронтальной мембраной и с резьбовым присоединением используются для измерения высоких давлений в сильно вязких или кристаллизуемых средах. Разделители мембранные 990.36 являются арматурой для датчиков давления.

Области применения разделителей 990.36:

Технологические процессы.
Лакокрасочные линии.

Особенности разделителей мембранных с резьбовым присоединением 990.36:

Среда достигает лишь наружной поверхности тонкой мембраны мембранного разделителя толщиной ~0,1 мм. Давление передается на измерительный прибор через передающую жидкость (силиконовое масло), которая находится внутри измерительной системы с мембранным разделителем.
Небольшие размеры.
Фронтальная мембрана.
Отсутствуют мертвые зоны.
Для защиты средства измерения давления от абразивных материалов, применяется разделитель 990.36 с защитным диском, для использования в самых сложных условиях.

Технические характеристики

Диапазон измерений (Пределы уставок)	от 0-10 бар до 0-600 бар
Температура контролируемой среды	-10...+80°C
Материалы изготовления	Нержавеющая сталь
Климатическое исполнение (диапазон рабочих температур)	+10...+40°C
Вес	0,16 (G1/2); 0,25 кг (G3/4); 0,52 кг (G1); 1,10 кг (G1 1/2)

Варианты исполнений

Мембранные разделители 990.36 с защитным диском.

Применяются для измерения давления в средах с крупными и абразивными частицами:

Насосы для литья гипса / бетона.
Оборудование для создания туннелей.
Горное и перерабатывающее оборудование.

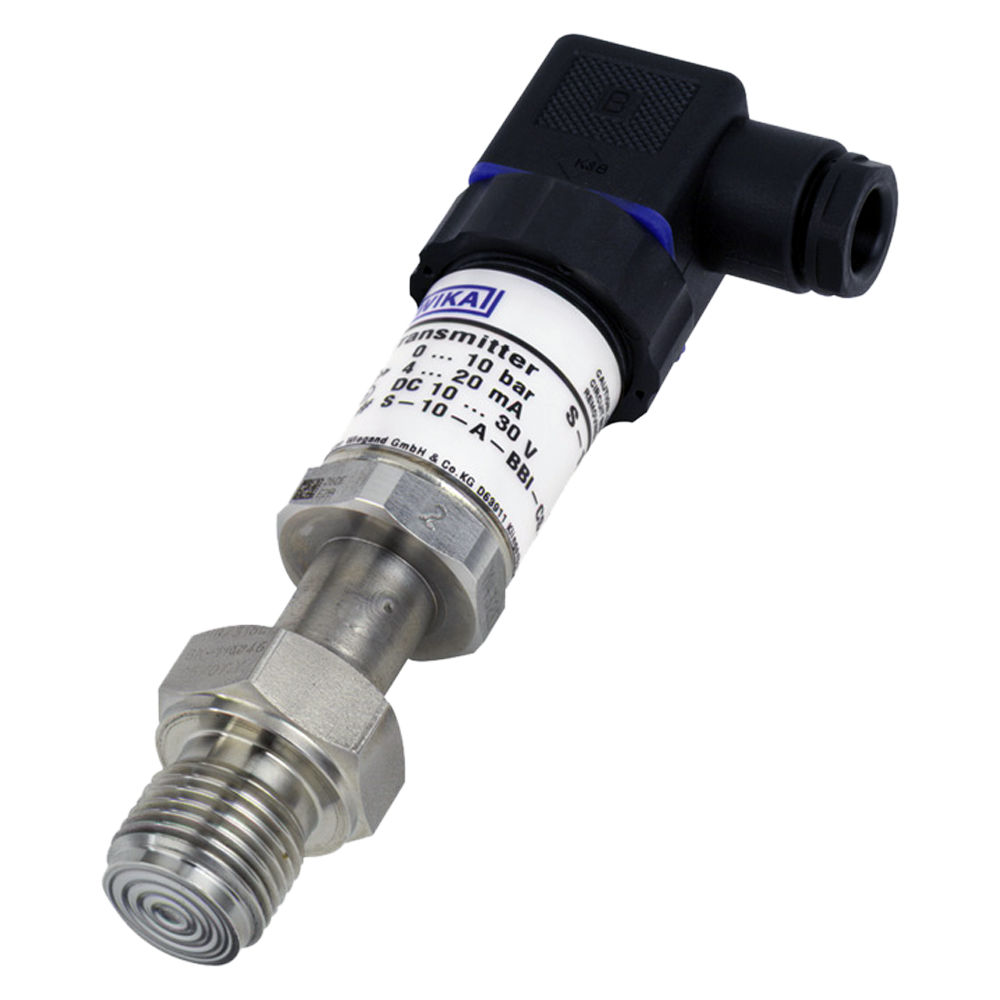

Мембранные разделители 990.36 с преобразователем давления S-10.

Мембранные разделители 990.36 с манометром 232.50 / 233.50.

Стандартный комплект поставки

990.36 разделитель мембранный с резьбовым присоединением.
Техническая документация.

Скачать документацию

Измерительные системы с мембранным разделителем. Руководство по эксплуатации.

990.36 разделители мембранные с резьбовым присоединением. Типовой лист.
