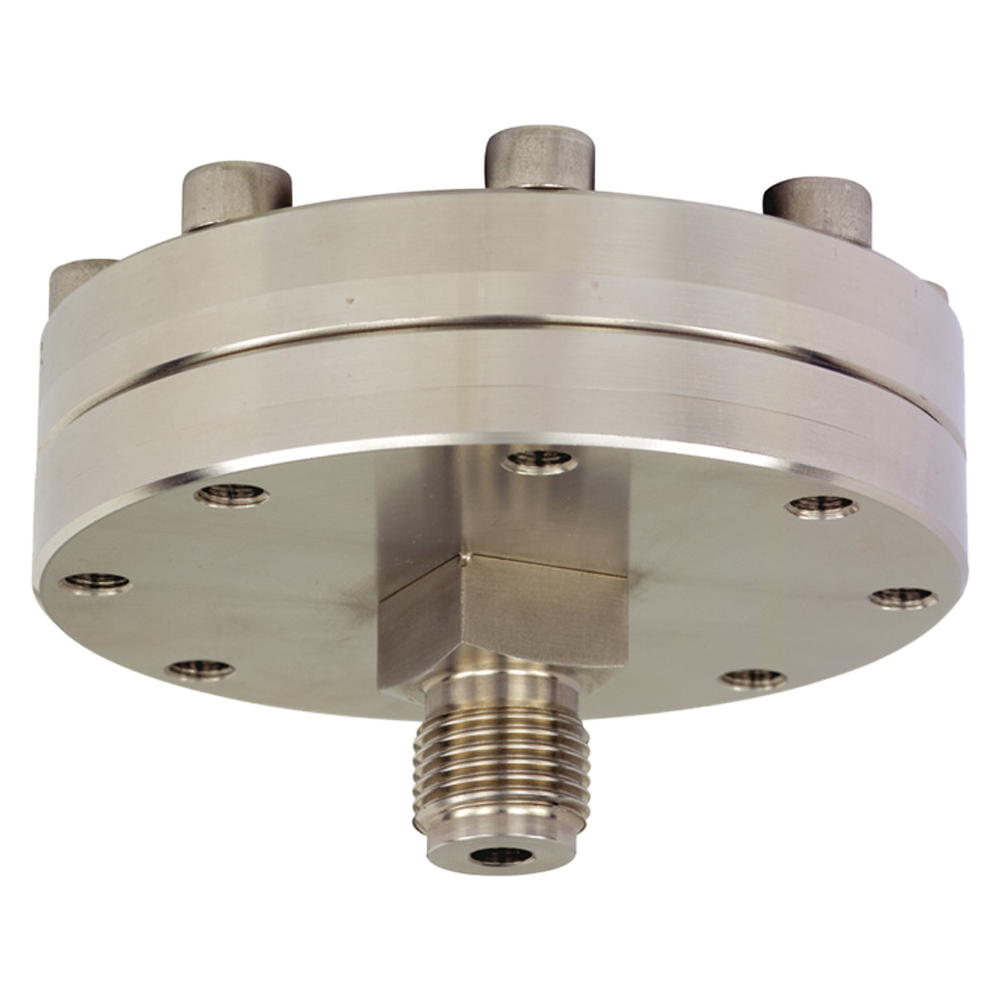

990.40 разделители мембранные с резьбовым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы

Присоединение к процессу: 1/2NPT, G1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Мембранные разделители 990.40 с резьбовым присоединением используются для измерения давления и уровня в коррозийных, загрязненных и горячих средах. Могут применяться с приборами измерения низкого и дифференциального давления.

Особенности:

  • Мембрана внутри корпуса с большим внутренним объемом.
  • Малая температурная погрешность, благодаря большому размеру мембраны (возможен монтаж с приборами для малых диапазонов измерения).
  • Широкий диапазон температуры благодаря большому внутреннему объему.
  • Встроенное промывочное соединение (опционально).
  • Прямое сварное присоединение к измерительному прибору.

Технические характеристики

Диапазон измерений (Пределы уставок) до 0...100 бар
Материалы изготовления Нержавеющая сталь

Стандартный комплект поставки

  • 990.40 разделители мембранные с резьбовым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

Номинальное давление

  • PN 16 с мембраной Ш 124 мм.
  • PN 40 с мембраной Ш 72 мм.

Верхняя часть корпуса

  • Нержавеющая сталь.
  • Duplex 2205.

Материал элементов, контактирующих со средой
Мембрана:

  • Предельная рабочая температура 400 °C
    • Нержавеющая сталь 1.4435, 1.4541, 1.4571, 1.4539, Monel 400, Hastelloy C276, Inconel 600, Inconel 625, Incoloy 825, золочение (прибл. 25 мкм).
  • Предельная рабочая температура 300 °C.
    • Тантал, Duplex 2205 (1.4462).
  • Предельная рабочая температура 260 °C.
    • Hastelloy C22, никель, фольга ПТФЭ (≤100 бар), покрытие ПФА.
  • Предельная рабочая температура 150 °C.
    • Титан, циркон, покрытие из этиленхлортрифторэтиленполимера (Halar®).

Нижняя часть корпуса (присоединение к процессу)

  • Цельная конструкция:
    • Нержавеющая сталь 1.4435, 14541, 1.4571, 1.4539, Monel 400, Hastelloy C276, Inconel 600, Inconel 625, Incoloy 825, титан.
  • Покрытие:
    • ПТФЭ.
