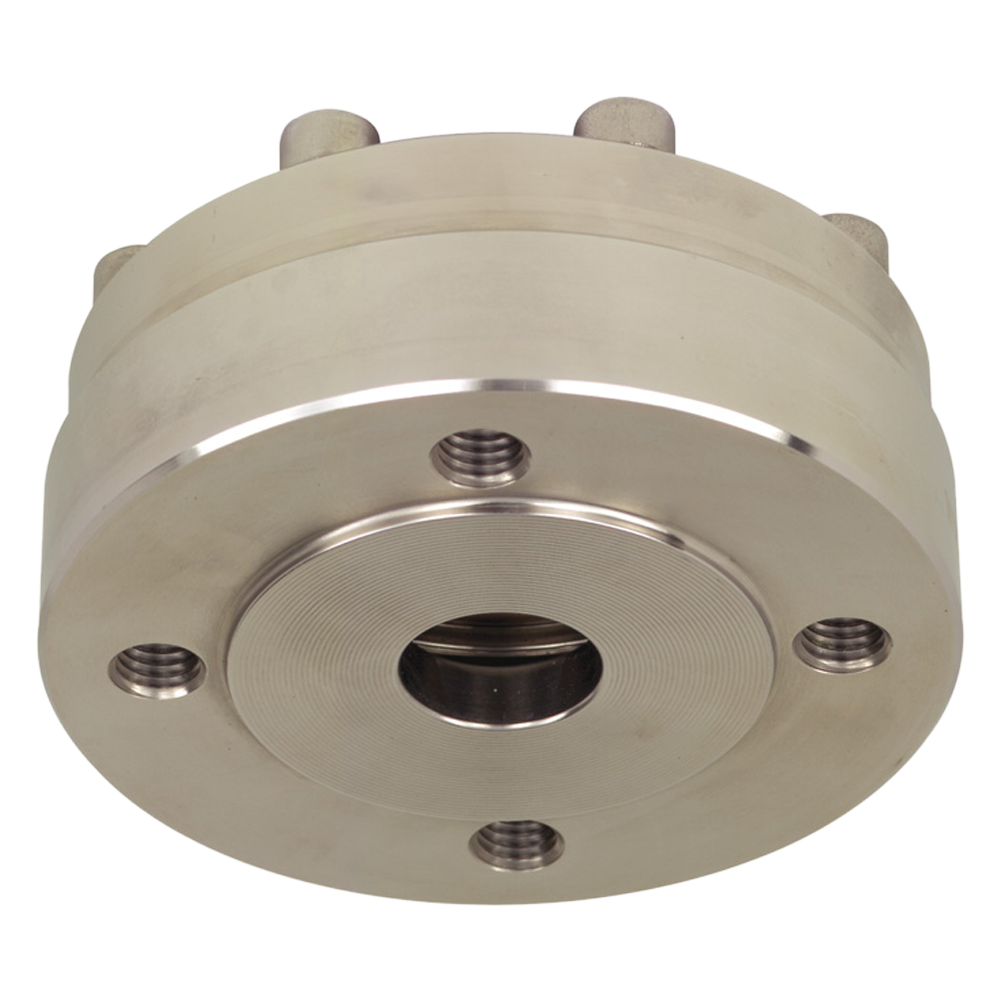

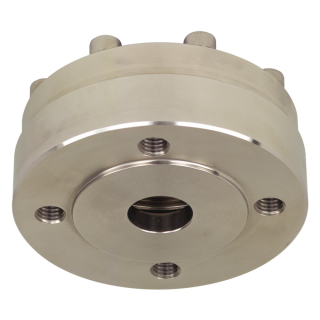

990.41 разделители мембранные с фланцевым присоединением

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Присоединение к процессу: Фланцевое

Маркировка взрывозащиты: нет

Описание

Мембранные разделители с фланцевым присоединением 990.41 используются для защиты чувствительного элемента измерительного прибора от агрессивных, вязких, кристаллизующихся, коррозионных, опасных для окружающей среды и токсичных сред. Могут применяться с приборами измерения низкого и дифференциального давления.

Особенности:

  • Мембранные разделители 990.41 с фланцевым соединением и внутренней мембраной подходят для применения с технологическими присоединениями малых размеров.
  • Благодаря внутренней мембране (большого диаметра) разделители 990.41 можно использовать для низких диапазонов измерения.
  • При изменении температуры мембрана уравновешивает объемное расширение заполняющей жидкости, тем самым обеспечивается малая погрешность в измерениях.
  • Сборка мембранного разделителя и измерительного прибора производится путем прямого монтажа, либо через охлаждающий элемент или капиллярную трубку.
  • Встроенные промывочные отверстия (опционально).
  • Широкую область применения разделителей 990.41 обеспечивают разнообразные решения по материалам исполнения, в которых верхний фланец, мембрана и нижний фланец могут быть выполнены из одинаковых или различных материалов. Мембрана и нижний фланец также могут быть с покрытием или с нанесением защитной пленки.
  • Стяжные детали - соединительные винты из нержавеющей стали.
  • Степень очистки компонентов, контактирующих с измеряемой средой - масло и смазка согласно стандарту ASTM G93-03,
    уровень E (стандарт WIKA) и стандарту ISO 15001 (< 550 мг/м2).
  • Присоединение к измерительному прибору - осевое приварное соединение.

Технические характеристики

Диапазон измерений (Пределы уставок) до 0…100 бар (мембрана Ø 89 мм)
Температура контролируемой среды до 400°C (стандартно)
Материалы изготовления Нержавеющая сталь 316L (стандартно)

Варианты исполнений

990.41 разделители мембранные с фланцевым присоединением различаются по:

  • технологическому соединению (стандарт, номинальная ширина, номинальное давление, уплотнительная поверхность);
  • материалу верхнего фланца, мембраны, нижнего фланца;
  • присоединению к средству измерения.

Стандартный комплект поставки

  • 990.41 разделители мембранные с фланцевым присоединением.
  • Техническая документация.

Дополнительная комплектация, опции

  • Номинальное давление:
    • PN 16 с мембраной Ø124 мм.
  • Нижний фланец (технологическое соединение):
    • специальные материалы, монолитные, с покрытием или пленкой;
    • нижний фланец с 1 или 2 промывочными отверстиями 1/4 NPT, 1/8 NPT, G 1/8 ;
    • винтовая пробка на промывочном соединении.
  • Уплотнение:
    • кольцо Statotherm (графитовое), макс. температура до 400°C.
  • Прижимные детали.
  • Соединительные винты из нержавеющей стали, термостойкие.
  • Присоединение к измерительному прибору:
    • G 1/2, G 1/4, 1/2 NPT или 1/4 NPT (внутренняя резьба).
  • Более высокий уровень очистки компонентов, контактирующих с измеряемой средой:
    • масло и смазка согласно стандарту ASTM G93-03 уровень D и стандарту ISO 15001 (< 220 мг/м2);
    • масло и смазка согласно стандарту ASTM G93-03 уровень C и стандарту ISO 15001 (< 66 мг/м2).
  • Исполнение согласно NACE (MR 0175 или MR 0103).
