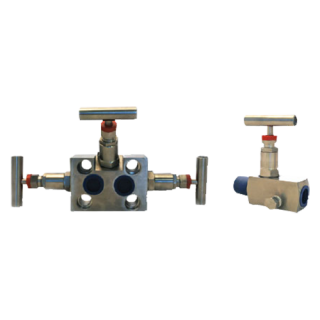

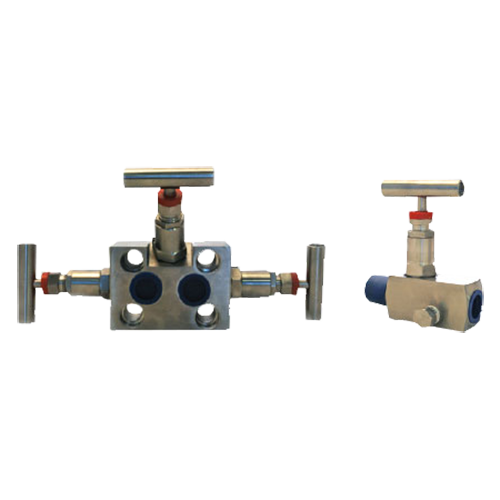

ОВЕН-БВ блоки вентильные

Скачать PDF

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Блоки вентильные ОВЕН-БВ предназначены для подключения преобразователей давления ПД100 и преобразователей ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами. Используются в сборе с преобразователями давления.

Вентильные блоки ОВЕН-БВ состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала. Блоки ОВЕН-БВ являются арматурой для датчиков давления.

Преимущества вентильных блоков ОВЕН-БВ:

  • Возможность калибровки датчика в условиях эксплуатации.
  • Заводская сборка с испытаниями на герметичность.
  • Малые габариты и масса.

Технические характеристики

Допустимая перегрузка (Перегрузочное давление) До 40 МПа
Температура контролируемой среды -40...+350°С
Климатическое исполнение (диапазон рабочих температур) -40...+85°C

Структура обозначения, пример заказа

ОВЕН-БВ
-3
-1
-0

Тип дренажа:
0 - без дренажа
1 - вентиль
2 - игольчатый болт
3 - винтовая пробка

Подсоединение к процессу:
1 - М20х1,5, внешн.
2 - М20х1,5, внутр.
3 - 1/2NPT, внешн.
4 - 1/2NPT, внутр.
5 - 1/4NPT, внешн.
6 - 1/4NPT, внутр.
7 - G1/2, внешн.
8 - G1/2, внутр.

Тип вентильного блока:
1 - одновентильный
2 - двухвентильный
3 - трехвентильный
5 - пятивентильный

Наименование модели
