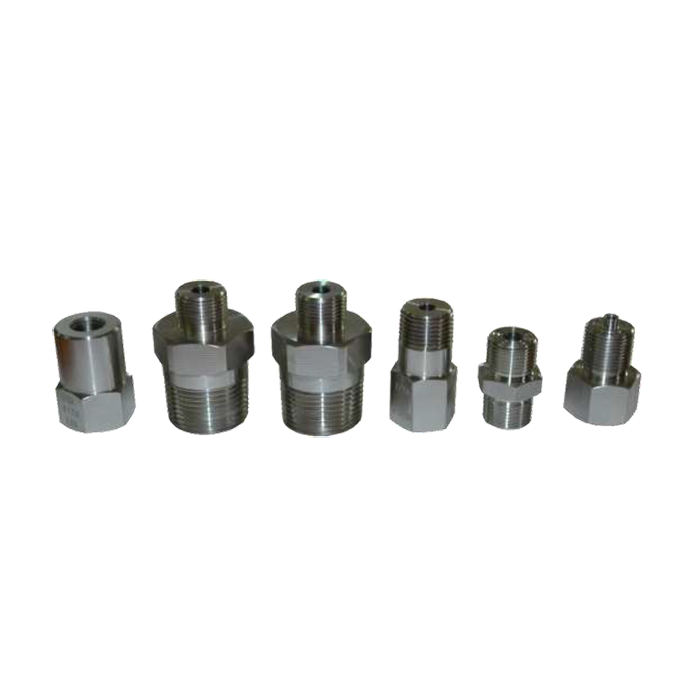

Переходники трубопроводные

Скачать PDF

Присоединение к процессу: G1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Переходники трубопроводные предназначены для присоединения импульсных линий к датчикам давления разных производителей, соединения импульсных линий с различными резьбовыми соединениями между собой. Трубопроводные переходники являются арматурой для датчиков давления.

Разделяют два конструктивных исполнения трубопроводных переходников:

П4 – переходник с внутренним отверстием диаметром 4 мм.
П6 – переходник с внутренним отверстием диаметром 6 мм.

Технические характеристики

Материалы изготовления

Сталь 20

Сталь 20 с цинковым покрытием

Сталь 12Х18Н10Т

Структура обозначения, пример заказа

П4

-М20х1,5

-G1/2

-Б

Материал изготовления:
А - сталь 20
Ац - сталь 20 с цинковым покрытием
Б - сталь 12Х18Н10Т

Монтажная резьба переходника

Присоединительная резьба переходника

Тип соединения:
П4 - переходник с внутренним отверстием диаметром 4 мм
П6 - переходник с внутренним отверстием диаметром 6 мм

Скачать документацию

Переходники трубопроводные. Конструктивные исполнения.
