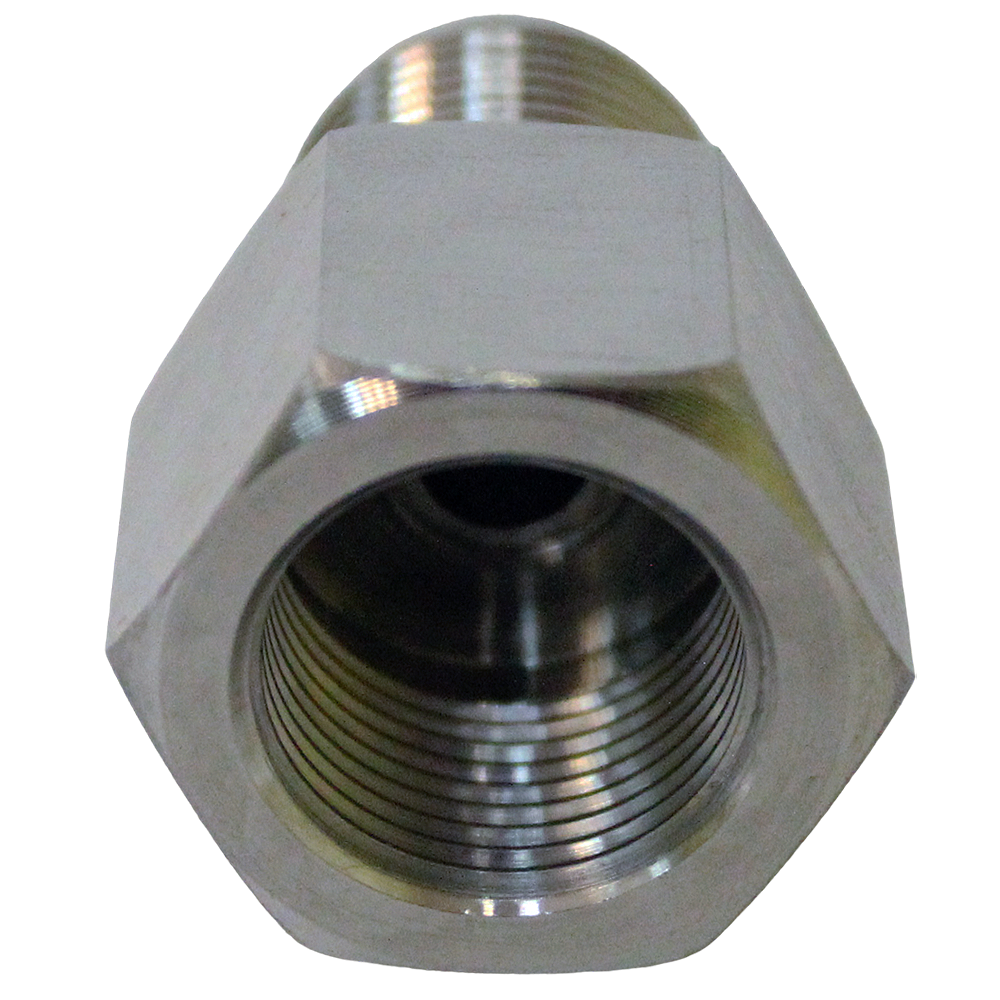

Устройства демпферные

Скачать PDF

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Нефтепродукты, Пар

Присоединение к процессу: G1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Демпферное устройство (далее — ДУ) предназначено для защиты чувствительного элемента манометра или датчика давления от воздействия гидроударов или пульсаций измеряемых сред. Устройства демпферные являются арматурой для датчиков давления.

Рабочая среда: пар, вода, нефтепродукты.

Технические характеристики

Материалы изготовления Сталь 20; 20 с покрытием Ц9.хр; 12Х18Н10Т; 09Г2С; 09Г2С-12

Структура обозначения, пример заказа

Демпфер
УД.2
М20х1,5
М20х1,5
Б
(...)

Доп. опции: МКК — материал устойчив к межкристаллитной коррозии; H2S — материал устойчив к сероводороду; O2 — обезжиривание (кислородное исполнение); ТО — материал в термообработанном состоянии

Материал ДУ: А — сталь 20 (рабочая темп.: -20…+425°C); Ац — сталь 20 с покрытием Ц9.хр (-20…+250°C); Б — сталь 12Х18Н10Т (-253…+610°C); В — сталь 09Г2С (-20…+475°C); Г — сталь 09Г2С-12 (-40…+475°C); марка материала — указывается заказчиком

Монтажная резьба:
М2 — монтажная резьба устройства демпферного к процессу (табл. Л1)

Присоединительная резьба:
М1 — присоединительная резьба устройства демпферного к прибору (см. варианты исполнений)

Тип ДУ: УД — имеет перегородки с расположенными на них в шахматном порядке отверстиями, чередующиеся с емкостными камерами, макс. темп. применения: 232°C; УД.2 — имеет капиллярный канал между резьбой корпуса и втулки с винтом М4, сталь А2 (~08Х18Н10)

Наименование устройства

Варианты исполнений

Схема исполнения

М1, мм

М2, мм

Демпфер УД-М1-М2-S

М20х1,5 G1/2

М20х1,5 G1/2

Демпфер УД.2-М1-М2-S

М20х1,5 G1/2

М20х1,5 G1/2
