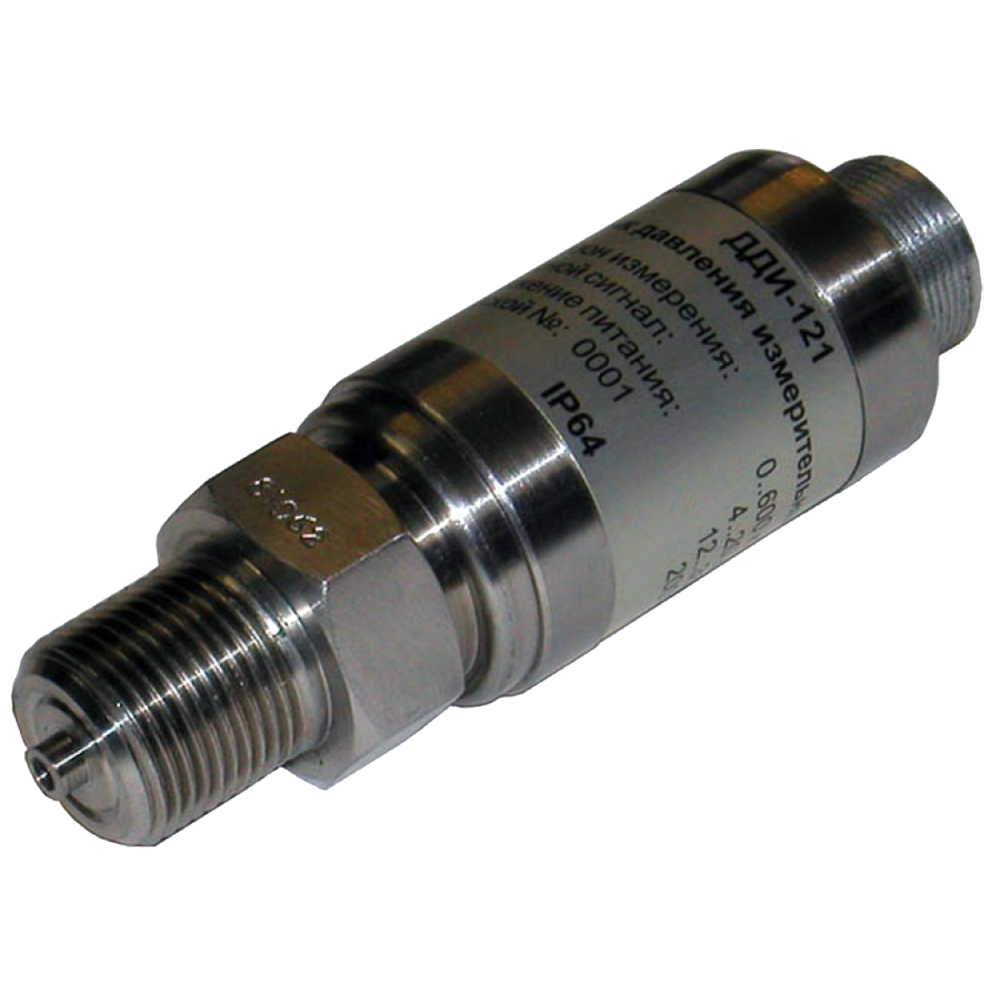

ДДИ датчики давления измерительные

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: М20х1,5

Описание

Датчик избыточного давления ДДИ предназначен для непрерывного преобразования значения избыточного давления жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы), в унифицированный сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления давлением.

Измерительный датчик давления ДДИ представляет собой единую конструкцию: первичный преобразователь (тензопреобразователь) объединен в одном корпусе с электронным блоком (вторичным преобразователем).

Технические характеристики

Диапазон измерений (Пределы уставок) 0…250 кПа; 0…400 кПа; 0…600 кПа; 0…1000 кПа; 0…1600 кПа
Основная погрешность ± 0,5 %
Температура контролируемой среды - 40...+ 100°С
Исполнение по степени защиты IP64
Питание = 36 В
Габаритные размеры не более Ø35×100 мм
Вес не более 0,25 кг

Варианты исполнений

ДДИ-

Х

Х

Х





׀



׀



1



2

׀



׀



׀



׀

׀



׀



׀



׀

Соединение с внешними электрическими линиями


Разъем 2РМД18Б4Ш5В


Разъем DIN 43650





׀



0



1



2



3



4

׀



׀



׀



׀



׀



׀

Диапазон измеряемого давления

0…250 кПа

0…400 кПа

0…600 кПа

0…1000 кПа

0…1600 кПа







׀



0



1



2

Выходной электрический сигнал

0…5 мА

0…20 мА

4…20 мА

Стандартный комплект поставки

  • датчик давления измерительный ДДИ (исполнение по заказу) 1 шт.;
  • комплект монтажных частей 1 компл.;
  • руководство по эксплуатации 1 экз.;
  • паспорт 1 экз.
