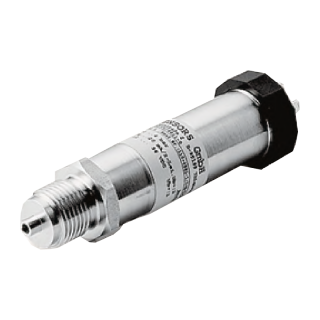

DMP 331i датчики давления высокоточные интеллектуальные

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, RS-232, RS-485, Напряжения 0-10 В, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, М10х1, М12х1, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4, нет

Цена (без учета НДС): По запросу руб.

Описание

Интеллектуальные датчики давления DMP 331i являются дальнейшим развитием стандартных датчиков для промышленного применения. Датчики предназначены для универсального применения в промышленности и соответствуют высоким требованиям по точности и стабильности характеристик.

Механическая конструкция преобразователя давления выполнена в соответствии со стандартной схемой исполнения. В датчиках применен принципиально новый цифровой усилитель, основанный на микропроцессорной сборке, а также 16 битный аналого-цифровой преобразователь, что позволяет обойтись без применения дополнительного аналогового усилителя.

Блок обработки осуществляет активную компенсацию характеристик чувствительного элемента, таких как эффекты нелинейности, влияние температуры.

Преимущества и особенности датчика давления DMP 331i:

  • Долговременная стабильность калибровочных характеристик.
  • SMART - технология.
  • Защита от короткого замыкания, смены полярности при подключении, электрического перенапряжения.
  • Прочная и надежная конструкция для тяжелых условий эксплуатации, защита от вибрационных нагрузок.
  • Продолжительный срок службы.

Области применения датчиков DMP 331i:

  • Мониторинг технологических процессов.
  • Пневматические и гидравлические прессы.
  • Технологии защиты окружающей среды / медицинские технологии.
  • Исследовательские приложения.
  • Измерение потребления газа и калориметрия.
  • Коммерческие узлы учёта.
  • Коммунальное хозяйство.

Технические характеристики

Диапазон измерений (Пределы уставок) -0,4...0,4 бар, -1...1 бар, -1...2 бар, -1...4 бар, -1...10 бар; 0..0,04 до 0..40 бар избыточное, абсолютное, разрежение
Основная погрешность ±(0,08+0,02 х номинальный / установленный диапазон)%
Температурная погрешность

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона: ±(0,02 х номинальный / установленный диапазон)

Максимальное рабочее давление 2-105 бар (в зависимости от модели датчика)
Температура контролируемой среды -25...+125°C
Материалы изготовления Нержавеющая сталь 1.4571, 1.4301 и 1.4435
Исполнение по степени защиты IP65, IP67
Тип электроподключения DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), герметичное присоединение при работе под водой до 4 м.в.с. (кабель 4 м.)
Принцип действия Тензометрический
Вес 0,18-0,20 кг

Структура обозначения, пример заказа

DMP 331
i
110
-2001
-3
-1
-М00
-800
-3
-11R

Код исполнения

Код уплотнения

Код механического присоединения

Код электрического присоединения

Код основной погрешности

Код выходного сигнала

Код диапазона измерения и максимальной перегрузки

Тип измеряемого давления:

110 - избыточное

111 - абсолютное.

Интеллектуальная модель

Наименование датчика

Стандартный комплект поставки

  • Датчик давления.
  • Руководство эксплуатации.
  • Паспорт.

Дополнительная комплектация, опции

  • Цифровой интерфейс RS-232 для регулировки характеристик датчика (нулевая точка, диапазон, демпфирование).
  • Цифровой интерфейс RS-485 (протокол HART или Modbus).
  • Искробезопасное исполнение: 0ExiaIICT4.
  • Индивидуальная настройка диапазона по требованию заказчика. Например: 0…1.75 бар (0…175 кПа).
