DMP331 датчики давления

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Напряжения 0,5-4,5 В, Напряжения 0-10 В, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, М10х1, М12х1, М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

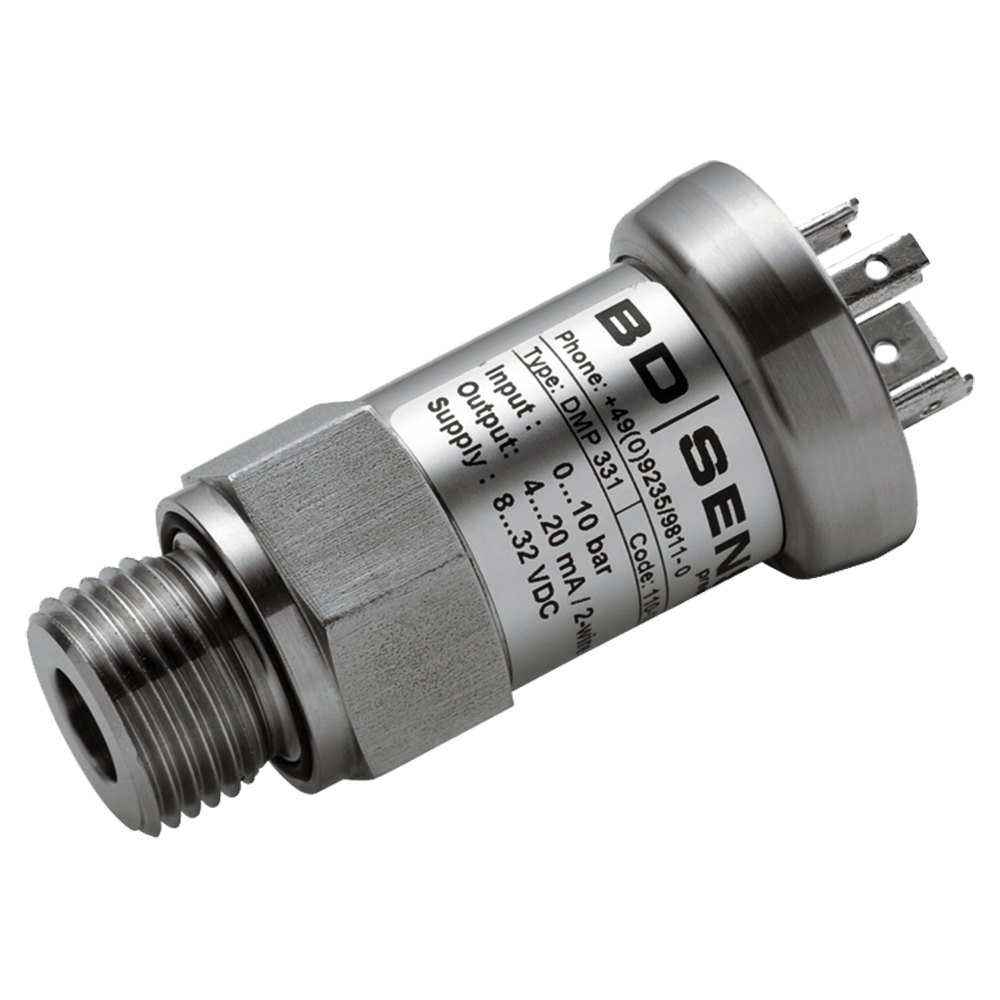

Датчики DMP 331 - это одно из самых универсальных и недорогих решений для измерения абсолютного, избыточного давления и разрежения. Устройства преобразуют давление рабочей среды в электрический сигнал.

Благодаря разнообразию диапазона измерения, датчики DMP 331 применимы для решения широкого круга задач и используются в самых различных отраслях промышленности. Так, основные области применения преобразователя давления DMP331 это - пневматика, гидравлика, технологические процессы, охрана окружающей среды, измерительное оборудование, пищевая промышленность, коммунальное хозяйство.

Датчики ДМП 331 рассчитаны на измерение абсолютного или избыточного давления - как статического, так и динамического. Возможны специальные исполнения. Стандартное уплотнение - витон (FKM), существуют другие варианты уплотнения.

Преимущества датчиков давления DMP331:

Экономичное исполнение.
Кремниевый тензорезистивный сенсор.
Высокая линейность характеристик, высокая температурная стабильность.
Защита от неправильного подключения, короткого замыкания и перепадов напряжения.
Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы.

Технические характеристики

Диапазон измерений (Пределы уставок)	-1...0 бар; 0...0,04 до 0...40 бар избыточное, абсолютное, разрежение
Основная погрешность	Стандартно: ≤ ±0,35%; при давлении ≤ 0,4 бар: ≤ ±0,5%, < 0,1 бар: ≤ ±1%; ≤ ±0,25% (для давлений > 0,4 бар); ≤ ±0,2% (1≤ PN ≤40 бар)
Максимальное рабочее давление	1-105 бар (в зависимости от модели датчика)
Температура контролируемой среды	-40...+125°C
Материалы изготовления	Нержавеющая сталь 1.4571 и 1.4435
Исполнение по степени защиты	IP65, IP67, IP68
Тип электроподключения	DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer
Принцип действия	Тензометрический
Вес	0,14 кг

Структура обозначения, пример заказа

DMP 331

110

-10

-М

-2

-М00

-800

-7

-02R

Код исполнения

Код уплотнения

Код механического присоединения

Код электрического присоединения

Код основной погрешности

Код выходного сигнала

Код максимальной перегрузки

Код диапазона измерения

Тип измеряемого давления:

110 - избыточное

111 - абсолютное

Наименование датчика

Дополнительная комплектация, опции

Корозионно-стойкий металлический корпус для полевых условий.
Исполнения корпуса для полевых условий: герметичное неразъёмное кабельное соединение, малые габаритные размеры.
Искробезопасное исполнение: 0ExiaIICT4.
Изготовление датчиков с требуемыми характеристиками под заказ.
Индивидуальная настройка диапазона по требованию заказчика. Например: от -250 мбар до +150 мбар ( от -25 кПа до +15 кПа).

Исполнение с HART-протоколом возможно только в полевом корпусе.

Скачать документацию

DMP 331 датчики давления. Техническая документация.

DMP 304, DMP 331, DMP 333, DMP 334, DMP 343, DMP 331P, DMP 331i, DMP 331Pi, DMP 331K, LMP 331, LMP 331i, датчики давления. Руководство эксплуатации.

Чтобы правильно подобрать датчики давления DMP 331, узнать стоимость DMP 331 или купить датчики DMP 331, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
