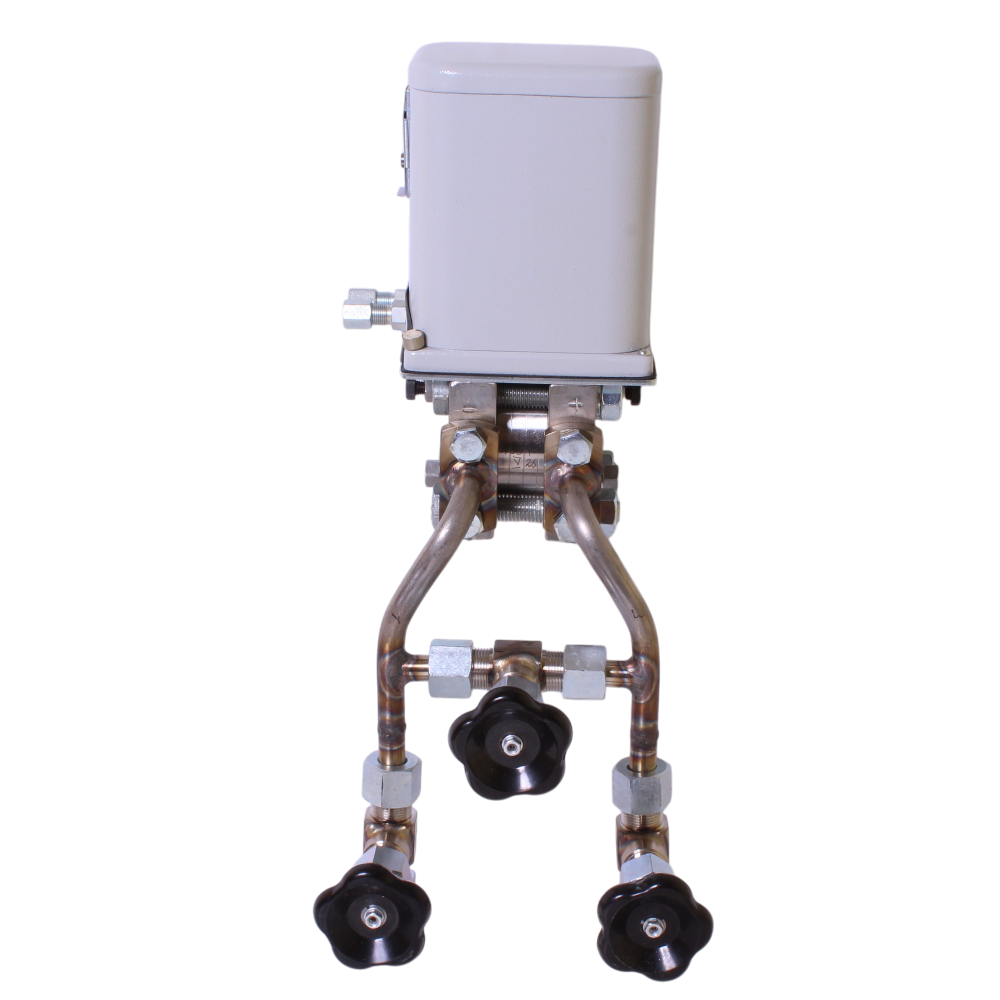

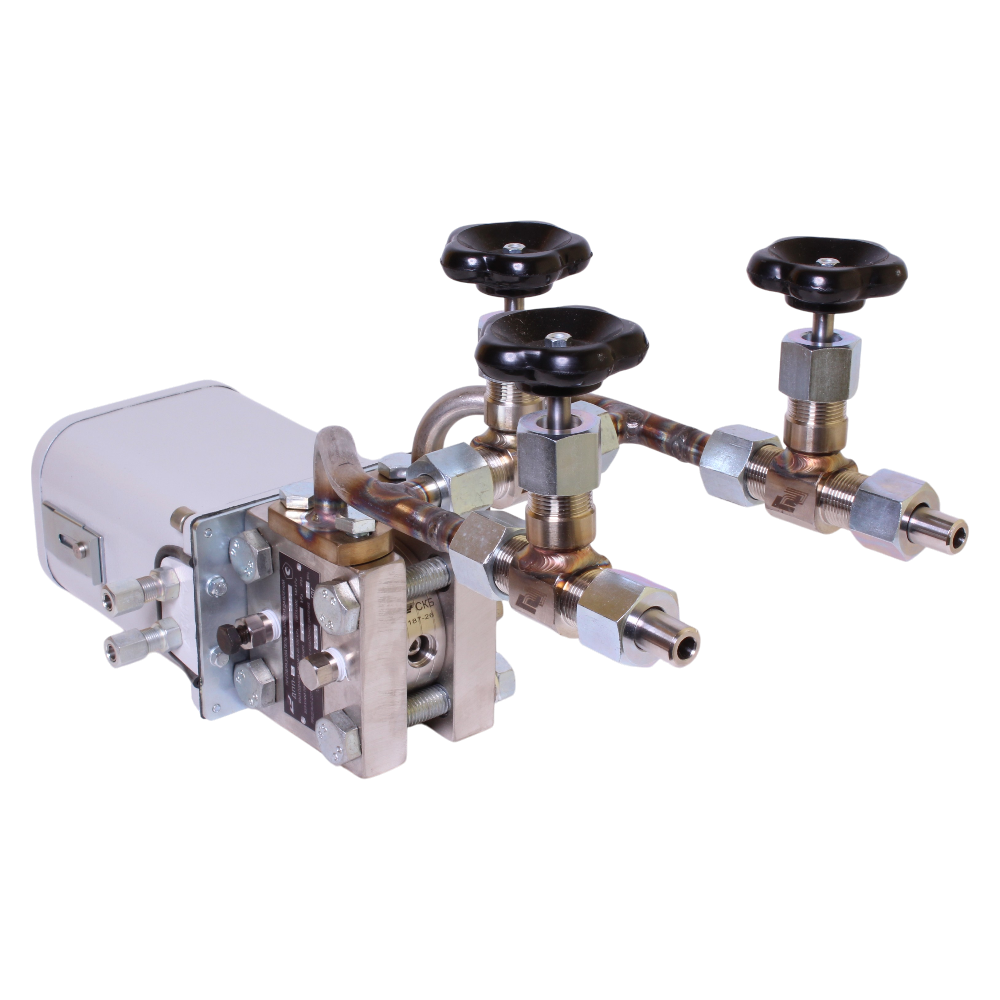

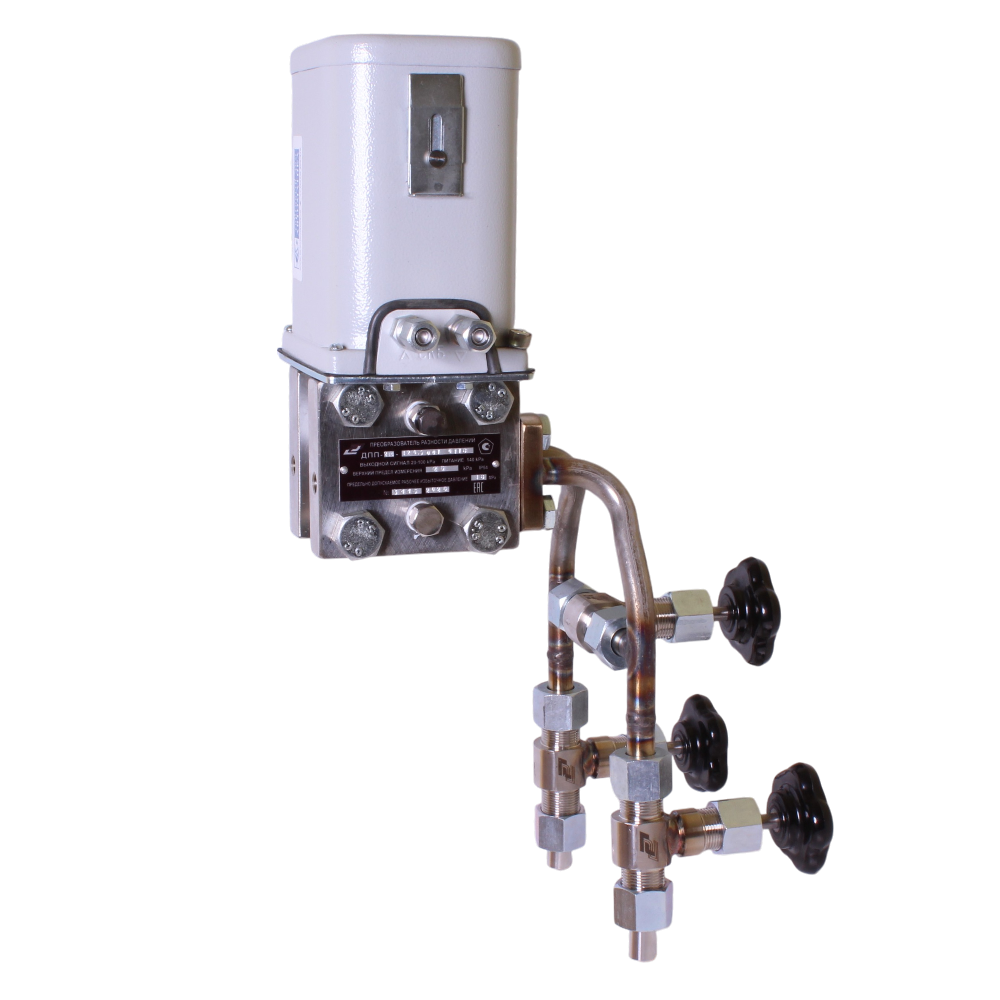

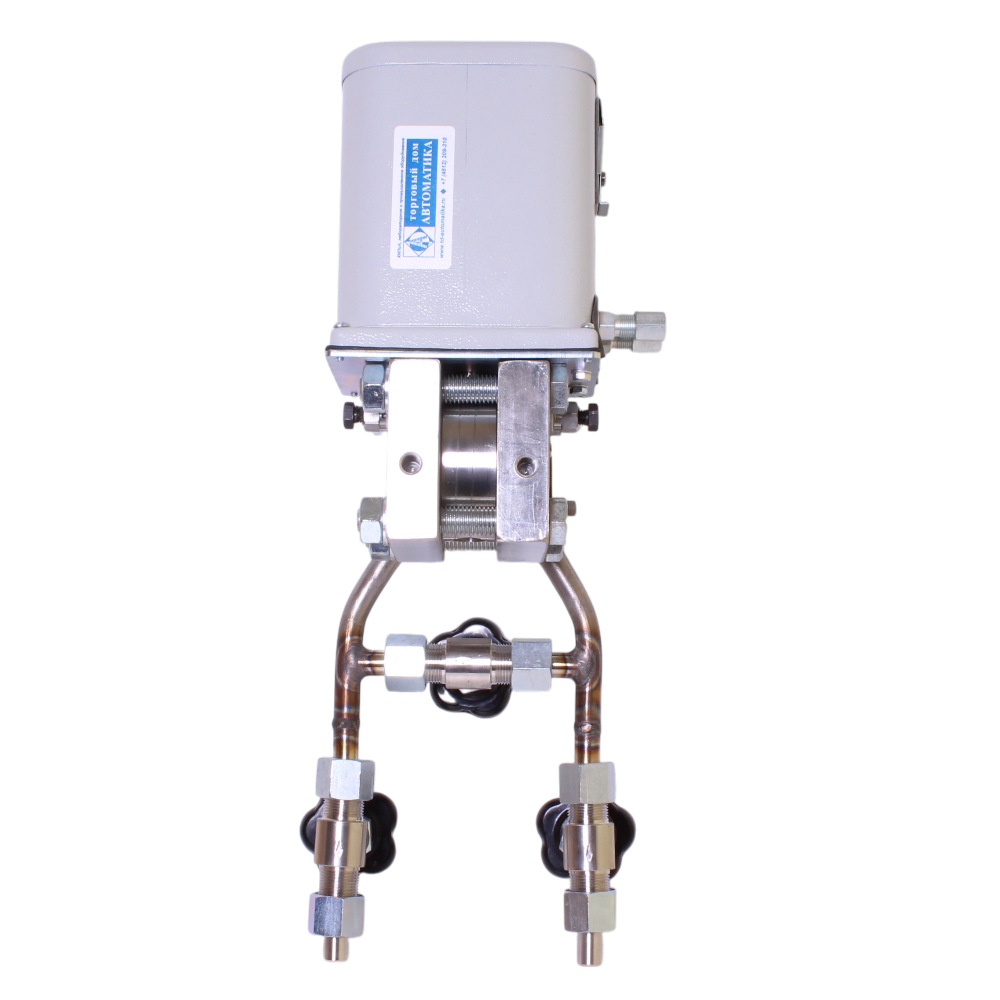

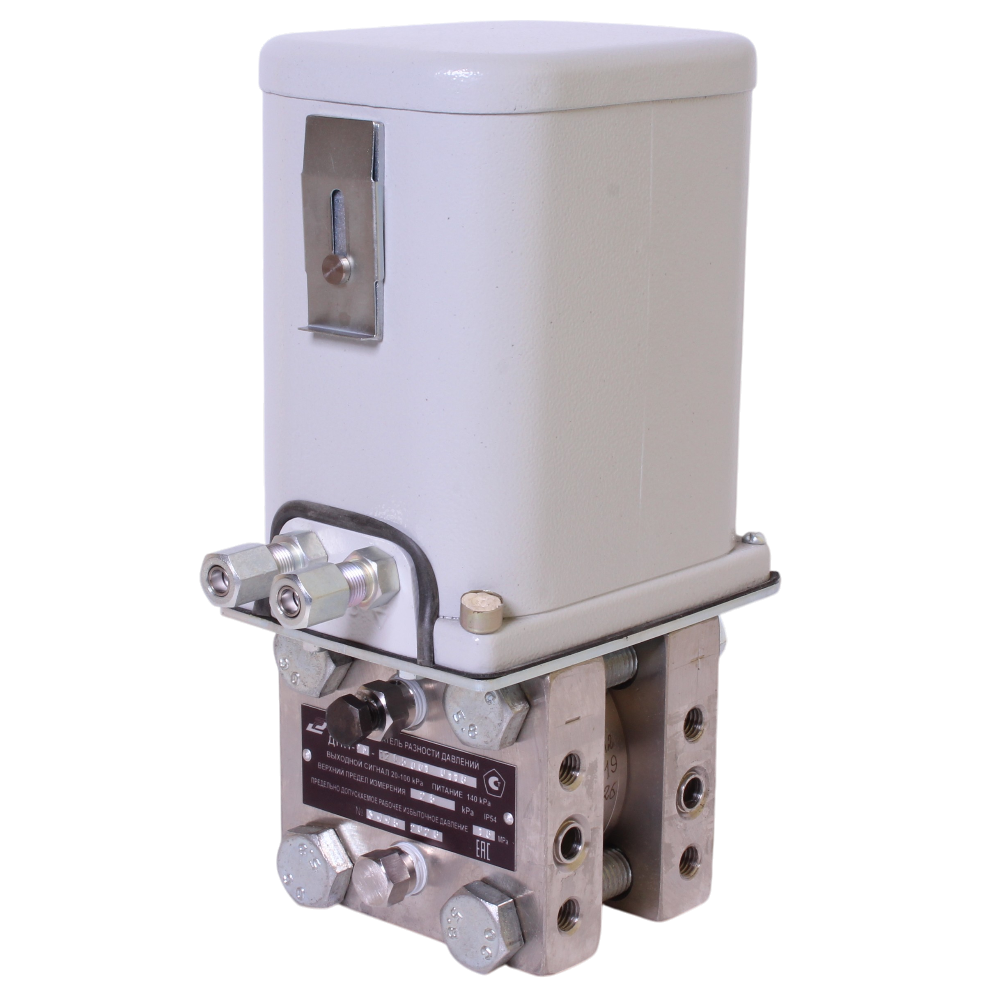

ДПП-2М преобразователи разности давлений пневматические

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Маркировка взрывозащиты: нет

Описание

Преобразователь разности давлений пневматический ДПП-2 предназначен для выдачи информации в виде стандартного пневматического сигнала (20-100 кПа) о перепаде давления, о расходе жидкостей и газов, в системах контроля и управления технологическими процессами со взрывоопасными условиями.

Преобразователи разности давлений ДПП-2М относятся к изделиям ГСП и эксплуатируются совместно со вторичными регистраторами и регуляторами, работающими от стандартного сигнала 20-100 КПа.

Приборы широко применяются в химической, нефтеперерабатывающей, нефтехимической промышленности, в энергетике и ряде других отраслей.

Технические характеристики

Диапазон измерений (Пределы уставок) 4-10...100-630 кПа (в зависимости от модели)
Основная погрешность ±0,5%; ±1,0%; ±1,5%
Максимальное рабочее давление 2,5-40 МПа (в зависимости от модели)
Материалы изготовления Углеродистая сталь, Сплав 36НХТЮ, Сталь 12Х18Н10Т, Сталь 10Х17Н13М2Т, Сталь 15Х18Н12СЧТЮ, Сталь 06ХН28МДТ, Тантал ТВЧ1
Климатическое исполнение (диапазон рабочих температур) УХЛ2
Исполнение по степени защиты IP54
Вес 8-15 кг

Структура обозначения, пример заказа

ДПП-2М
-11
-400
-1,0
-001
-0180

Шифр исполнения по материалам

Шифр исполнения по заполнению мембранного блока

Основная погрешность, %

Предел измерения, кПа

Модель прибора

Наименование модели

Варианты исполнений

Модель прибора

ДПП-2М-11

ДПП-2М-12

ДПП-2М-13

ДПП-2М-14

ДПП-2М-15

Предельное давление (МПа)

16,0

16,0

2,5

40

40

Пределы измерения (кПа)

63,0*

100-630

10,0*

16-63

2,5*

4-10

63,0*

100-630

10,0*

16-63

Погрешность измерения

0,5; 1,0; 1,5

Выходной сигнал

от 20 до 100 КПа, передается по линии связи на расстояние до 300 м

Климатическое исполнение

(для температуры окружающего воздуха)

УХЛ2 (от минус 50 0С до плюс 70 0С)

Питание прибора

сжатый воздух 140±14 КПа, расход воздуха - до 5 л/мин.

Масса (кг)

8,0

8,0

15,0

8,0

8,0

* по согласованию с предприятием-изготовителем.

Межповерочный интервал - 2 года.

Материалы деталей, контактирующих с измеряемой средой

Обозначения моделей

преобразователей

Материалы



чувствительных элементов

деталей, соприкасающихся с измеряемой средой

Шифр исполнения по материалам



36НХТЮ

углеродистая сталь

0180



36НХТЮ

12Х18Н10Т

0116



15Х18Н12СЧТЮ

12Х18Н10Т

2516*

11, 12, 13

06ХН28МДТ

10Х17Н13М2Т

2820*

06ХН28МДТ

06ХН28МДТ

2828*



Тантал ТВЧ1

ХН65МВ

5030*



Тантал ТВЧ1

углеродистая сталь

5080*



Тантал ТВЧ1

12Х18Н10Т

5016*

14, 15

36НХТЮ

углеродистая сталь

0180



36НХТЮ

12Х18Н10Т

0116

* по согласованию с предприятием-изготовителем.

Заполнители мембранного блока

Шифр исполнения по заполнению мембранного блока

Заполнитель

001

Полиметилсилоксановая жидкость ПМС-5 ГОСТ 13032

002

Водоглицериновая смесь

Стандартный комплект поставки

  • Преобразователь ДПП-2М - 1 шт.
  • Руководство по эксплуатации - 1 экз.
  • Методика поверки - 1 экз.
  • Паспорт - 1 экз.

Дополнительная комплектация, опции

  • Комплект монтажных частей.
  • Сосуды уравнительные конденсационные (типоразмеры СК-4, СК-10, исполнений 1, 2, 3, 4).
  • Сосуды уравнительные (типоразмеры СУ-6,3; СУ-16; СУ-40 исполнений 2 и 4).
  • Сосуды разделительные (типоразмеры СР-40, исполнений 2 и 4).
  • Диафрагмы вида ДКС (кроме ДКС-10-500) и вида ДБС на Ду до 1200 мм вкл. по ГОСТ 8.563.1.
  • Паспорта на диафрагмы и сосуды.
