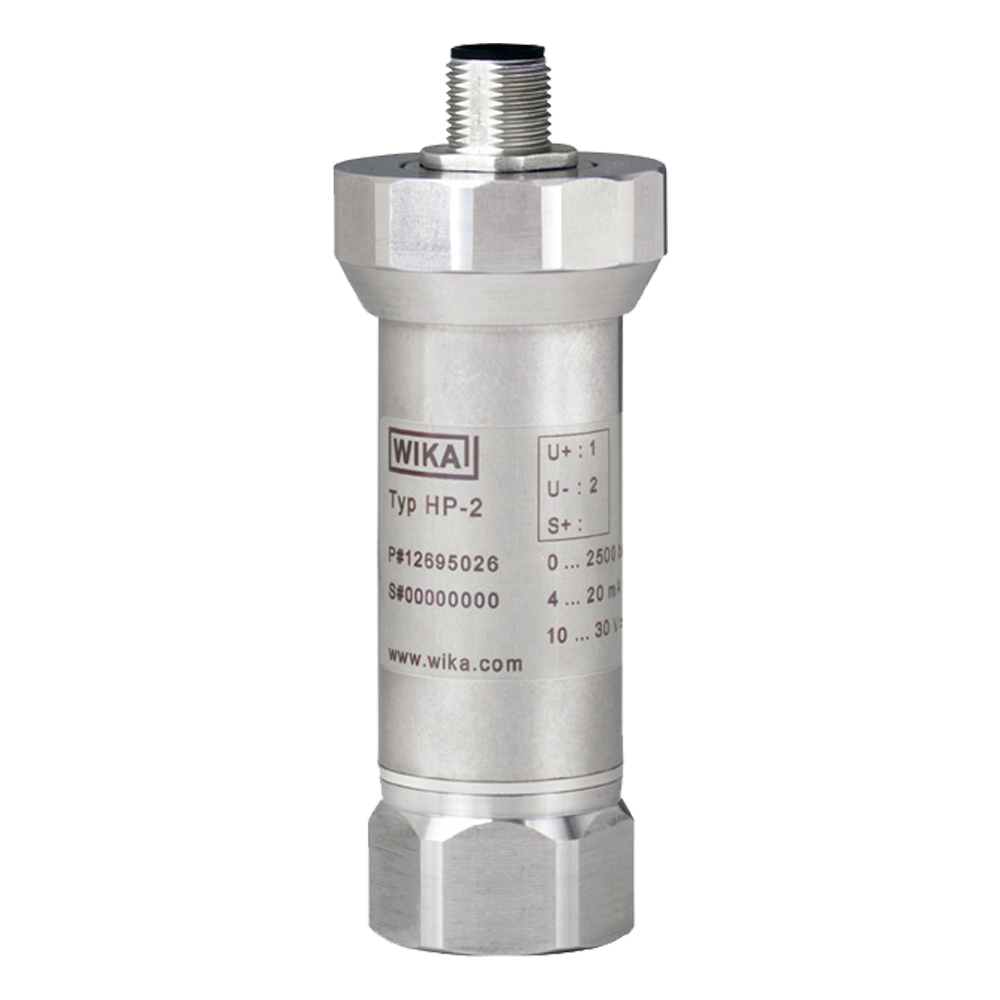

HP-2 датчики давления для сверхвысоких величин

Скачать PDF

Вид давления: Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: USB 2.0, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 4-20 мА

Присоединение к процессу: 9/16-18UNF, М16х1,5, М20х1,5

Маркировка взрывозащиты: нет

Описание

Датчики НР-2 для высоких давлений до 15000 бар, используются для измерения давления при производстве испытательных стендов, гидроабразивной резке, пастеризации под высоким давлением, очистке под высоким давлением.

Особенности:

  • Датчики давления для сверхвысоких величин НР стабильны и обеспечивает максимально высокую точность.
  • Опционально диапазоны измерений до 0...10 000 бар.
  • Виброустойчивость (по IEC 60068-2-6): 0,35 мм (10 ... 55 Гц).
  • Ударопрочность (по IEC 60068-2-27): 100 g (2,4 мс).

Технические характеристики

Диапазон измерений (Пределы уставок) от 0...1600 до 0.. 15000 бар
Основная погрешность 0,5% или 0,25%
Температурная погрешность

≤ ±1,0 % от интервала

Температура контролируемой среды 0...+80°C
Материалы изготовления Нержавеющая сталь
Исполнение по степени защиты IP65, IP67
Питание = 5 В, = 24 В

Варианты исполнений

  • HP-2-S датчики давления для сверхвысоких величин - cтандартное исполнение.
  • HP-2-D датчики давления для сверхвысоких величин с системой противоударной защиты мембраны DIPS Diaphragm Impact Protection System. DIPS защищает датчик давления от кавитации и адиабатического сжатия воздуха и рекомендуется, прежде всего, при использовании воды в качестве среды.
  • HP-2-E датчики давления для сверхвысоких величин со сменным каналом давления EPC Exchangeable Pressure Connection. EPC обеспечивает замену технологического соединительного элемента, без необходимости заменять преобразователь давления полностью. Эта система рекомендуется, в первую очередь, в случае риска появления волосяных трещин.

Стандартный комплект поставки

  • HP-2 датчики давления для сверхвысоких величин.
  • Руководство по эксплуатации.
