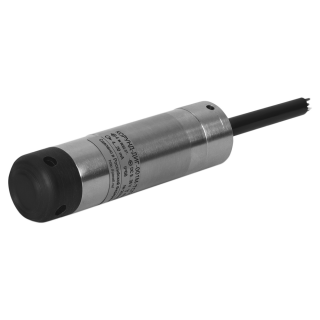

КОРУНД-ДИГ-001М датчики гидростатического давления

Скачать PDF

Вид давления: Гидростатическое давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-5,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-0 мА, Токовый 20-4 мА

Маркировка взрывозащиты: 0ExiaIICT5, 1ExibIICT5, нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики гидростатического давления КОРУНД-ДИГ-001М предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и обеспечивают непрерывное преобразование гидростатического давления жидких сред, неагрессивных к материалам контактирующих изделий, в унифицированный токовый выходной сигнал. Преобразователи давления КОРУНД-ДИГ-001М используются для работы с вторичными контрольно-измерительными, показывающими, регистрирующими, и регулирующими приборами, а также контроллерами и другими устройствами автоматики.

Функциональные возможности датчиков давления КОРУНД-ДИГ-001М:

  • Контроль уровня заполнения цистерн, газгольдеров и иных открытых емкостей (работа датчиков давления в сосудах под давлением невозможна).
  • Контроль уровня вод в реках, озерах, водохранилищах и т.д.
  • Контроль уровня подземных вод.
  • Контроль высоты волн.
  • Другие виды использования.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,6...0-200 м.вод.ст.
Основная погрешность ±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:

  • 0...+50°С (базовое исполнение)
  • -10…+70°С
  • -40…+80°С
Допустимая перегрузка (Перегрузочное давление) 1,2...400 м.вод.ст.
Температура контролируемой среды -40...+80°С
Материалы изготовления Нержавеющие сплавы типа 12Х18Н10Т и 42НХТЮ
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP68
Питание = 9...36 В
Тип электроподключения Кабельный вывод IP68

Структура обозначения, пример заказа

КОРУНД
-ДИГ
-001М-556
-УХЛ3.1
-IP68
-0,5
-2,5 м.вод.ст
-42
-0050

Диапазон компенсации температурной погрешности:
0050: 0...+50°С (базовое исполнение)
1070: -10…+70°С
4080: -40…+80°С

Код выходного сигнала:
42: 4 - 20 мА (базовое исполнение)

Верхний предел измерения и единицы измерения: 0,6 м.вод.ст.; 1,0 м.вод.ст.; 1,6 м.вод.ст.; 2,5 м.вод.ст.; 4,0 м.вод.ст.; 6,0 м.вод.ст.; 10 м.вод.ст.; 16 м.вод.ст.; 25 м.вод.ст.; 40 м.вод.ст.; 60 м.вод.ст.; 100 м.вод.ст.; 160 м.вод.ст.; 200 м.вод.ст

Основная приведенная погрешность:
≤ ±0,1%
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды

Климатическое исполнение

Номер модели

Измеряемый параметр - гидростатическое давление

Наименование модели

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.

Дополнительная комплектация, опции

  • Корректор нуля и диапазона.
  • Комплект монтажных частей и аксессуаров.
