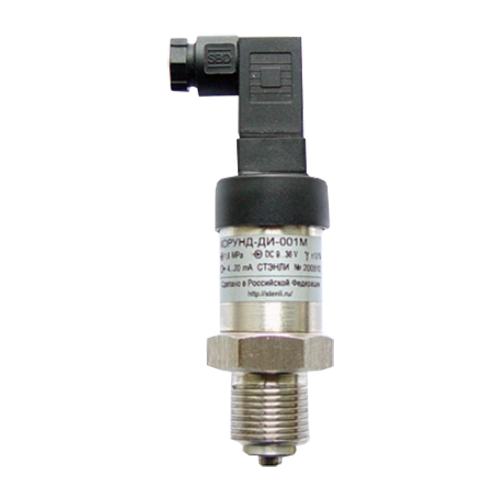

КОРУНД-ДИВ-001А датчики давления-разрежения с аналоговым преобразованием

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0-5 В, Напряжения 0-10 В, Напряжения 5-0 В, Напряжения 10-0 В, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-0 мА, Токовый 20-4 мА

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,5, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Описание

Датчики давления-разрежения КОРУНД-ДИВ-001А обеспечивают непрерывное измерение и преобразование абсолютного давления контрлируемых сред в унифицированный выходной сигнал. Аналоговый преобразователь электрического сигнала, входящий в конструкцию, позволяет минимизировать время отклика датчика и производить отслеживание динамики изменения измеряемого давления в реальном времени.

Работа датчиков избыточного давления-разрежения КОРУНД-ДИВ-001А основана на преобразовании измеряемого давления (разности давлений) в электрический сигнал с помощью чувствительного элемента, усилении этого сигнала в электронном блоке и преобразовании в форму, удобную для дистанционной передачи в виде унифицированного сигнала постоянного тока или напряжения. Через электрический соединитель (разъем, коннектор, клеммную колодку или выносной КТЖЛ.406234.002 РЭ 6 кабель) сигнал передается на вторичную аппаратуру.

Электронный блок датчиков КОРУНД-ДИВ-001А с аналоговым преобразованием имеет потенциометры регулировки нуля и диапазона.

Технические характеристики

Диапазон измерений (Пределы уставок) от -5...5 кПа до -100...2400 кПа
Основная погрешность ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:
0...+50°С (базовое исполнение).
-10…+70°С.
-40…+80°С.

Допустимая перегрузка (Перегрузочное давление) от -15...15 кПа до -100...5000 кПа
Температура контролируемой среды -40...+80°С
Материалы изготовления Корпус, штуцер, мембрана: AISI 316L; Уплотнение: NBR, FKM
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65, IP68
Питание = 9...36 В
Тип электроподключения DIN43650С (4-конт.) (базовое исполнение)

DIN43650A (4-конт.)

РС4-ТВ

кабельный вывод IP65

кабельный вывод IP68

Структура обозначения, пример заказа

КОРУНД
-ДИВ-001А
-135
-УХЛ3.1
-IP65
-0,25
-100...300 кПа
-42
-М20х1,5

Механическое присоединение к источнику давления: М1 - М20х1,5

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Код выходного сигнала:
42: 4 - 20 мА (базовое исполнение)

Верхний предел измерения и единицы измерения: -5...+5 кПа; -10...+10 кПа; -20...+20 кПа; -30(-31,5)...30(31,5) кПа; -50...50 кПа; -100...60 кПа; -100...100 кПа; -100...300 кПа; -100...500 кПа; -100...900 кПа; -100...1500 кПа; -100...2400 кПа

Основная приведенная погрешность:
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений, 135: -100...300 кПа; -100...500 кПа; -100...900 кПа; -100...1500 кПа; -100...2400 кПа

Измеряемый параметр (давление-разрежение), номер модели (А - прибор с аналоговым преобразованием)

Наименование модели

Варианты исполнений

  • Общепромышленное исполнение.
  • Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
  • Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
  • Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.
