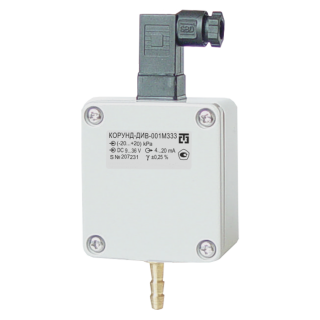

КОРУНД-ДИВ-001М-330 датчики давления-разрежения

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-5,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-0 мА, Токовый 20-4 мА

Маркировка взрывозащиты: нет

Описание

Датчики КОРУНД-ДИВ-001М-330 предназначены для измерения давления воздуха и неагрессивных газов. Обеспечивают непрерывное преобразование давления–разрежения в унифицированный электрический выходной сигнал постоянного тока или напряжения.

Датчики давления-разрежения КОРУНД-ДИВ-001М-330 содержат первичный измерительный преобразователь разности давлений и электронный нормирующий преобразователь, расположенные в корпусе, закрытом крышкой с помощью винтов. Присоединение к источнику давления происходит через штуцер. Около штуцера плюсовой камеры на корпусе датчиков разности давлений имеется специальная отметка («+» или «•»).

Датчики избыточного давления-разрежения КОРУНД-ДИВ-001М-330 через электрический соединитель (разъем, коннектор, или выводной кабель) передают сигнал на вторичную аппаратуру.

Технические характеристики

Диапазон измерений (Пределы уставок) -0,1…0,1 кПа; -0,25...0,25 кПа; -0,4...0,4 кПа; -0,6...0,6 кПа; -1,0...1,0 кПа; -2,5...2,5 кПа; -4,0...4,0 кПа; -6,0...6,0 кПа; -10...10 кПа; -16...16 кПа; -20...20 кПа; -25...25 кПа; -40...40 кПа
Основная погрешность ±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:
0...+60°С (базовое исполнение).
-10…+70°С (опция, только для УХЛ3.1).
-40…+80°С (опция, только для УХЛ3.1).

Допустимая перегрузка (Перегрузочное давление) (Давление/Разрежение): -1,0/1,0 кПа; -3,0/3,0 кПа; -20/20 кПа; -60/60 кПа; -90/90 кПа
Материалы изготовления Корпус - алюминиевый сплав

Штуцер - латунь

Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65
Питание = 9...36 В
Тип электроподключения DIN43650С (4-конт.)
Вес 0,18 кг

Структура обозначения, пример заказа

КОРУНД
-ДИВ-001М-330
-334
-УХЛ3.1
-0,5
-25...25 кПа
-42
-0060
-ГП

Наличие гос. поверки:
Отсутствие обозначения: без гос. поверки (базовое исполнение)
ГП: с гос. поверкой (опция)

Диапазон компенсации температурной погрешности:
0060: 0...+60°С (базовое исполнение)
1070: -10…+70°С (опция, только для УХЛ3.1)
4080: -40…+80°С (опция, только для УХЛ3.1).

Код выходного сигнала:
42: 4 - 20 мА (базовое исполнение)

Верхний предел измерения и единицы измерения: -0,1…0,1 кПа; -0,25...0,25 кПа; -0,4...0,4 кПа; -0,6...0,6 кПа; -1,0...1,0 кПа; -2,5...2,5 кПа; -4,0...4,0 кПа; -6,0...6,0 кПа; -10...10 кПа; -16...16 кПа; -20...20 кПа; -25...25 кПа; -40...40 кПа

Основная приведенная погрешность:
≤ ±0,1% (Для ДИ ≥-0,6...+0,6 кПа)
≤ ±0,25% (Для ДИ ≥-0,4...+0,4 кПа)
≤ ±0,5%
≤ ±1,0%

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений, 334: -25…+25 кПа; -40…+40 кПа

Измеряемый параметр (избыточное давление-разрежение), номер модели

Наименование модели

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.
