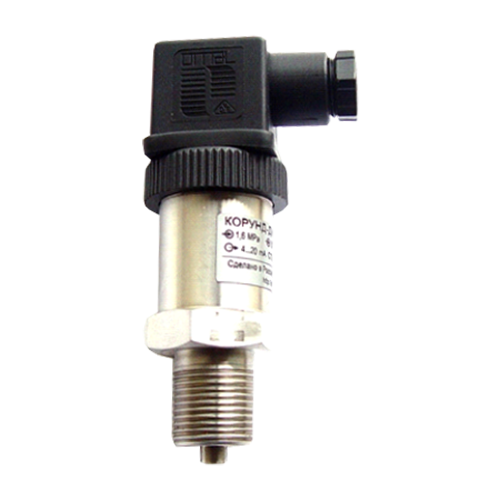

КОРУНД-ДИВ-001MRS датчики давления-разрежения с RS485

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: RS-485

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,5, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчик КОРУНД-ДИВ-001MRS преобразует измеряемоое давление-разрежение в цифровой сигнал.

Датчики давления-разрежения КОРУНД-ДИВ-001MRS с RS485 подключаются по четырехпроводному кабелю, имеющему две витые пары проводов. Информация передается только в цифровой форме с уровнями сигнала RS485.

Преобразователи давления КОРУНД-ДИВ-001MRS могут подключаться с помощью USB/Serial - адаптера к ПК для конфигурирования, градуировки и получения данных измерения в процессе эксплуатации. Для взаимодействия датчика с ПК используется программа Modbus Master, или иная стандартная программа протокола Modbus RTU. Процедура конфигурирования датчика включает в себя:

  • Выбор зависимости выходного сигнала от входного (линейная или корнеизвлекающая).
  • Выбор времени демпфирования.
  • Выбор скорости обмена,подстройку характеристики датчика.

Технические характеристики

Диапазон измерений (Пределы уставок) от -30(-31,5)...30(30,5) кПа до -100...2400 кПа
Основная погрешность ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:

  • 0...+50°С (базовое исполнение)
  • -10…+70°С
  • -40…+80°С
Температура контролируемой среды -40...+80°С
Материалы изготовления Нержавеющие сплавы AISI316L, 12Х18Н10Т, 42НХТЮ
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1, УХЛ4
Исполнение по степени защиты IP65, IP68
Питание = 12...30 В
Тип электроподключения DIN43650A (4-конт.)

DIN43650С (4-конт.)

РС4-ТВ

Кабельный вывод

Структура обозначения, пример заказа

КОРУНД
-ДИВ-001MRS
-135
-УХЛ3.1
-IP65
-0,5
-100...300 кПа
-0050
-Л+

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Характеристика:
Л+ Линейная возрастающая (базовая, по умолчанию)
Л- Линейная убывающая

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Верхний предел измерения и единицы измерения: -30(-31,5)...30(31,5) кПа; -50...50 кПа; -100...60 кПа; -100...100 кПа; -100...300 кПа; -100...500 кПа; -100...900 кПа; -100...1500 кПа; -100...2400 кПа

Основная приведенная погрешность:
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2
УХЛ4

Исполнение по верхнему пределу диапазона измерений, 135: -100...300 кПа; -100...500 кПа; -100...900 кПа; -100...1500 кПа; -100...2400 кПа

Измеряемый параметр (давление-разрежение), номер модели (RS - выход RS-485)

Наименование модели

Варианты исполнений

  • Общепромышленное исполнение.
  • Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
  • Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
  • Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.
