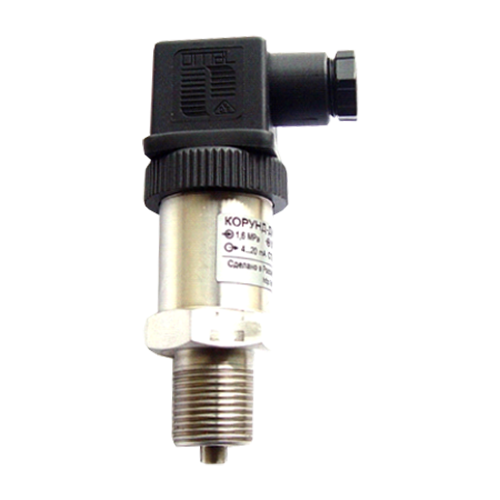

КОРУНД-ДР-001А датчики разрежения с аналоговым преобразованием

Скачать PDF

Вид давления: Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-5,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-0 мА, Токовый 20-4 мА

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,5, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи давления КОРУНД-ДР-001А обеспечивают непрерывное измерение и преобразование абсолютного давления контрлируемых сред в унифицированный выходной сигнал.

Датчики КОРУНД-ДР-001А выполнены с использованием аналоговой схемы без подключения цифровой коррекции сигнала.

Применяемый в датчике разрежения КОРУНД-ДР-001А аналоговый преобразователь электрического сигнала позволяет минимизировать время отклика датчика и производить отслеживание динамики изменения измеряемого давления в реальном времени.

Технические характеристики

Диапазон измерений (Пределы уставок) от 0...-6,0 кПа до 0...-100 кПа
Основная погрешность ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:

  • 0...+50°С (базовое исполнение)
  • -10…+70°С
  • -40…+80°С
Допустимая перегрузка (Перегрузочное давление) 20 кПа...100 кПа
Температура контролируемой среды -40...+80°С
Материалы изготовления ВТ9, AISI316L, Al2O3
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65, IP68
Питание = 9...36 В
Тип электроподключения DIN43650С (4-конт.) (базовое исполнение)

DIN43650A (4-конт.)

РС4-ТВ

Кабельный вывод IP65

Кабельный вывод IP68

Структура обозначения, пример заказа

КОРУНД
-ДР-001А
-157
-УХЛ3.1
-IP65
-0,5
-60 кПа
-42
-М20х1,5

Механическое присоединение к источнику давления: М1 - М20х1,5

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Код выходного сигнала:
42: 4 - 20 мА (базовое исполнение)

Верхний предел измерения и единицы измерения: -6 кПа; -10 кПа; -16 кПа; -25 кПа; -40 кПа; -60 кПа; -100 кПа

Основная приведенная погрешность:
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений, 157: -16 кПа; -25 кПа; -40 кПа

Измеряемый параметр (разрежение), номер модели (А - прибор с аналоговым преобразованием)

Наименование модели

Варианты исполнений

  • Общепромышленное исполнение.
  • Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
  • Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
  • Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.
