МИДА-ДА-13П-Вн датчики абсолютного давления взрывозащищенные

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 4-20 мА

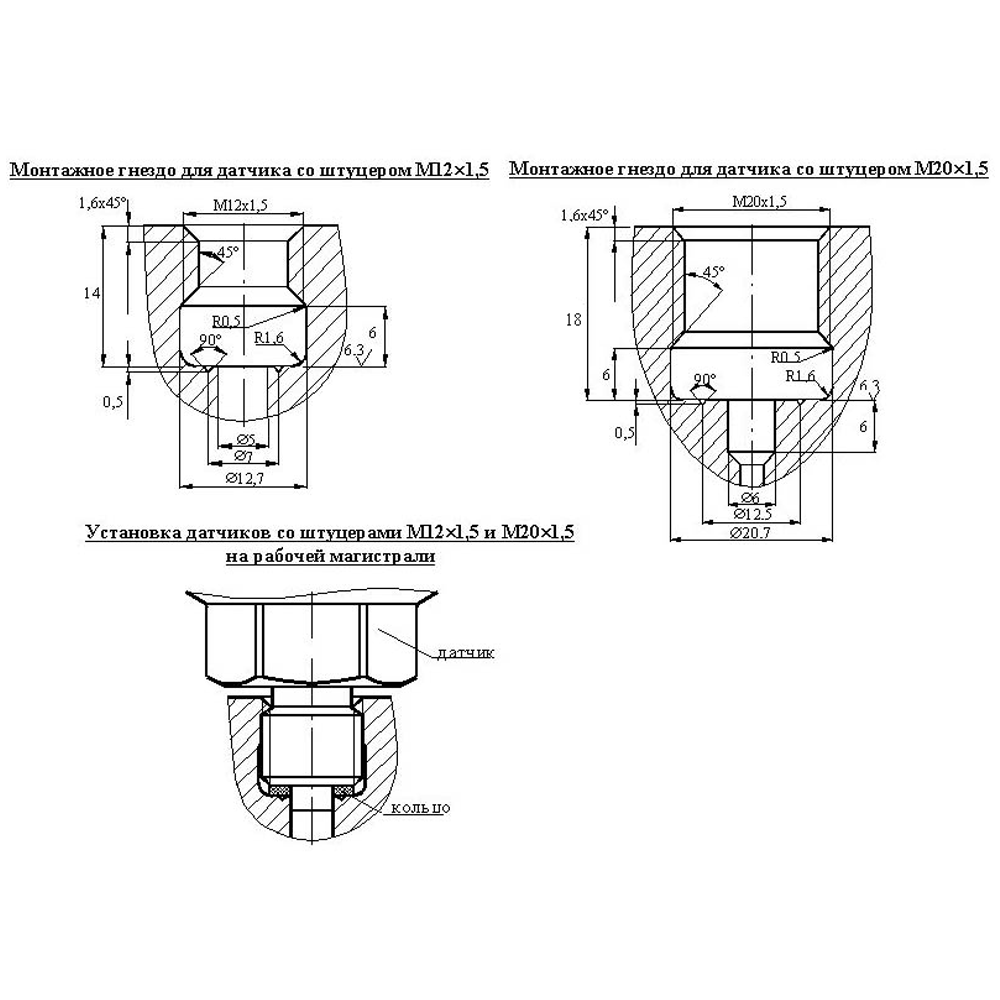

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу pуб.

Описание

Взрывозащищенные датчики давления МИДА-ДА-13П-Вн предназначены для непрерывного преобразования значения абсолютного давления (ДА) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления давлением, в том числе в пищевой промышленности.

Особенность датчиков абсолютного давления МИДА-ДА-13П-Вн - взрывонепроницаемая оболочка.

Преобразователи давления МИДА-ДА-13П-Вн применяются в системах общепромышленного контроля и регулирования, а также в атомной электроэнергетики.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа
Основная погрешность ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %
Температурная погрешность
  • 1,6 (для 0,15)
  • 2 (для 0,2 и 0,25%)
  • 3 (для 0,5%)
Допустимая перегрузка (Перегрузочное давление) До 1,5хВПИ, для ВПИ не более 25 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40...+80°С
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP64

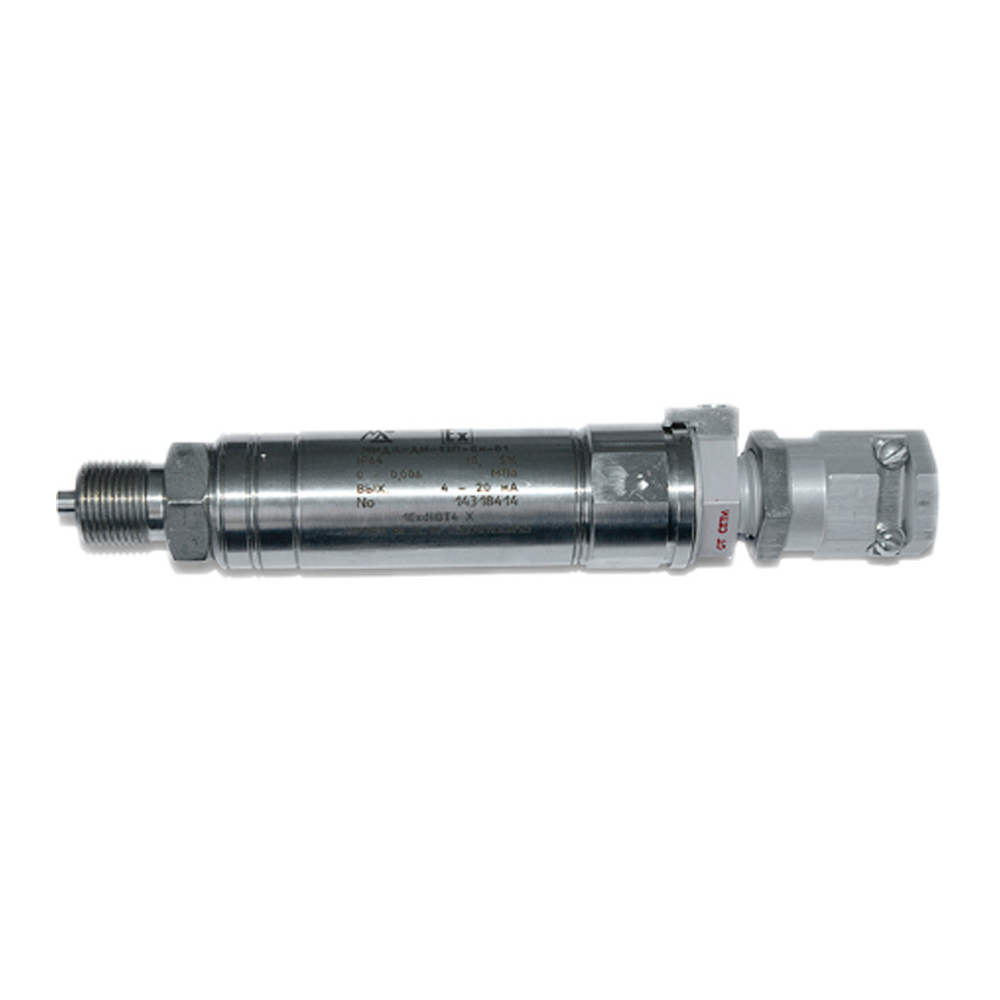

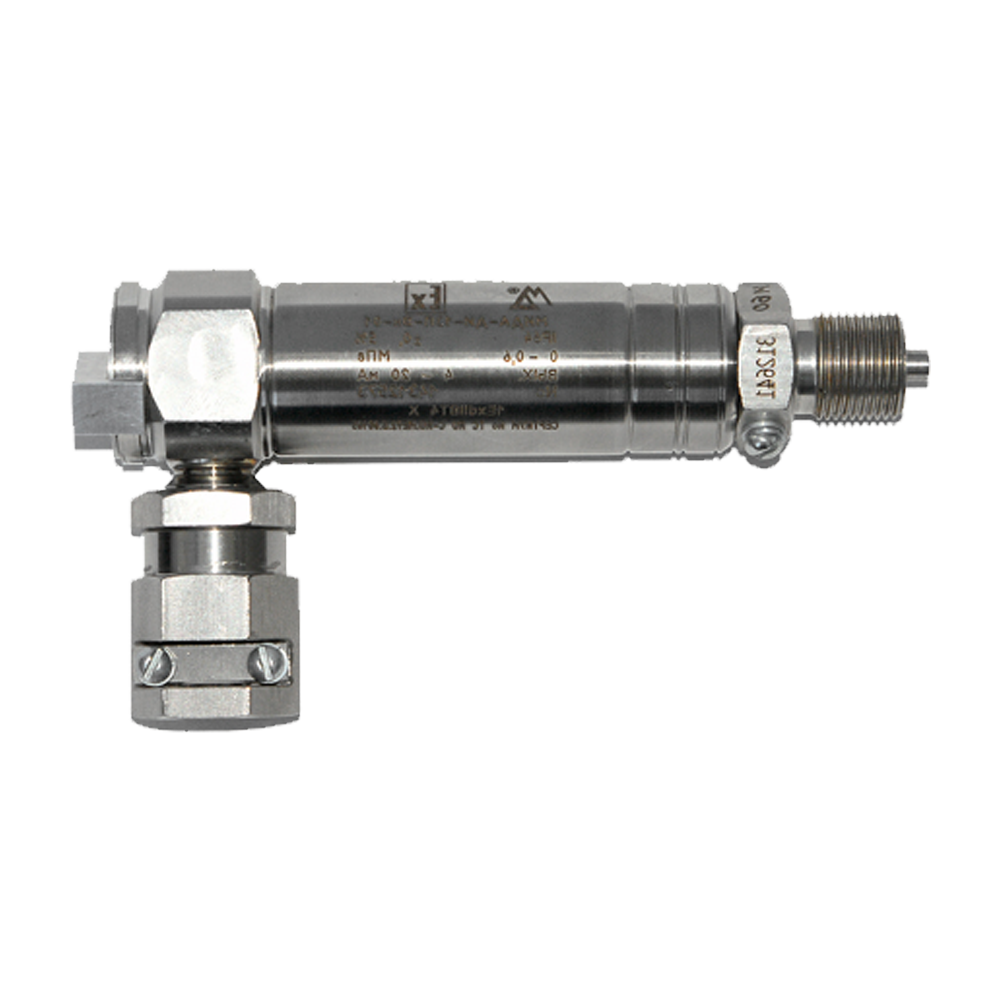

Тип электроподключения Под металлорукав с контактной колодкой: прямой ввод (ПБ); угловой ввод (УБ)
Вес Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДА-13П-Вн
УХЛ3.1
0,2
2,5 МПа
02
М20х1,5
УБ

Тип подключения

Тип присоединительного штуцера

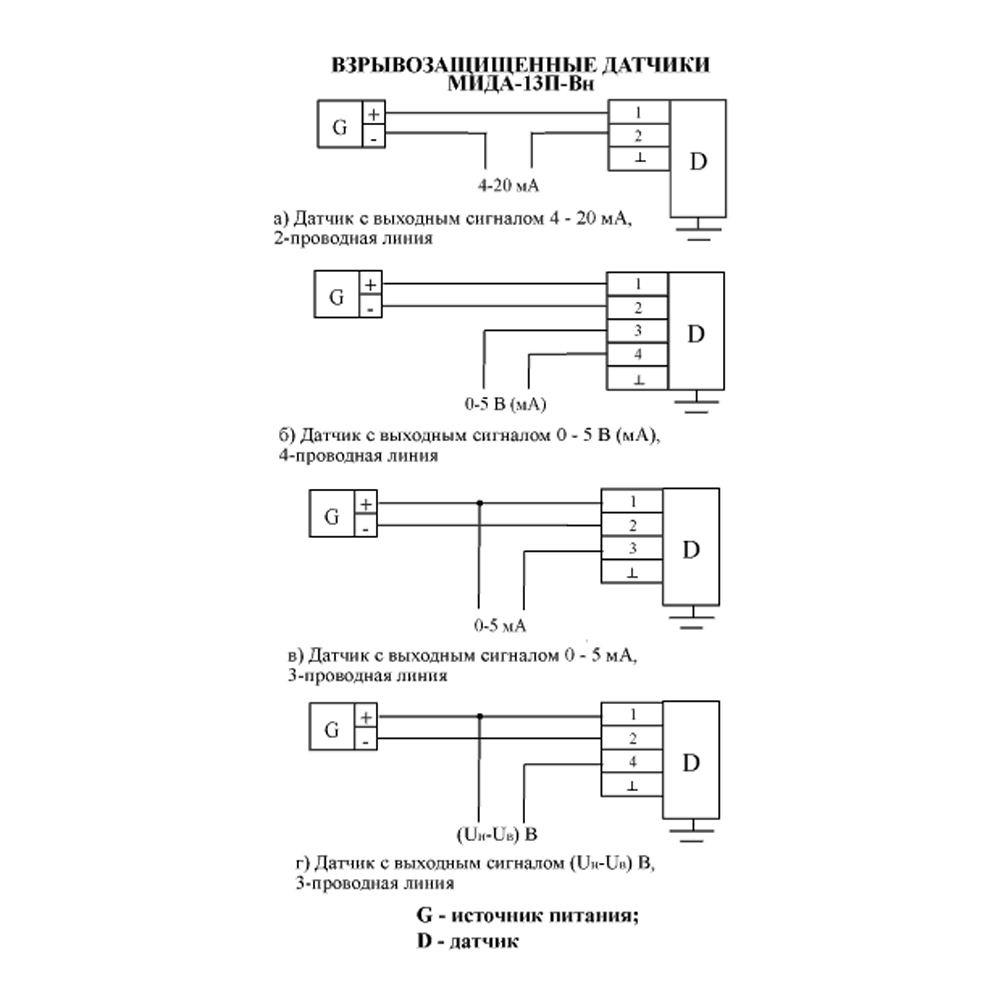

Код выходного сигнала (линии):
01-4-20 мА (2-провод)
02-0-5 мА (3-провод)
03-0-5 В
04-0-5 мА (4-провод)
05/1-0,4-2 В (3-провод)
05/2-0,5-4,5 В (3-провод)
05/4-0-10 В (3-провод)

Верхний предел измерения абсолютного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

  • Датчик давления МИДА-ДА-13П-Вн.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке в паспорте).
  • Кольцо паронитовое (прокладка).
  • Кольцо (прокладка) с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
  • Розетка РСГ4ТВ с кожухом.
  • Розетка 2РМТ22КПН4Г3В1В (для датчика с разъемом Р2, УР2,Р5, УР5).
  • Розетка 2РМТ14КПН4Г1В1В (для датчика с разъемом Р3, УР3,Р4, УР4).

Дополнительная комплектация, опции

  • Хомут с винтом М3, гайкой М3, шайбой.
  • Гаситель пульсаций (демпфер) МИДА-ГП-501.
