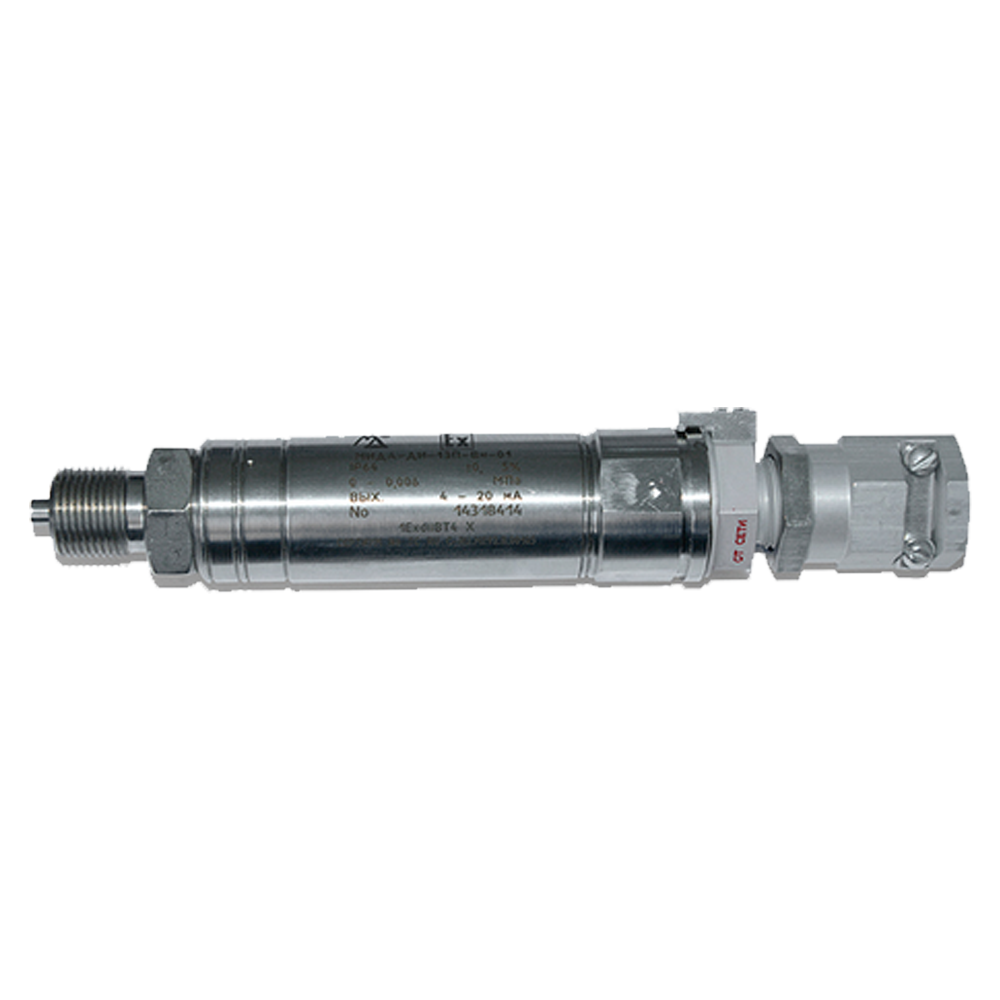

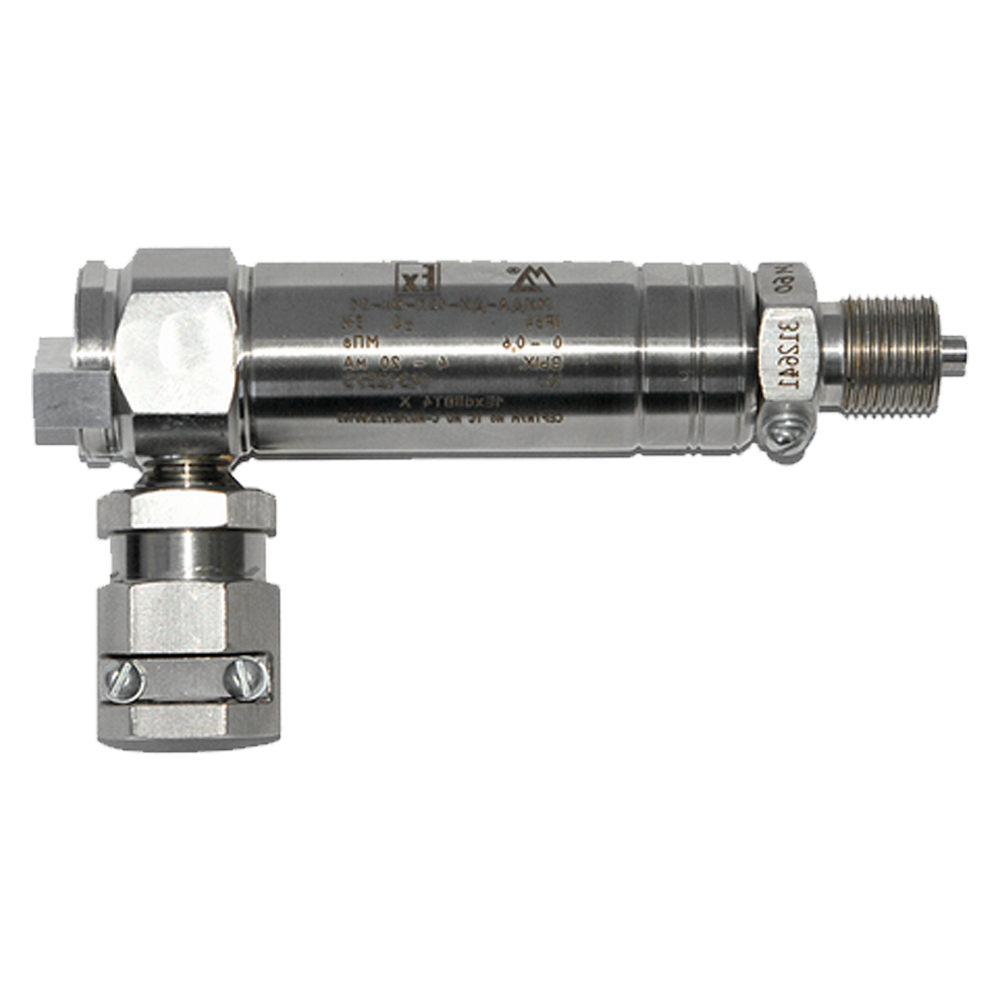

МИДА-ДА-13П-Вн-В датчики абсолютного давления взрывозащищенные высокоточные

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

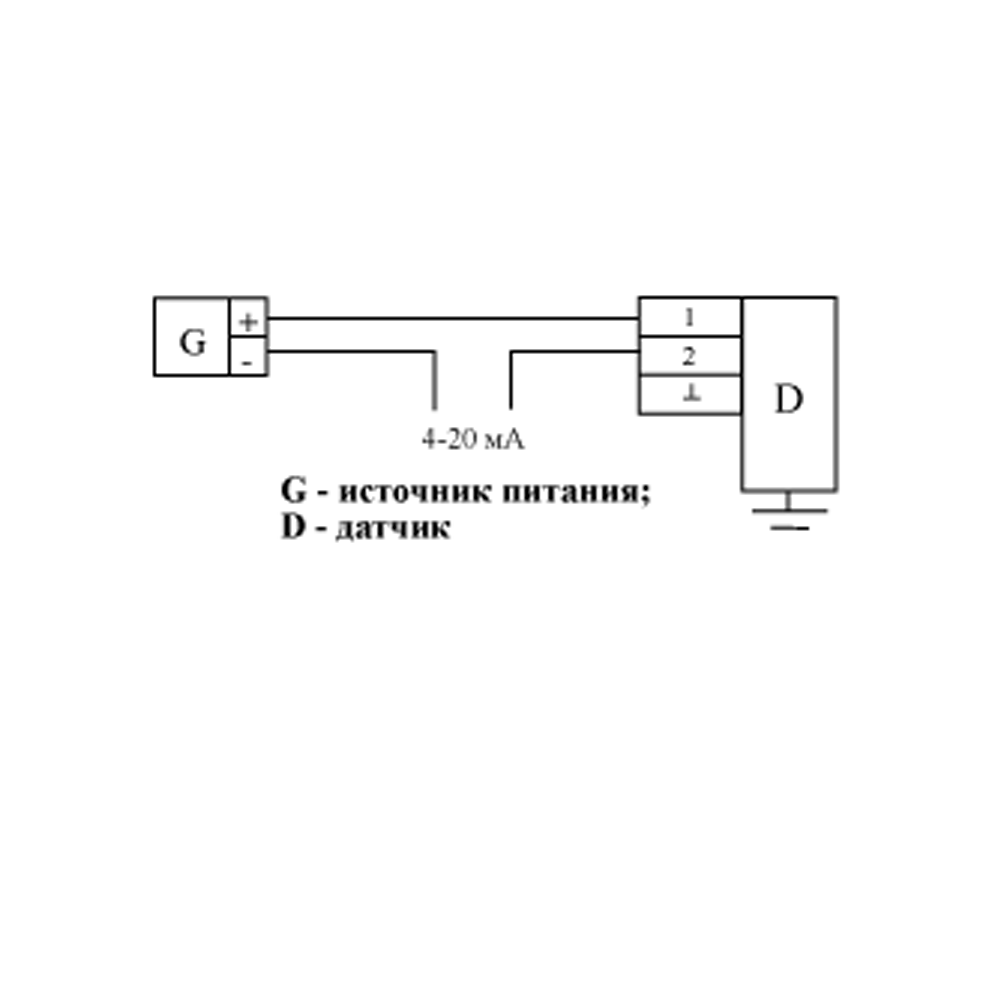

Выходной сигнал: Токовый 4-20 мА

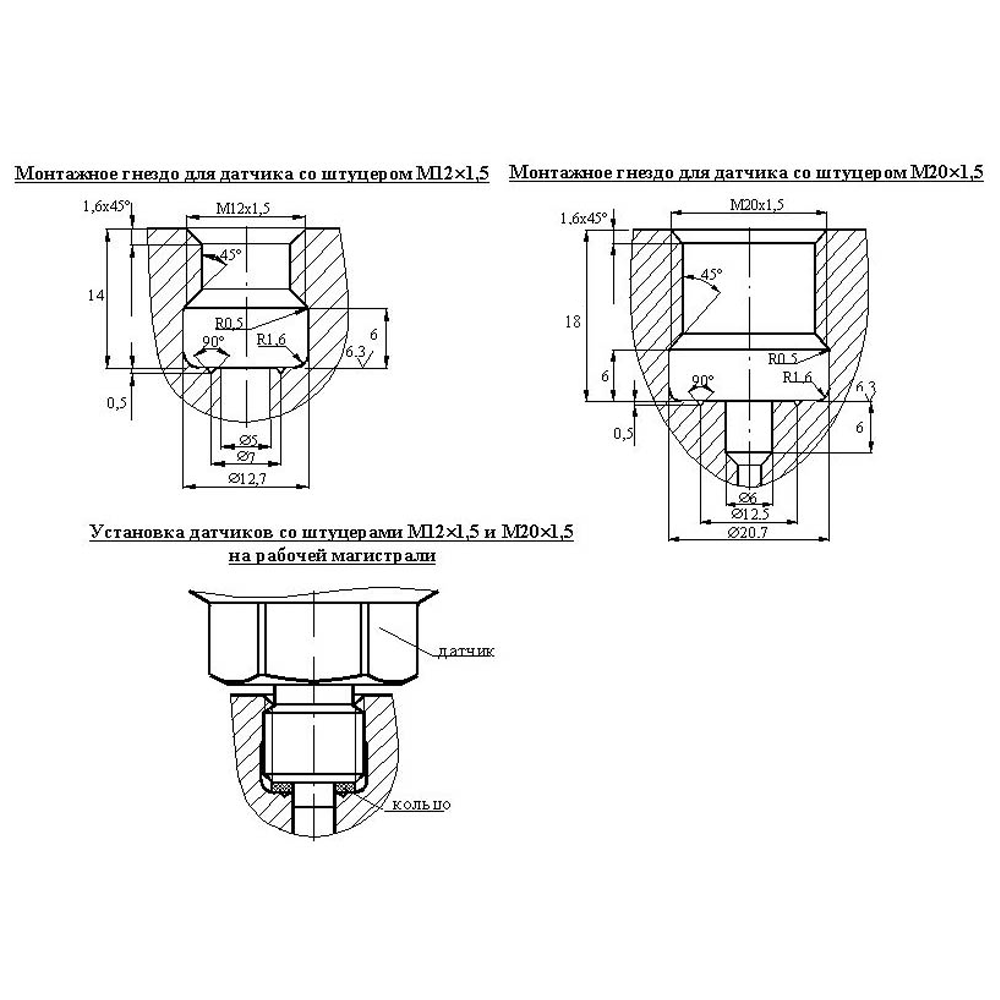

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Описание

Высокоточные взрывозащищенные датчики давления МИДА-ДА-13П-Вн-В предназначены для непрерывного преобразования значения абсолютного давления (ДА) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением, в том числе в пищевой промышленности.

Особенности датчиков абсолютного давления МИДА-ДА-13П-Вн-В:

  • Алгоритмическая компенсация погрешностей в диапазоне рабочих температур.
  • Корректировка НУЛЯ производится с помощью переменных резисторов.
  • Взрывонепронецаемая оболочка

Датчик давления МИДА-ДА-13П-Вн-В используется в общепромышленных системах контроля и регулирования, в т. ч. атомной электроэнергетики.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа
Основная погрешность ±0,25%; ±0,5%
Допустимая перегрузка (Перегрузочное давление) До 1,5хВПИ, для ВПИ не более 25 МПа

До 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40...+80°С
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP64

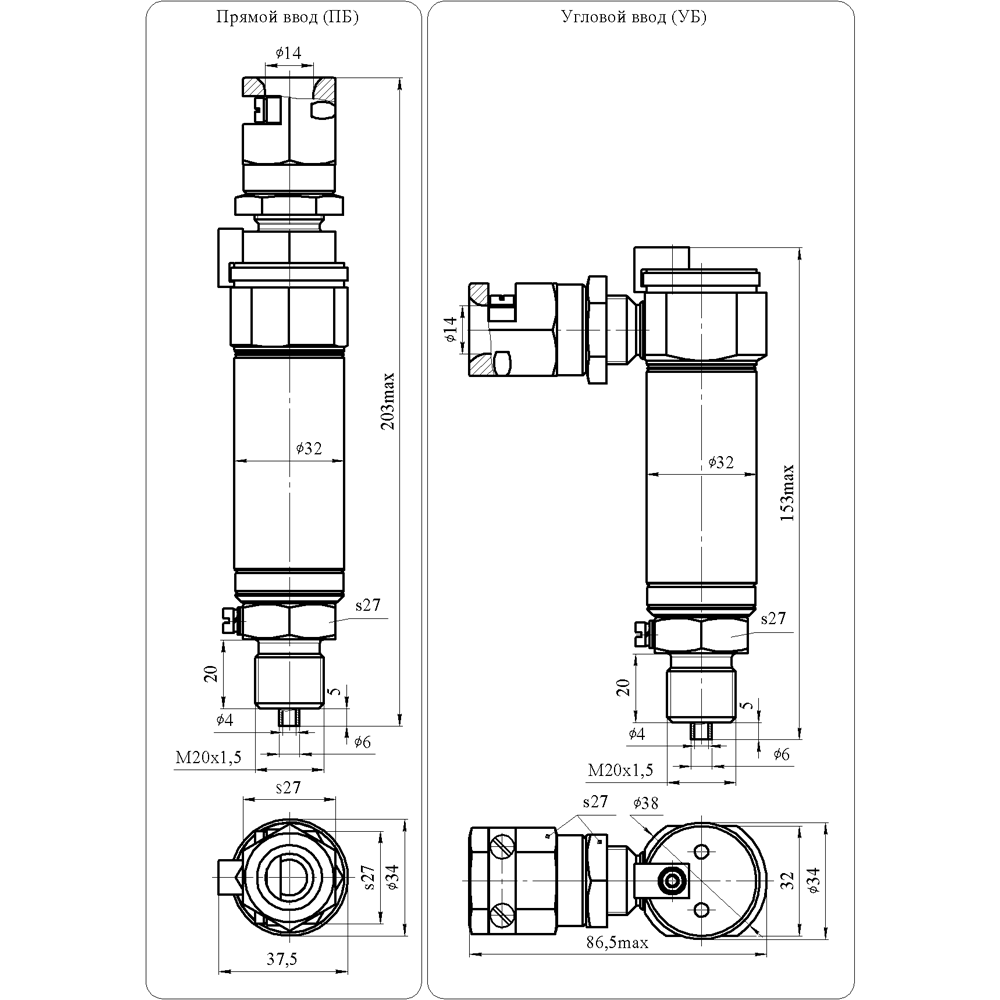

Тип электроподключения Под металлорукав с контактной колодкой: прямой ввод (ПБ); угловой ввод (УБ)
Вес Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДА-13П-Вн-В
УХЛ3.1
0,5
0,16 МПа
М20х1,5
УБ

Тип подключения

Тип присоединительного штуцера

Верхний предел измерения абсолютного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

  • Датчик давления МИДА-ДА-13П-Вн-В.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке в паспорте).
  • Кольцо паронитовое (прокладка).
  • Кольцо (прокладка) с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
  • Розетка РСГ4ТВ с кожухом.
  • Розетка 2РМТ22КПН4Г3В1В (для датчика с разъемом Р2, УР2,Р5, УР5).
  • Розетка 2РМТ14КПН4Г1В1В (для датчика с разъемом Р3, УР3,Р4, УР4).

Дополнительная комплектация, опции

  • Хомут с винтом М3, гайкой М3, шайбой.
  • Гаситель пульсаций (демпфер) МИДА-ГП-501.
