МИДА-ДИ-12П-06-Ех-К датчики избыточного давления высокотемпературные взрывозащищенные с открытой измерительной мембраной

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М40х1,5

Маркировка взрывозащиты: 1ExiaIICT3, 1ExiaIICT4

Цена (без учета НДС): По запросу pуб.

Описание

Взрывозащищенные датчики МИДА-ДИ-12П-06-Ех-К предназначены для непрерывного преобразования избыточного давления высокотемпературной измеряемой среды, неагрессивной к материалам контактирующих деталей, в унифицированный сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления давлением. Датчики могут использоваться, в том числе, в пищевой промышленности.

Особенности высокотемпературных датчиков МИДА-ДИ-12П-06-Ех-К с открытой измерительной мембраной:

  • Дополнительная температурная погрешность нормируется зоной температурной погрешности в рабочем диапазоне температур.
  • Компенсация температурной погрешности производится цифровой обработкой сигнала и не превышает 0,5 % во всём рабочем диапазоне температур.
  • Преобразователи давления МИДА-ДИ-12П-06-Ех-К имеют вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

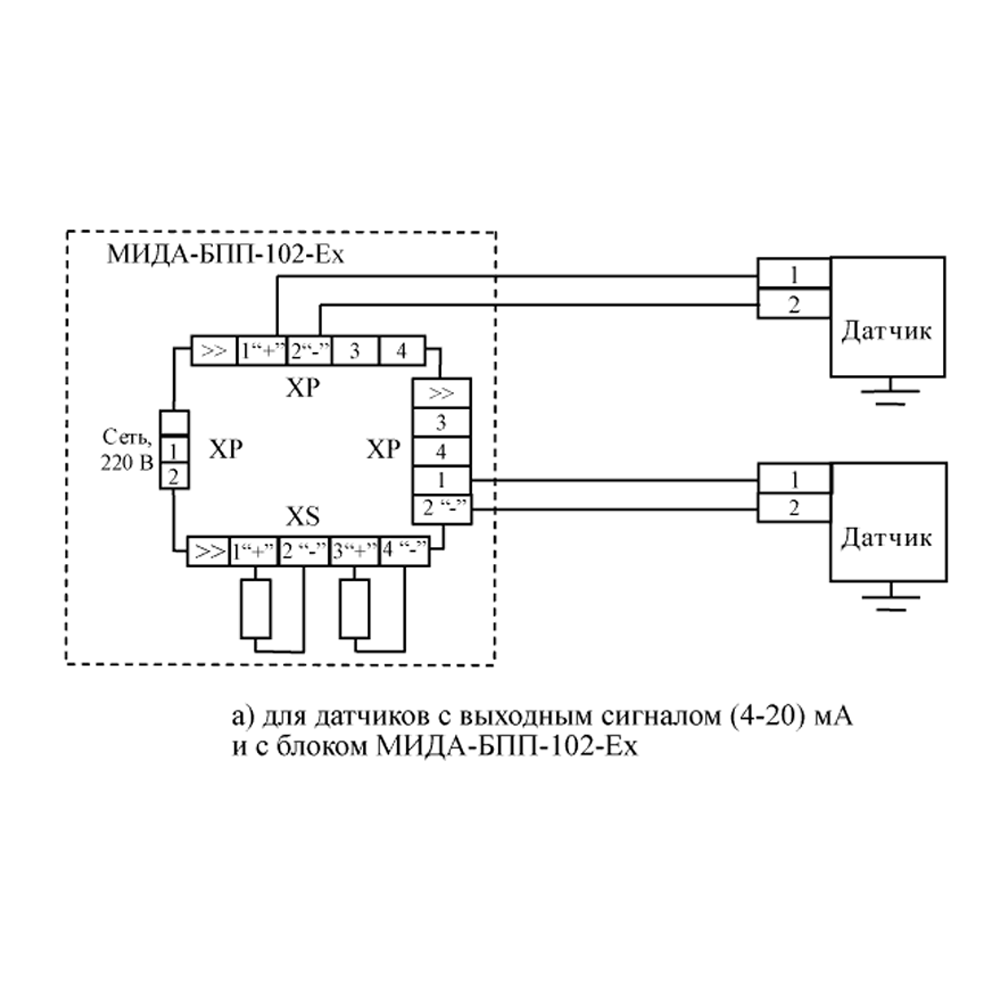

  • Рекомендуется использование блоков питания и преобразования сигналов МИДА-БПП-102-Ех, блоков  питания МИДА-БП-106 с барьерами взрывозащиты МИДА-БИЗ-105-Ех, МИДА-БИЗ-107-Ех для питания взрывозащищенных датчиков.

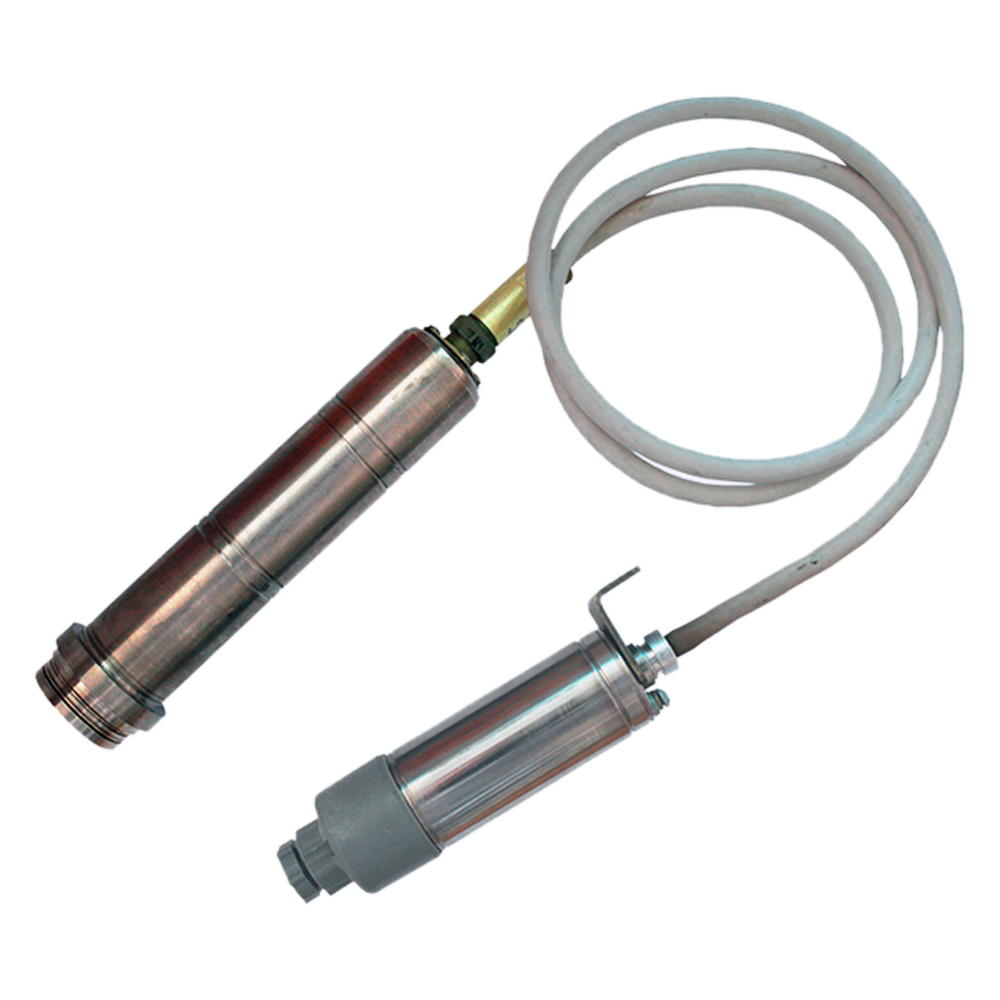

  • Преобразователь и электронный блок разнесены и соединяются друг с другом кабельной перемычкой, длина которой в соответствии с заказом может быть до 5 метров.
  • В состав электронного блока входит микропроцессор, с помощью которого производится алгоритмическая компенсация погрешностей.

Датчики давления 4-20 мА МИДА-ДИ-12П-06-Ех-К применяются в системах регулирования и контроля смесей газов с жидкими и твердыми включениями.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа; 0-100 МПа; 0-160 МПа; 0-250 МПа; 0-400 МПа; 0-600 МПа; 0-1000 МПа; 0-1600 МПа
Основная погрешность ±0,5%
Температурная погрешность

Не превышает 0,5% во всём рабочем диапазоне температур

Допустимая перегрузка (Перегрузочное давление) До 1,5хВПИ, для ВПИ не более 25 МПа;

до 1,25хВПИ, для ВПИ от 40 и выше, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40...+300°С - для зоны А датчика; -40…+80°С - для окружающего электронный блок воздуха (зона C)
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP64
Тип электроподключения Сальник прямой (П); разъем РСГ7ТВ (Р)
Принцип действия Тензометрический
Вес Не более 0,4 кг

Структура обозначения, пример заказа

МИДА-ДИ-12П-06
Ex
К
0,5
160 МПа
М40
П

Тип подключения

Присоединение к процессу

Верхний предел измерения

Абсолютное значение предела допускаемой основной погрешности

Алгоритмическая компенсация погрешностей

Взрывозащищенное исполнение

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

  • Датчик избыточного давления МИДА-ДИ-12П.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке в паспорте).
  • Кольцо уплотнительное (резиновое) ∅2,2х∅33 для МИДА-ДИ-12П-06-К до +200 °С.
  • Прокладка медная (кольцо) для МИДА-ДИ-12П-06-К свыше +200 °С.
  • Устройство обнуления МИДА-УО-402 (количество устройств для партии датчиков должно быть указано в заказе).
