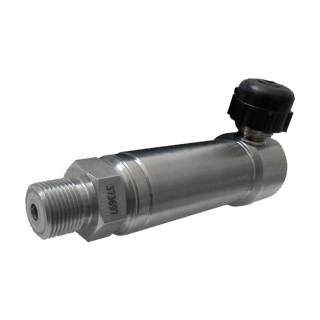

МИДА-ДИ-13П-Ex-ПМ20 датчики избыточного давления взрывозащищенные с открытой измерительной мембраной

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Жидкости с твёрдыми включениями, пульпа

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: G1/2, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4, 1ExiaIICT4

Описание

Взрывозащищенные датчики избыточного давления с повышенной износостойкостью МИДА-ДИ-13П-Ex-ПМ20 предназначены для непрерывного преобразования значения избыточного давления (ДИ) смесей газов с жидкими и твердыми включениями, в унифицированный сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления давлением.

Особенности:
- Повышенная износостойкость (рабочая среда -жидкости с твёрдыми включениями, вязкие жидкости, пульпа).
- Искробезопасная электрическая цепь.
- Эксплуатируются только в комплекте с устройствами, обеспечивающими их питание и взрывозащиту вида «искробезопасная электрическая цепь», в том числе с блоками питания и преобразования сигналов МИДА-БПП-102-Ех, барьерами искрозащиты МИДА-БИЗ-105-Ех, МИДА-БИЗ-107-Ех.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-1,0 МПа … 0-80 МПа
Основная погрешность ±0,5 %
Температурная погрешность
  • 1,6 (для 0,15);
  • 2 (для 0,2 и 0,25 %);
  • 3 (для 0,5 %)
Допустимая перегрузка (Перегрузочное давление) до 1,5хВПИ, для ВПИ не более 25 МПа;

до 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40 ... +80 °С
Климатическое исполнение (диапазон рабочих температур) У1, У2, УХЛ3.1
Исполнение по степени защиты IP65
Тип электроподключения Сальник пластмассовый прямой (ПП), угловой (УП); сальник металлический прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ, УММ-15); разъём РСГ4ТВ (ПР), разъём 2РМТ22 (Р2), разъём 2РМТ14 (Р3), разъём 2РМГ14 (Р4), разъём

Структура обозначения, пример заказа

МИДА-ДИ-13П-Ex-ПМ20
УХЛ3.1
0,5
1,6 МПа
01
М20х1,5
УМ

Тип подключения

Тип присоединительного штуцера

Код выходного сигнала (линии):
01-4-20 мА (2-провод);
02-0-5 мА (3-провод);
03-0-5 В;
04-0-5 мА (4-провод);
05/1-0,4-2 В (3-провод);
05/2-0,5-4,5 В (3-провод);
05/4-0-10 В (3-провод)

Верхний предел измерения избыточного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

  • Датчик давления МИДА-ДИ-13П-Ex-ПМ20.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке в паспорте).
  • Кольцо паронитовое (прокладка).
  • Кольцо (прокладка) с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
  • Розетка РСГ4ТВ с кожухом.
  • Розетка 2РМТ22КПН4Г3В1В (для датчика с разъемом Р2, УР2,Р5, УР5).
  • Розетка 2РМТ14КПН4Г1В1В (для датчика с разъемом Р3, УР3,Р4, УР4).

Дополнительная комплектация, опции

  • Хомут с винтом М3, гайкой М3, шайбой.
  • Гаситель пульсаций (демпфер) МИДА-ГП-501.
