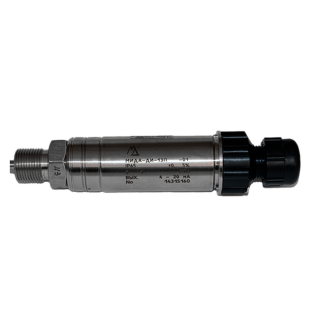

МИДА-ДИ-13П-КН датчики избыточного давления с перенастраиваемыми диапазонами измерений

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Высокоточные датчики давления МИДА-ДИ-13П-КН предназначены для непрерывного преобразования значения избыточного давления (ДИ) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением, в том числе в пищевой промышленности.

Особенности МИДА-ДИ-13П-КН:

  • Преобразователь давления МИДА-ДИ-13П-КН с перенастройкой диапазона измерений, проводимой посредством устройства связи с персональным компьютером и программного обеспечения или устройства перенастройки диапазона.
  • Корректировка НУЛЯ производится с помощью устройства связи или устройства обнуления.
  • Перенастраиваемый верхний предел измерений, доля от верхнего предела базового диапазона измерений, не менее 0,1.
  • Смещение нижнего предела измерений, доля от верхнего предела базового диапазона измерений, не более 0,9.

Датчики давления МИДА-ДИ-13П-КН используются в общепромышленных системах контроля и регулирования, в т. ч. в атомной электроэнергетике.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,01 МПа; 0-0,016 МПа; 0-0,025 МПа; 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа; 0-100 МПа; 0-160 МПа
Основная погрешность ±0,25%
Допустимая перегрузка (Перегрузочное давление) до 1,5хВПИ, для ВПИ не более 25 МПа;

до 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40...+80°С
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65
Тип электроподключения Сальник пластмассовый: прямой (ПП), угловой (УП); сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъём РСГ4ТВ (ПР), разъём 2РМТ22 (УР2), разъём 2РМТ14 (УР3), разъём 2РМГ14 (УР4), разъём 2Р
Вес Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДИ-13П-КН
У2
0,25
160 МПа
М20х1,5
ПР

Тип подключения

Тип присоединительного штуцера

Верхний предел измерения избыточного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

  • Датчик давления МИДА-ДИ-13П-КН.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке  в паспорте).
  • Кольцо паронитовое (прокладка).
  • Кольцо (прокладка) с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
  • Розетка РСГ7ТВ с кожухом.
  • Устройство обнуления МИДА-УО-402.
  • Устройство связи МИДА-УС-405 или устройство перенастройки диапазона МИДА-УПД-406.

Дополнительная комплектация, опции

  • Хомут с винтом М3, гайкой М3, шайбой.
  • Гаситель пульсаций (демпфер) МИДА-ГП-501.
