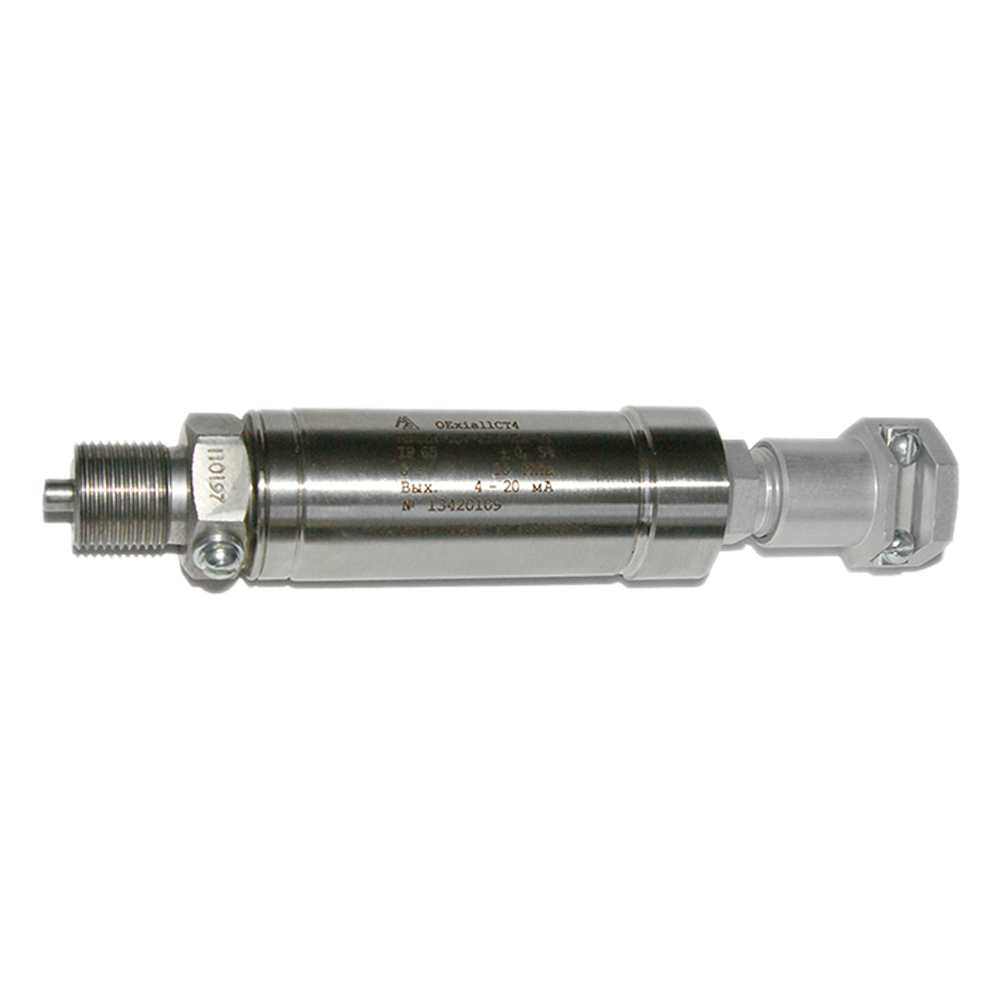

МИДА-ДИВ-13П-Ех датчики избыточного давления-разрежения взрывозащищенные

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 4-20 мА

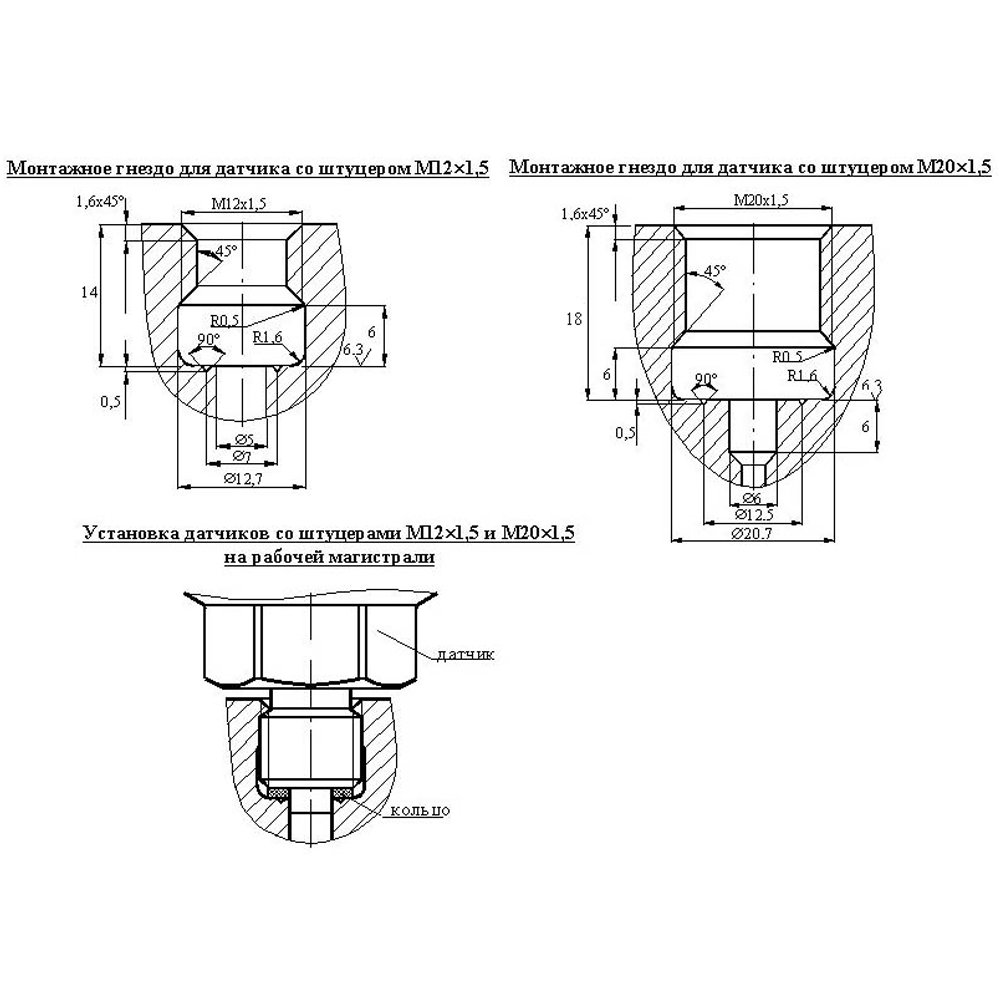

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные датчики МИДА-ДИВ-13П-Ех предназначены для непрерывного преобразования значения избыточного давления-разрежения (ДИВ) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока или напряжения постоянного тока.

Особенности датчиков избыточного давления-разрежения МИДА-ДИВ-13П-Ех:

  • Искробезопасная электрическая цепь.

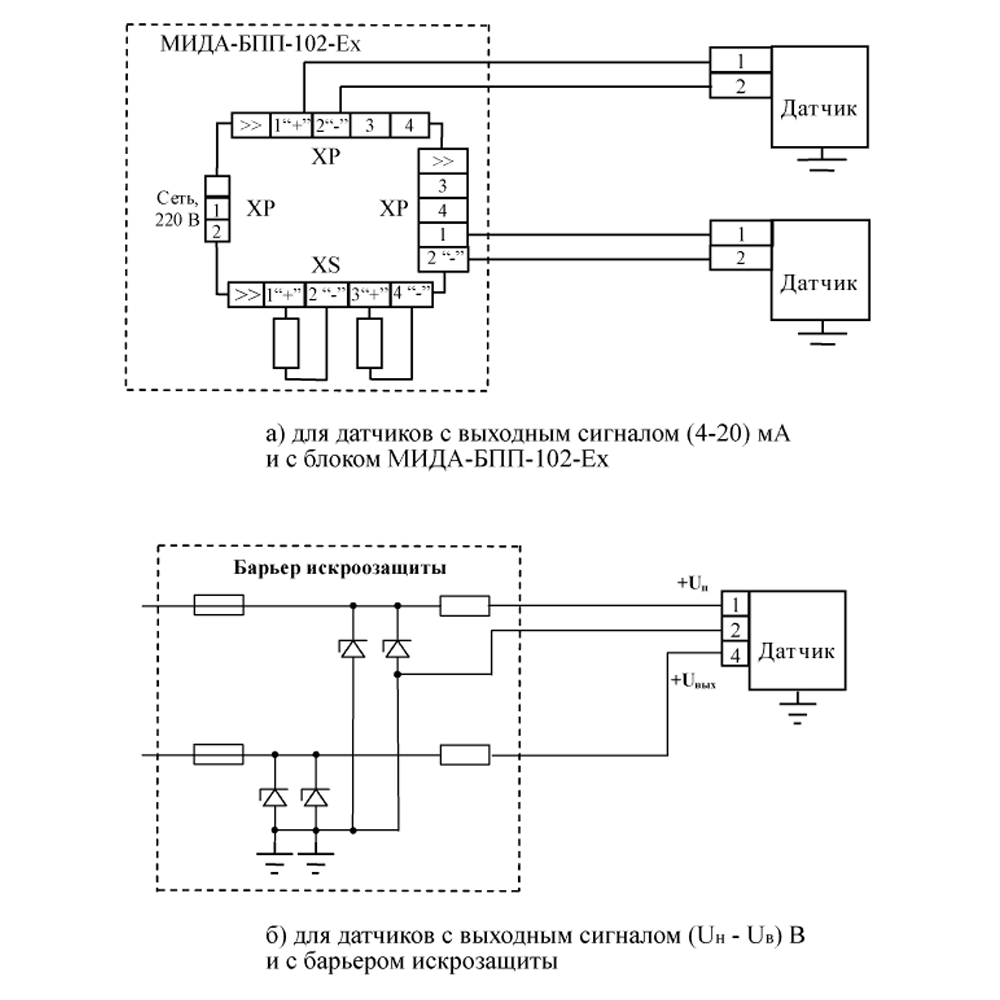

  • Блоки питания и преобразования сигнала датчиков, барьеры искрозащиты: МИДА-БПП-102-Ех; МИДА-БИЗ-105-Ex; МИДА-БИЗ-107-Ех.

Преобразователи давления МИДА-ДИВ-13П-Ех используются в общепромышленных системах контроля и регулирования давлением, в атомной электроэнергетики, в том числе в пищевой промышленности.

Технические характеристики

Диапазон измерений (Пределы уставок) -0,02...0,02 МПа; -0,03...0,03 МПа; -0,05...0,05 МПа; -0,1...0,06 МПа; -0,1...0,15 МПа; -0,1...0,3 МПа; -0,1...0,5 МПа; -0,1...0,9 МПа; -0,1...1,5 МПа; -0,1...2,4 МПа
Основная погрешность ±0,5%; ±1,0%
Температурная погрешность
  • 3 (для 0,5%)
  • 4 (для 1,0%)
Допустимая перегрузка (Перегрузочное давление) До 1,5хВПИ, для ВПИ не более 25 МПа, где ВПИ - верхний предел измерения избыточного давления
Температура контролируемой среды -40...+80°С
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65

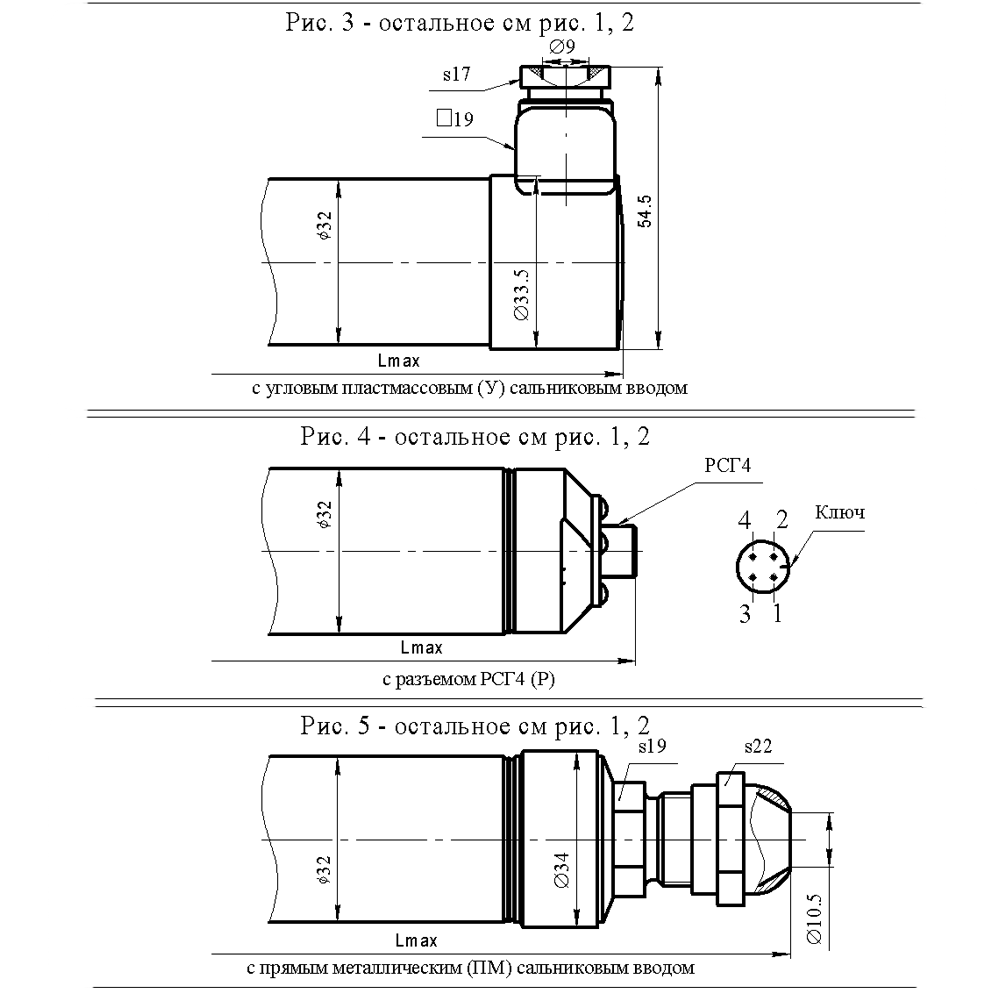

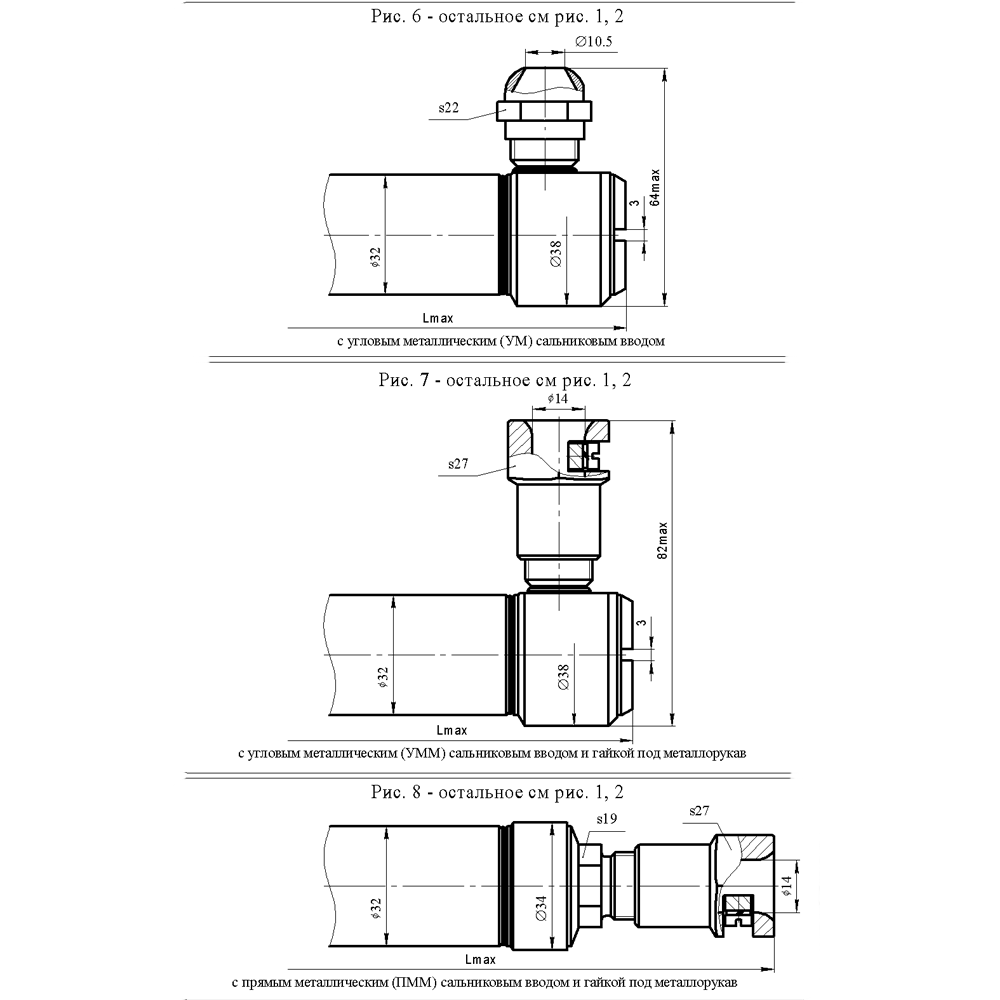

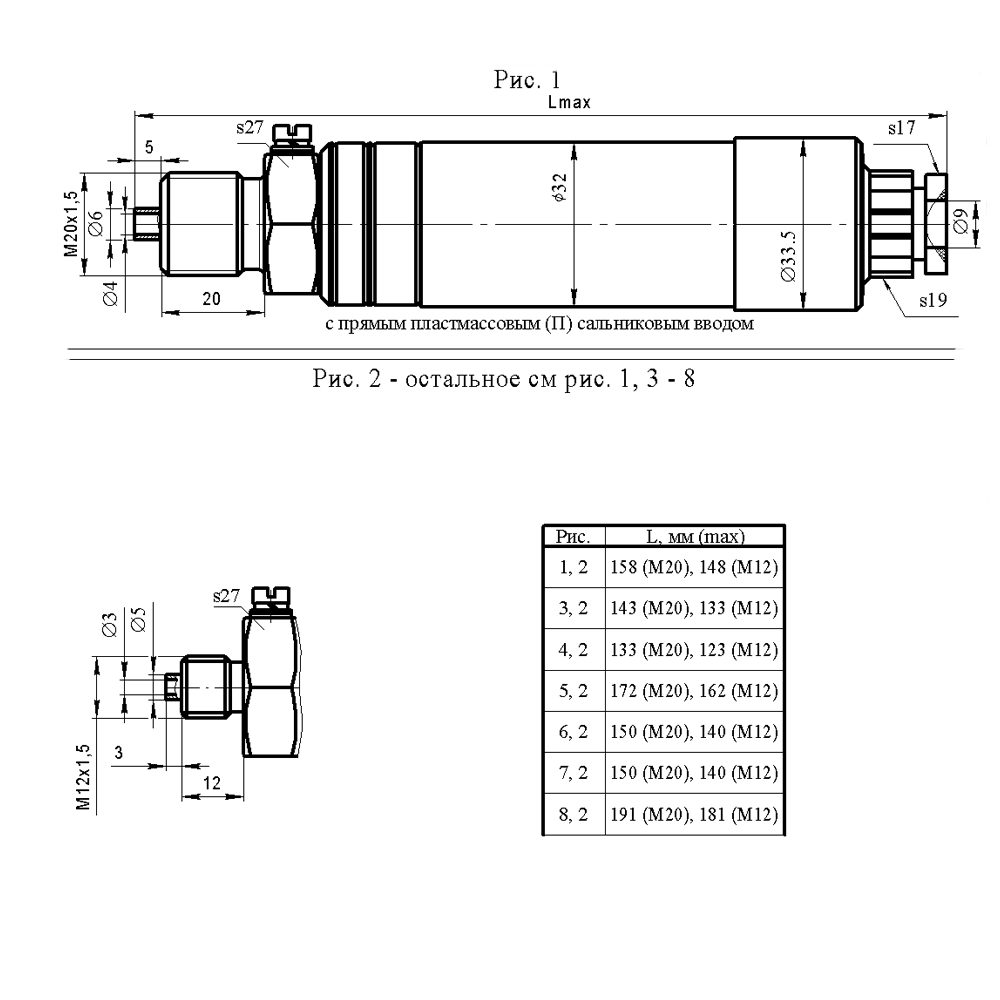

Тип электроподключения Сальник пластмассовый: прямой (ПП), угловой (УП); сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъём РСГ4ТВ (ПР), разъём 2РМТ22 (УР2), разъём 2РМТ14 (УР3), разъём 2РМГ14 (УР4), разъём 2Р
Вес Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДИВ-13П-Ех
У2
1,0
1,5 МПа
05
М20х1,5
ПМ

Тип подключения

Тип присоединительного штуцера

Код выходного сигнала (линии):
01-4-20 мА (2-провод)
02-0-5 мА (3-провод)
03-0-5 В
04-0-5 мА (4-провод)
05/1-0,4-2 В (3-провод)
05/2-0,5-4,5 В (3-провод)
05/4-0-10 В (3-провод)

Верхний предел измерения избыточного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

  • Датчик давления 4-20 мА МИДА-ДИВ-13П-Ех.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке в паспорте).
  • Кольцо паронитовое (прокладка).
  • Кольцо (прокладка) с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
  • Розетка РСГ4ТВ с кожухом.
  • Розетка 2РМТ22КПН4Г3В1В (для датчика с разъемом Р2, УР2,Р5, УР5).
  • Розетка 2РМТ14КПН4Г1В1В (для датчика с разъемом Р3, УР3,Р4, УР4).

Дополнительная комплектация, опции

  • Хомут с винтом М3, гайкой М3, шайбой.
  • Гаситель пульсаций (демпфер) МИДА-ГП-501.
