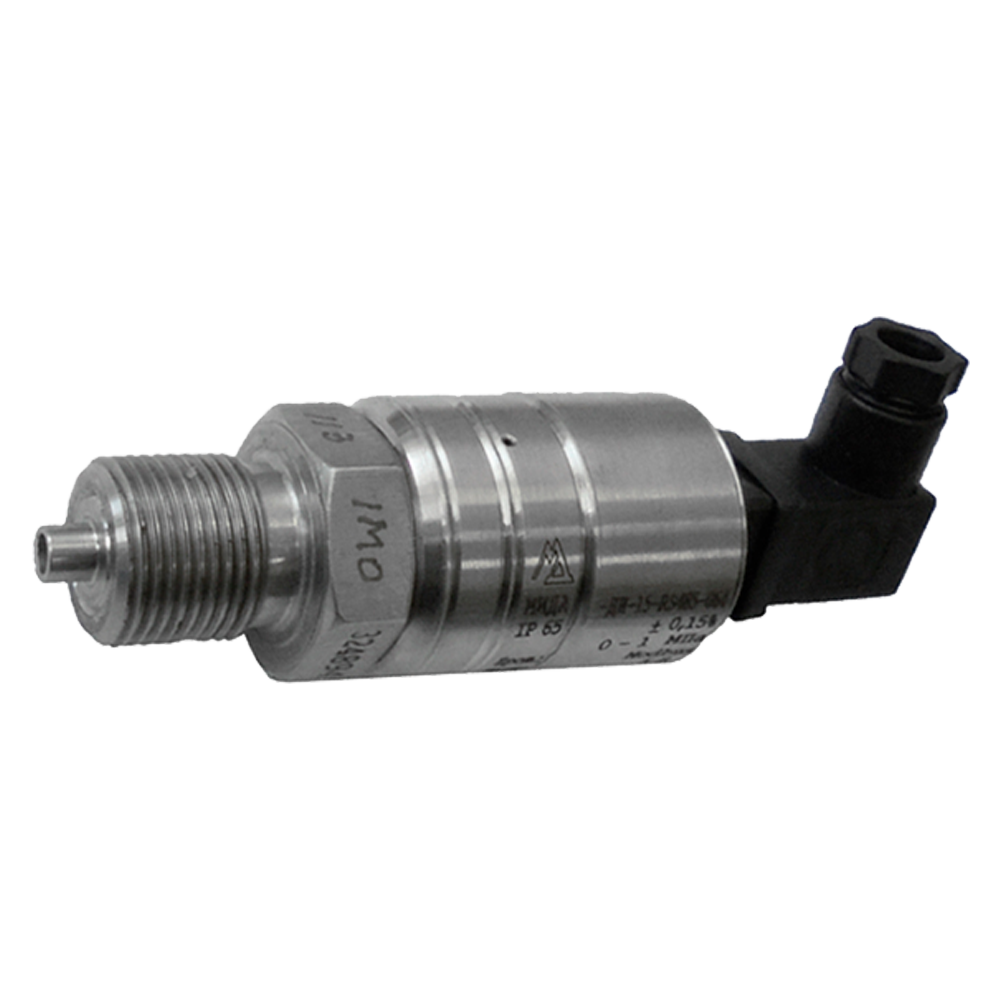

МИДА-ДИВ-15-Ex-Ц датчики избыточного давления-разрежения взрывозащищенные высокоточные с цифровым выходным сигналом

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: RS-485, UART

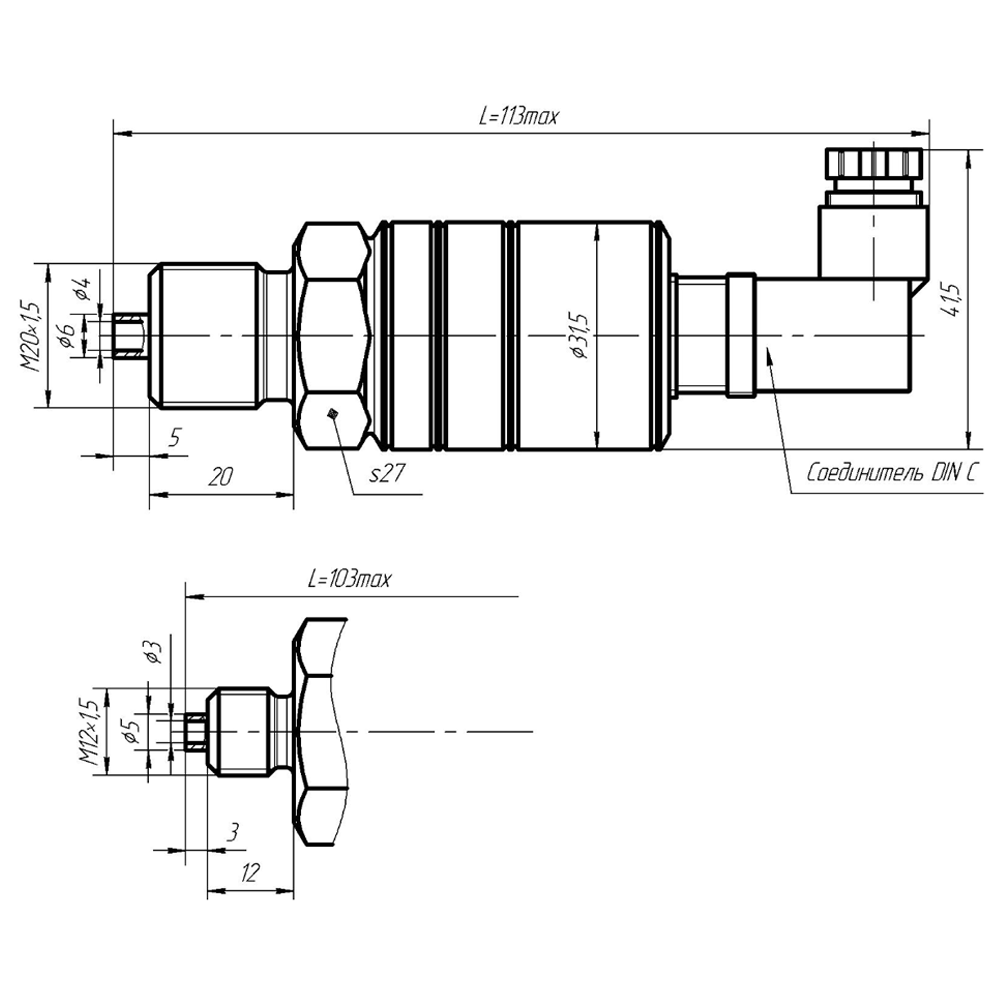

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIIBT4

Описание

Высокоточные взрывозащищенные датчики давления МИДА-ДИВ-15-Ex-Ц предназначены для пропорционального преобразования значения избыточного давления-разрежения (ДИВ) жидкостей и газов в цифровой сигнал интерфейса UART со специальным протоколом обмена Mida,  либо сигнал интерфейса RS485 с протоколом обмена на базе  Modbus-протокола или протоколом обмена Mida в системах контроля и управления технологическими процессами в различных отраслях промышленности.

Особенности цифровых протоколов Mida и Modbus:
- Протокол определяет структуру сообщений, которая используется и распознается устройствами, подключаемыми к каналу передачи данных (магистрали или линии связи).
- Описывает способ запроса устройством доступа к преобразователям, способ ответа на запросы, методы определения ошибок и реакции на ошибки.
- Mida предполагает одно активное устройство в линии (мастер – Master) и одно пассивное подчиненное устройство (подчиненный – Slave). Modbus предполагает одно активное (запрашивающее) устройство в линии (мастер – Master), которое может опрашивать множество пассивных подчиненных устройств (подчиненный – Slave), обращаясь к ним по уникальному в линии адресу.
 - Максимальное расстояние передачи без повторителей для интерфейса UART не более 20 м (Mida) и не более 1200 м (Modbus).

Особенности:
- Вид взрывозащиты - «искробезопасная электрическая цепь».

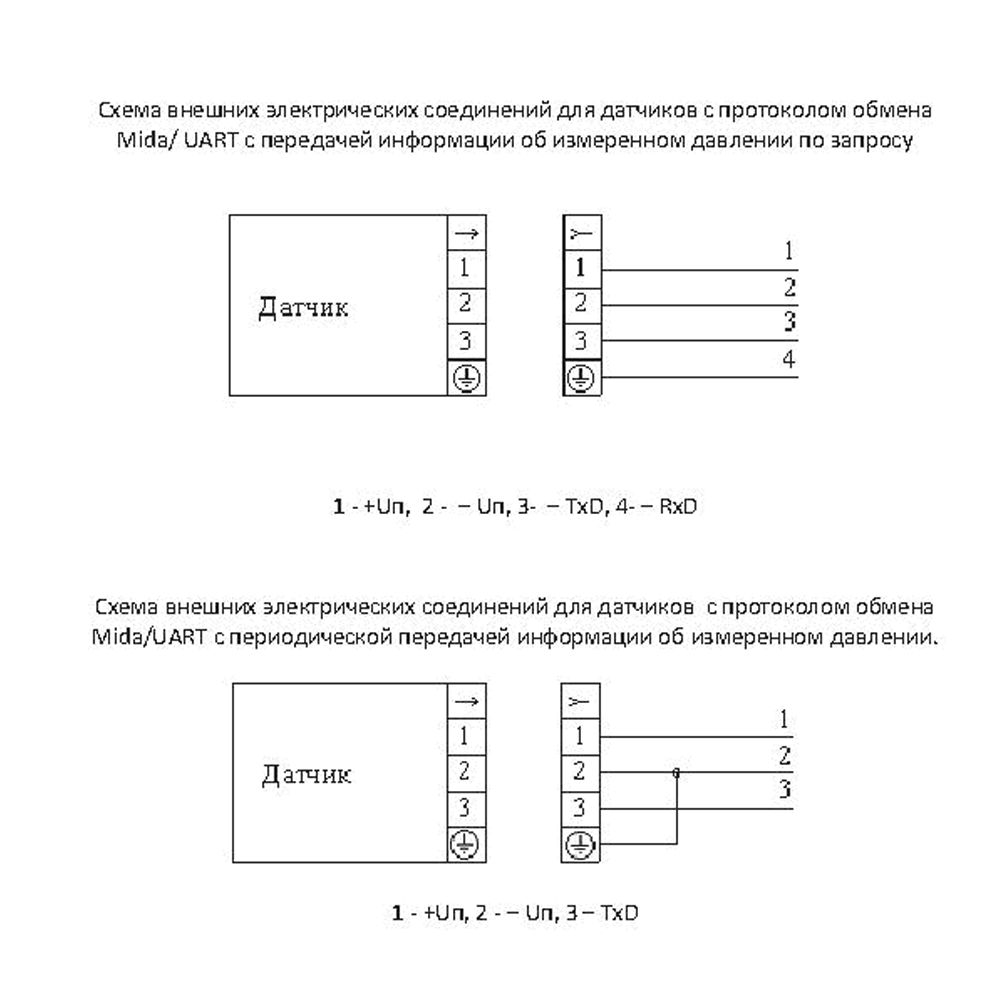

- Датчики с цифровым выходным сигналом физического уровня интерфейса UART с протоколом обмена Mida (МИДА-ДИВ-15-Ex-Ц-061, 062).
- Датчики с цифровым выходным сигналом интерфейса RS485 с протоколом обмена Mida (МИДА-ДИВ-15-Ex-Ц-063).
- Датчики с цифровым выходным сигналом физического уровня интерфейса RS485 с протоколом обмена Modbus (МИДА-ДИВ-15-Ex-Ц-064, 065).

Области применения
Системы контроля и управления технологическими процессами в различных отраслях промышленности, энергетики, коммунального хозяйства, транспорта, в том числе на газораспределительных пунктах (ГРП), а также в автоматизированных системах коммерческого учета расхода природного газа.

Технические характеристики

Диапазон измерений (Пределы уставок) -0,02...0,02 МПа; -0,03...0,03 МПа; -0,05...0,05 МПа; -0,1...0,06 МПа; -0,1...0,15 МПа; -0,1...0,3 МПа; -0,1...0,5; -0,1...0,9; -0,1...1,5 МПа; -0,1...2,4 МПа
Основная погрешность ±0,15 %; ±0,25 %; ±0,5 %
Допустимая перегрузка (Перегрузочное давление) до 1,5хВПИ (кратковременно до 15 мин.), для ВПИ не более 25 МПа;

до 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40 ... +80 °С
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65
Тип электроподключения Соединитель DIN C
Принцип действия Тензометрический
Вес 0,25 кг

Структура обозначения, пример заказа

МИДА-ДИВ-15
Ex
Ц
IP65
0,25
-0,1
2,4
063
М12
DIN C

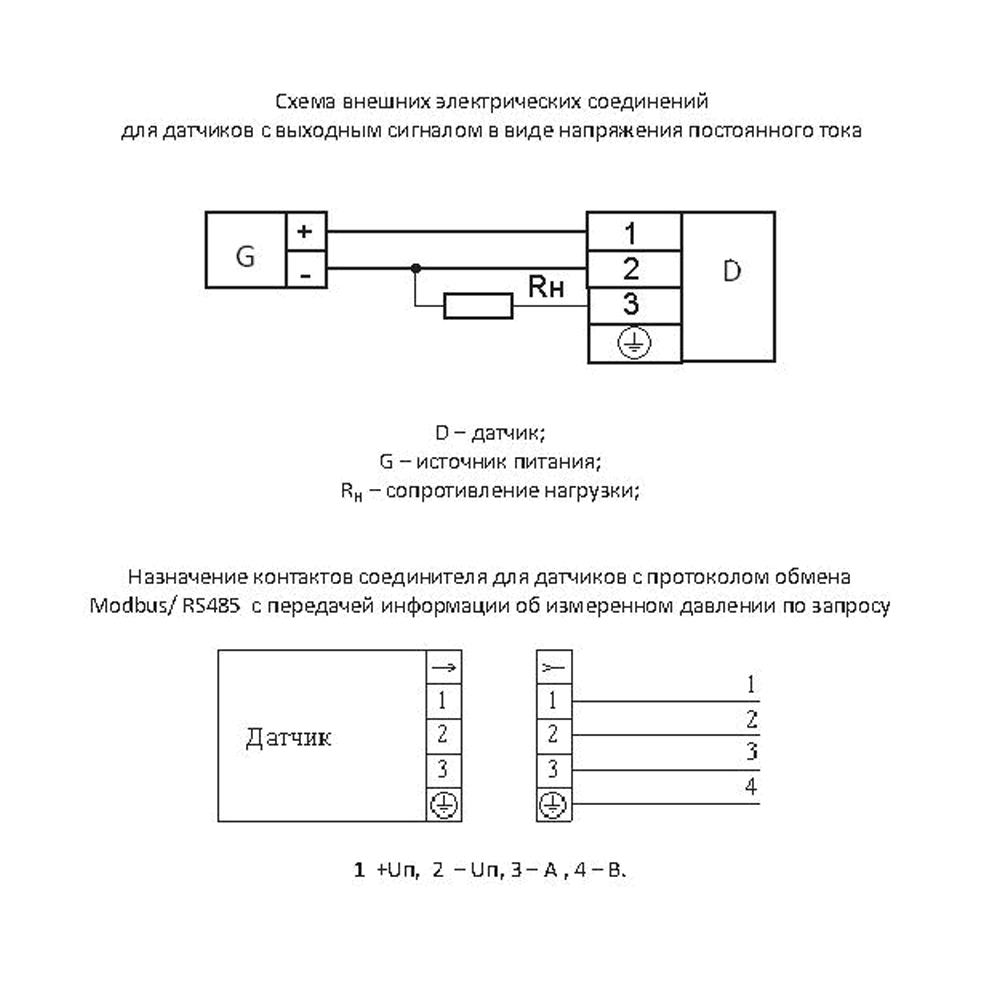

Вид электрического подключения

Код присоединительного штуцера

Код выходного сигнала (линии):
061, 062 -UART/Mida;
063 - RS485/Mida;
064, 065 - RS485/Modbus

Верхний предел измерения

Нижний предел измерения

Приведенная погрешность

Степень защиты оболочки

С цифровым выходным сигналом

Взрывозащищенное исполнение

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

  • Датчик давления МИДА-15-UART(RS485) .
  • Руководство по эксплуатации.
  • Паспорт.
  • Соединитель DIN С (комплект).
  • Программа Mida15Tool или Mida15Tool Modbus (поставляется на CD диске в соответствии с заказом).
  • Кольцо (уплотнительная паронитовая прокладка), поставляется для датчиков со штуцером М12, М20.

Дополнительная комплектация, опции

  • Устройство связи МИДА-УС-408-UART (преобразователь интерфейсов UART/USB без гальванической развязки).
  • Устройство связи МИДА-УС-408-RS485 (преобразователь интерфейсов RS485/USB без гальванической развязки).
  • Устройство связи МИДА-УС-410 (преобразователь интерфейсов RS485/USB c гальванической развязкой).
