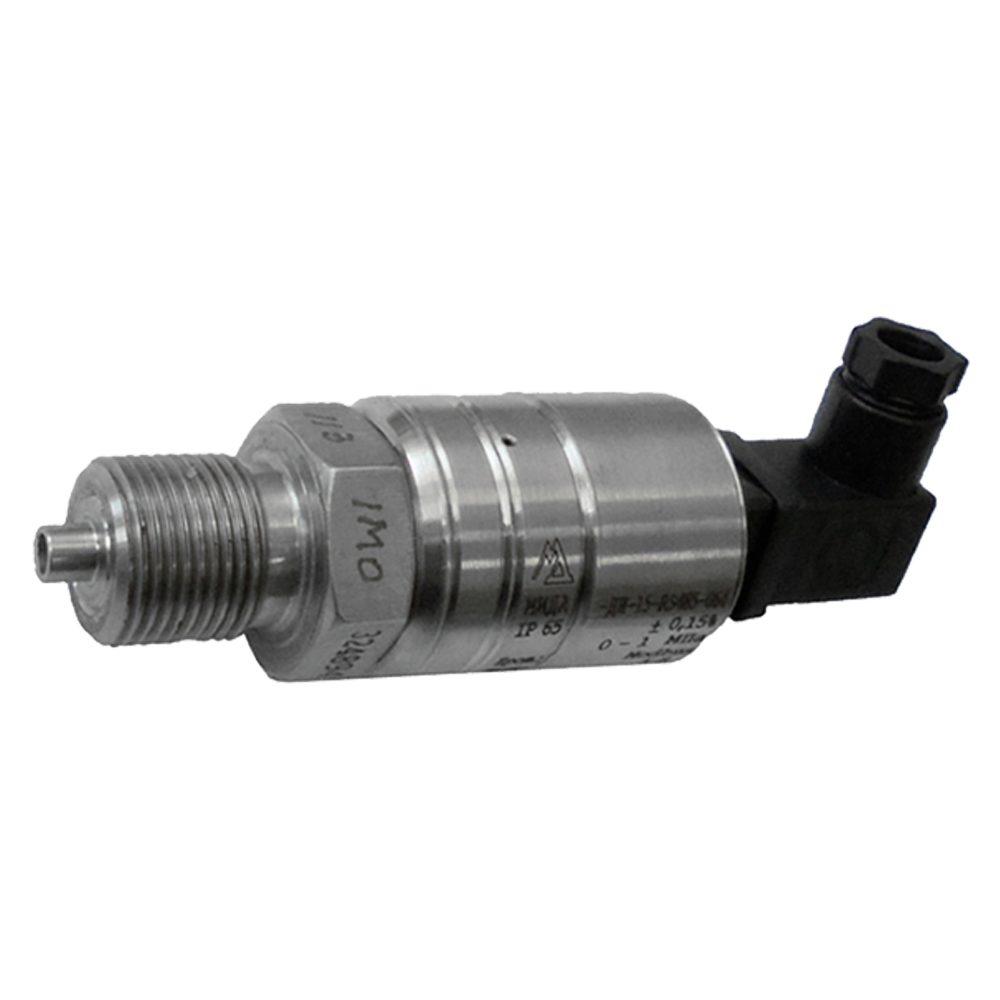

МИДА-ДВ-15 датчики разрежения высокоточные

Скачать PDF

Вид давления: Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Описание

Высокоточные датчики давления МИДА-ДВ-15 предназначены для пропорционального преобразования значения разрежения давления (ДВ) жидкостей и газов в выходной сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления технологическими процессами в различных отраслях промышленности.

Особенности:
- Датчики с выходным сигналом в виде постоянного тока 4-20 мА (МИДА-ДВ-15-01). Имеют корректоры НУЛЯ и МАКСИМУМА.
- Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДВ-15-051,-052). Имеют корректоры НУЛЯ и МАКСИМУМА.
- Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДВ-15-055,-057). Имеют пропорциональную зависимость выходного сигнала от напряжения питания. Не имеют корректоров НУЛЯ и МАКСИМУМА.
- Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДВ-15-058,-059). Имеют пропорциональную зависимость выходного сигнала от напряжения питания и корректоры НУЛЯ и МАКСИМУМА.

Области применения
Системы контроля и управления технологическими процессами в различных отраслях промышленности, энергетики, коммунального хозяйства, транспорта, в том числе на газораспределительных пунктах (ГРП), а также в автоматизированных системах коммерческого учета расхода природного газа.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,01 МПа; 0-0,016 МПа; 0-0,025 МПа; 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа
Основная погрешность ±0,15 %; ±0,25 %; ±0,5 %
Допустимая перегрузка (Перегрузочное давление) до 1,5хВПИ (кратковременно до 15 мин.), для ВПИ не более 25 МПа;

до 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40 ... +80 °С
Климатическое исполнение (диапазон рабочих температур) У1, У2, УХЛ3.1
Исполнение по степени защиты IP65
Тип электроподключения Соединитель DIN C
Принцип действия Тензометрический
Вес 0,25 кг

Структура обозначения, пример заказа

МИДА-ДВ-15
IP65
0,5
0
0,04
МПа
055

Код выходного сигнала (линии):
01 - 4-20 мА (2-проводная);
051, 055 - 0,4-2,0 В;
052, 057 - 0,5-4,5 В

Единицы измерения

Верхний предел измерения

Нижний предел измерения

Приведенная погрешность

Степень защиты оболочки

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

  • Датчик давления МИДА-15.
  • Руководство по эксплуатации.
  • Паспорт.
  • Соединитель DIN С (комплект).
  • Кольцо (уплотнительная паронитовая прокладка).

Дополнительная комплектация, опции

  • Гаситель пульсаций (демпфер) МИДА-ГП-501.
