ПД-1Т, ПД-1Н, ПД-1ТН преобразователи малых давлений

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: М20х1,5, М30х2

Маркировка взрывозащиты: нет

Описание

Преобразователи малых давлений ПД-1Т, ПД-1Н и ПД-1ТН используются для преобразования избыточного давления или разрежения (вакуума) в унифицированный сигнал постоянного тока. Класс точности - 1,5 или 2,5.

Корпус преобразователей ПД-1.Т (Н, ТН)  изготавливается из алюминиевого сплава, прямоугольный​​.

Преобразователи малых давлений ПД-1Т, ПД-1Н и ПД-1ТН применяются для измерения малых давлений газов в различных отраслях промышленности в том числе в ЖКХ для оснащения котельных и т.п.

Преобразователи давления ПД-1Т, ПД-1Н и ПД-1ТН устойчивы к вибрациям и защищены от проникновения пыли и воды.

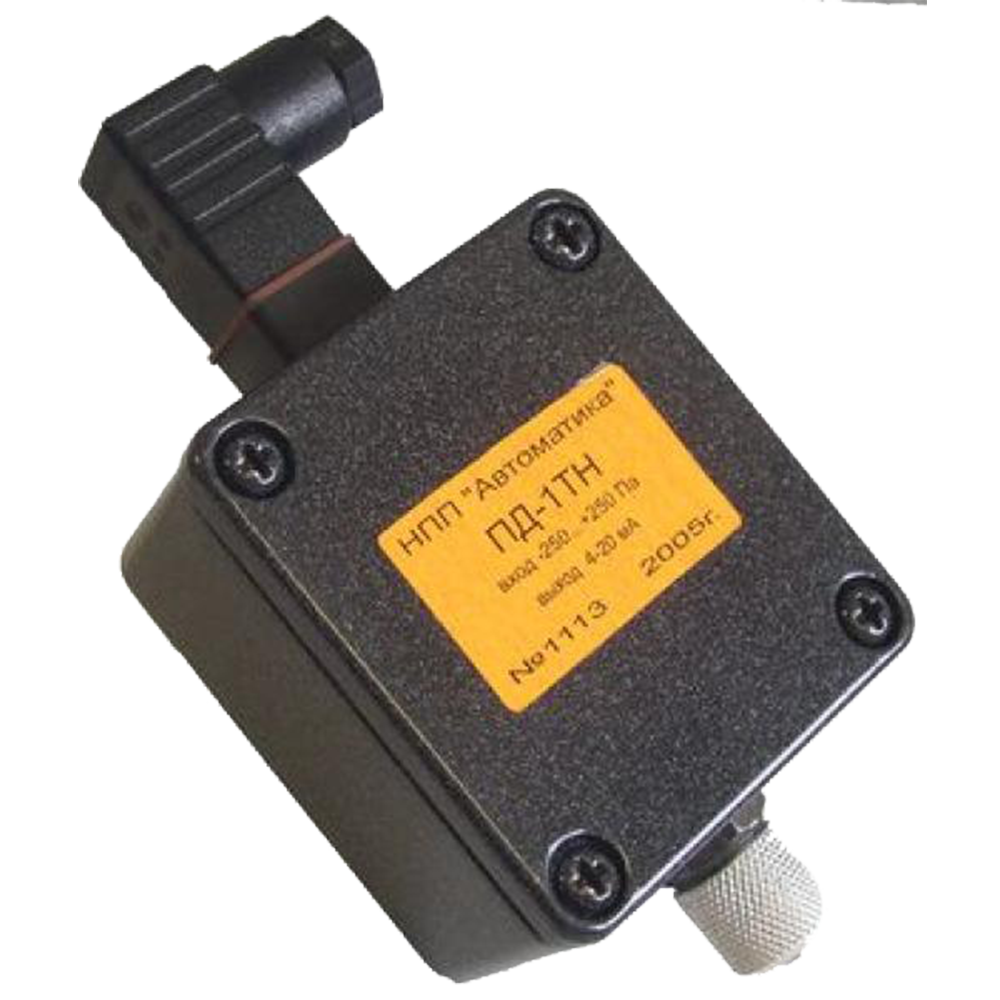

Преобразователи ПД-1Т, ПД-1Н и ПД-1ТН конструктивно состоят из алюминиевого корпуса прямоугольной формы с входным штуцером из нержавеющей стали и электронной платы.

Технические характеристики

Диапазон измерений (Пределы уставок) -7,5...0 кПа; 0...7,5 кПа; ±4 кПа
Основная погрешность ±1,5%; ±2,5%
Температурная погрешность

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха в пределах эксплуатационных условий, на каждые 10°С, не превышает по выходному сигналу: ±1,0%.

Допустимая перегрузка (Перегрузочное давление) не более 125 % от верхнего предела измерения
Температура контролируемой среды -25...+85°С
Материалы изготовления Корпус - дюралюминий с полимерным покрытием; штуцер - нержавеющая сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP54
Питание = 24 В
Принцип действия Тензометрический
Габаритные размеры 121×58×35 мм
Вес 0,3 кг

Структура обозначения, пример заказа

ПД-1
Т
05

Шифр выходного сигнала (05 - 0...5 мА, 42 - 4...20 мА)

Шифр диапазона измерения (см. таблицу "Варианты исполнений)

Обозначение модели

Варианты исполнений

Вариант исполнения

Тип преобразуемого давления

Исполнение тензорезистивного датчика

Диапазон измерения, кПа*

Тип рабочей среды

Тип выходного сигнала

ПД-1.Т.42

Разрежение (вакуума) - тягомер

полисиликоновый

0...-0,25;
0...-0,5;
0...-1;
0...-2,5;
0...-5;
0...-7,5

неагрессивные пары, газы малого давления

4...20 мА

ПД-1.Т.05

0...5 мА

ПД-1.Н.42

Избыточного давления - напоромер

0...0,25;
0...0,5;
0...1;
0...2,5;
0...5;
0...7,5

4...20 мА

ПД-1.Н.05

0...5 мА

ПД-1.ТН.42

Малого избыточного давления и разрежения - тягонапоромер

± 0,125;
± 0,25;
± 0,5;
± 1,0;
± 1,25;
± 2,5;
± 4,0

4...20 мА

ПД-1.ТН.05

0...5 мА

* По желанию Заказчика возможна поставка преобразователей с другими диапазонами измерения

Стандартный комплект поставки

  • Преобразователь давления.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.
