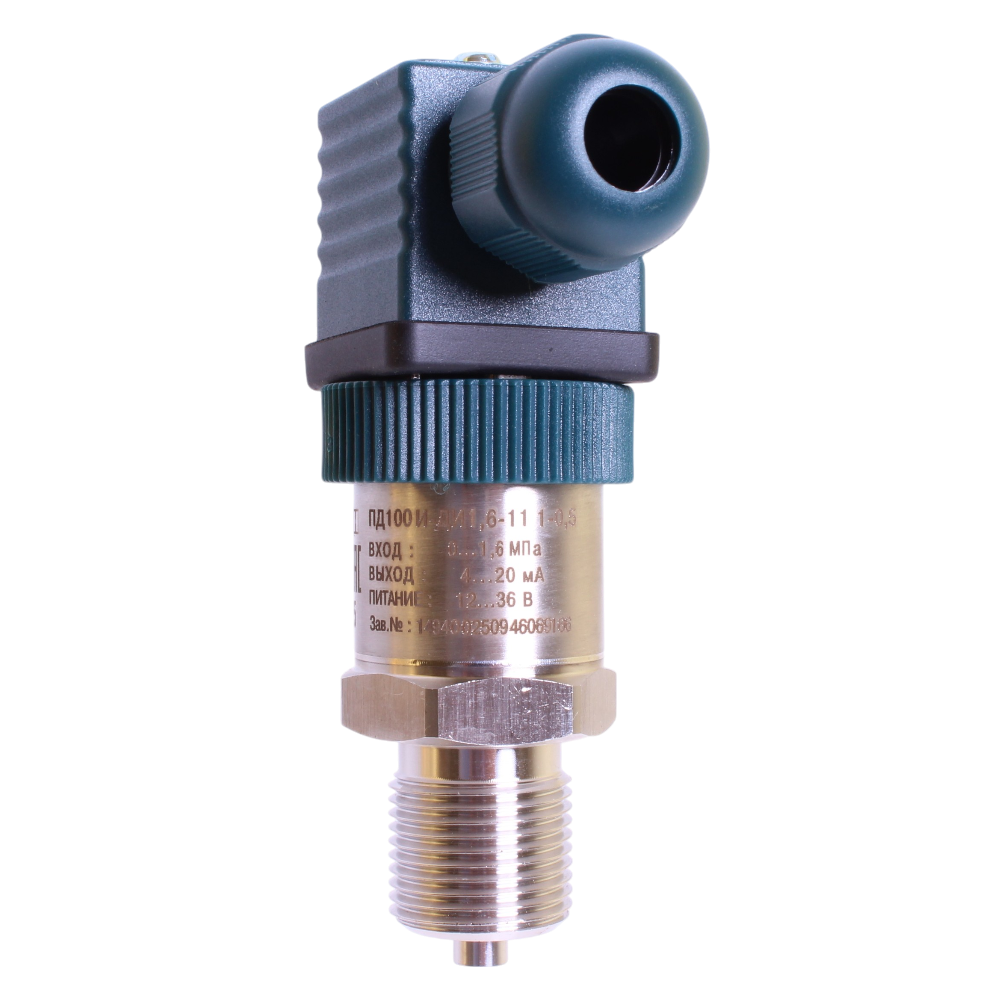

ПД100И датчики давления с увеличенным межповерочным интервалом

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Датчики давления ПД100И имеют увеличенный межповерочный интервал (4-5 лет) и в основном предназначены для измерения давления в составе систем учета тепла (теплосчетчиков, тепловычислителей) в ЖКХ, а также в системах, требующих увеличенного межповерочного и гарантийного интервалов: удаленные и труднодоступные места мониторинга в нефтегазовой сфере, испытательной и лабораторной технике.

В датчиках давления 4-20 мА ПД100И применен высокостабильный сенсор. Для улучшения пылевлагозащиты плата нормирующего преобразователя покрыта неполимеризующимся компаундом.

  • Плата нормирующего преобразователя покрыта неполимеризующимся компаундом.
  • Высокостабильный сенсор вваривается в штуцер лазерной сваркой.

Технические характеристики

Диапазон измерений (Пределы уставок) ДА: 0,25; 0,4; 0,6; 1,0; 1,6 МПа
ДВ: 0,016; 0,025; 0,04; 0,06; 0,1 МПа
ДИ: 0,016; 0,025; 0,04; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0 МПа
ДИВ: 0,02; 0,03; 0,05; 0,08; 0,1; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа
Основная погрешность ±0,25%; ±0,5%
Допустимая перегрузка (Перегрузочное давление) Не менее 200% ВПИ
Температура контролируемой среды -40...+100°С
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP65
Питание = 12 В, = 24 В
Тип электроподключения EN175301-803 форма А (DIN 43650-A)
Габаритные размеры Высота: не более 92 мм
Вес 0,18 кг

Структура обозначения, пример заказа

ПД-100И
-ДА
0,6 МПа
-111
-0,5

Класс точности:
±0,25% от ВПИ
±0,5% от ВПИ

Код обозначения модели:
111 - штуцер М20х1,5
171 - штуцер G1/2
181 - штуцер G1/4 (до 6 МПа)

Верхний предел измерения с указанием единицы измерения, ДА: 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа

Тип измеряемого давления:
ДА - абсолютное
ДИ - избыточное
ДИВ - избыточное-вакуумметрическое
ДВ - вакуумметрическое (разрежение)

Наименование модели

Стандартный комплект поставки

  • Преобразователь давления ПД100И.
  • Краткая инструкция.
  • Паспорт и Гарантийный талон.
  • Прокладка уплотнительная – 2 шт.
  • Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом.
