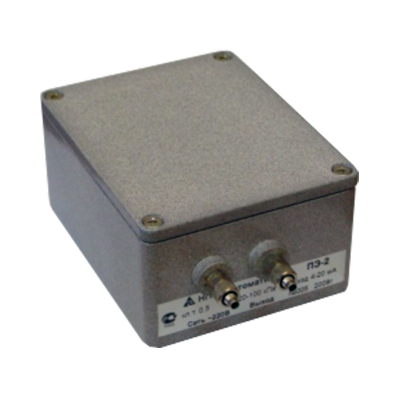

ПЭ-2 преобразователи пневмоэлектрические двухканальные

Скачать PDF

Вид давления: Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА

Маркировка взрывозащиты: нет

Описание

Преобразователи ПЭ-2 предназначены для измерения и преобразования в унифицированный токовый сигнал давления неагрессивных газов или вакуума при работе в автоматических и автоматизированных системах контроля, регулирования и управления технологическими процессами в химической, нефтехимической, газовой, целлюлозно-бумажной и других отраслях промышленности.

Принцип действия двухканального преобразователя давления ПЭ-2 основан на преобразовании давления тензорезистивным датчиком в напряжение постоянного тока, которое усиливается дифференциальным усилителем и затем преобразуется в выходной аналоговый сигнал постоянного тока.

Выпускаются двухканальные и одноканальные пневмоэлектрические преобразователи ПЭ-2.

Технические характеристики

Диапазон измерений (Пределы уставок) ПЭ-2.хП.х: 20...100 кПа
ПЭ-2.хИ.х: 0...4; 0...10; 0...16; 0...25; 0...40; 0...100; 0...160; 0...250 кПа
ПЭ-2.хВ.х: 0...-4; 0...-10; 0...-16; 0...-25; 0...-40; 0...-60 кПа
ПЭ-2.хД.х: 0...100 кПа
Основная погрешность ±0,5 %
Температурная погрешность

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С в пределах рабочих температур не превышает ±0,25 %.

Температура контролируемой среды +5...+50°С
Материалы изготовления Корпус - дюралюминий с полимерным покрытием
Климатическое исполнение (диапазон рабочих температур) УХЛ4.2
Исполнение по степени защиты IP54
Питание ~ 220 В
Принцип действия Тензометрический
Габаритные размеры 150×90×55 мм
Вес 0,6 кг

Структура обозначения, пример заказа

ПЭ-2
.2
.05

Шифр выходного сигнала:
42 - токовый сигнал (4...20) мА
05 - токовый сигнал (0...5) мА
02 - токовый сигнал (0...20) мА

Шифр диапазона измерений

Число каналов

Обозначение модели

Варианты исполнений

По измеряемому давлению:

  • ПЭ-2.хП.х - для преобразования унифицированного пневматического сигнала.
  • ПЭ-2.хИ.х - для преобразования избыточного давления.
  • ПЭ-2.хВ.х - для преобразования вакуума.
  • ПЭ-2.хД.х - для преобразования дифференциального давления. ПЭ-2.хД.х имеет два штуцера для подключения давления «+» (положительный вход давления) и «–» (отрицательный вход давления). Прибор измеряет дифференциальную разницу давлений между этими двумя входами.

По количеству каналов:

  • ПЭ-2.1х.х - одноканальный пневмоэлектрический преобразователь.
  • ПЭ-2.2х.х - двухканальный пневмоэлектрический преобразователь.

По диапазону выходного сигнала:

  • ПЭ-2.хх.05 - диапазон (0…5) мА.
  • ПЭ-2.хх.42 - диапазон (4…20) мА.
  • ПЭ-2.хх.02 - диапазон (0…20) мА.

Стандартный комплект поставки

  • Преобразователь.
  • Техническая документация.
