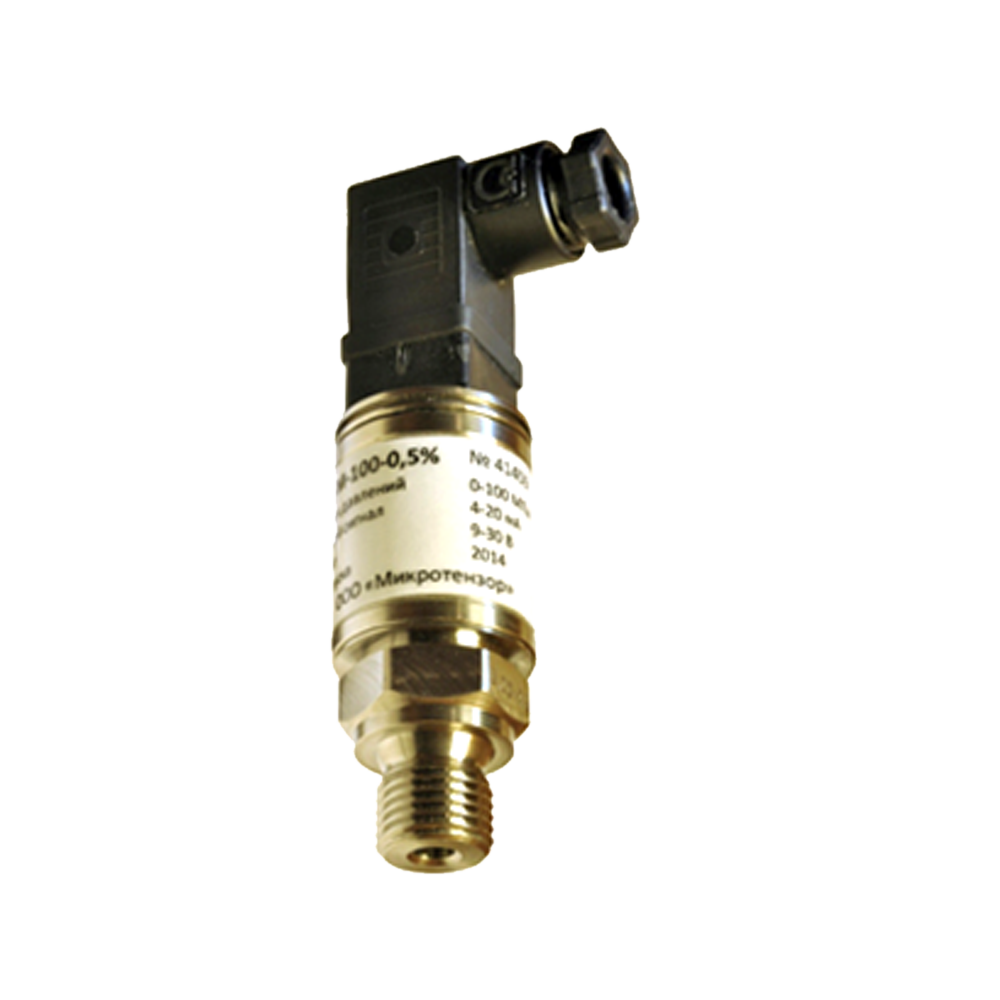

РТМ-М преобразователь давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,5-4,5 В (ратиометрический), Токовый 4-20 мА

Присоединение к процессу: G1/4, К1/4, М12х1,25

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Преобразователи давления РТМ-М предназначены для непрерывного преобразования избыточного давления в унифицированный аналоговый электрический выходной сигнал, используемый в качестве входного в системах сбора данных, автоматического регулирования и управления технологическими процессами.

Области применения РТМ-М:

  • Промышленная автоматика.
  • Нефтегазовая промышленность.
  • Гидравлика/Пневматика.
  • Насосные станции/Компрессоры.
  • Теплоучет.

Особенности преобразователя РТМ-М:

  • Диапазон рабочих давлений от 0-0,16 до 0-250 МПа.
  • Диапазон рабочих температур датчика давления 4-20 мА -45...+100°С.
  • Титановый корпус.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа; 0-100 МПа; 0-160 МПа; 0-200 МПа; 0-250 МПа
Основная погрешность ±0,5% FS; ±0,1% FS (для исполнения с верхним пределом измерения 0,1 МПа)
Температурная погрешность
  • ±0,45% FS - дополнительная погрешность;
  • ±0,1% FS (для исполнения с верхним пределом измерения 0,1 МПа)
Допустимая перегрузка (Перегрузочное давление) 0,4 МПа; 0,64 МПа; 1 МПа; 1,6 МПа; 2,4 МПа; 4 МПа; 6,4 МПа; 10 МПа; 16 МПа; 24 МПа; 40 МПа; 64 МПа; 100 МПа; 160 МПа; 150 МПа; 200 МПа; 240 МПа; 300 МПа; 375 МПа
Максимальное рабочее давление -0,1…0,3 МПа; -0,1…0,48 МПа; -0,1…0,75 МПа; -0,1...1,2 МПа; -0,1...1,8 МПа; -0,1…3 МПа; -0,1...4,8 МПа; -0,1…7,5 МПа; -0,1...12 МПа; -0,1…18 МПа; -0,1…30 МПа; -0,1…48 МПа; -0,1...75 МПа; -0,1...100 МПа; -0,1…120 МПа; -0,1...150 МПа; -0,1...175 МПа; -0,1..
Температура контролируемой среды -45...+100°С
Материалы изготовления Нержавеющая сталь, титановый сплав
Исполнение по степени защиты IP65
Питание = 4,5...5,5 В, = 9...30 В
Вес 70 г

Структура обозначения, пример заказа

РТМ
0,1 МПа
±0,1 % FS
М12х1,25

Код резьбовой присоединительной части

Предел допускаемой погрешности: ±0,5 % FS; ±0,1 % FS

Верхний предел измеряемого давления: 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 200; 250 МПа

Конструктивное исполнение по выходному сигналу:

1-М- 4-20мА;

2-М- ратиометрический выходной сигнал 0,5-4,5 В

Серия
