UPT-20, UPT-21 датчики давления интеллектуальные

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Разрежение

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Кислород

Выходной сигнал: HART, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, CLAMP, G1, G1/2, G3/8, NEUMO BioConnect, VARIVENT, Гайка накидная шлицевая, М20х1,5, М44х1,25

Маркировка взрывозащиты: 2ExiaIICT4, 2ExiaIICT5, 2ExiaIICT6, нет

Цена (без учета НДС): По запросу руб.

Описание

Интеллектуальные датчики давления UPT-20, UPT-21 с многофункциональным дисплеем предназначены для измерения и преобразования давления в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА).

Области применения датчиков давления UPT-20, UPT-21:

  • Управление и технология производства.
  • Машиностроение и строительство промышленных предприятий.
  • Фармацевтическое производство и стерильные технологические процессы.
  • Пищевая промышленность.
  • Химическая и нефтехимическая промышленность.

Особенности UPT-20, UPT-21:

  • Преобразователи давления UPT-20, UPT-21 могут применяться как в аналоговых системах, так и в современных коммуникационных системах, использующих протокол HART. Преобразователь давления может конфигурироваться локально с помощью модуля управления с дисплеем или удаленно через систему управления процессом с интерфейсом HART.
  • Регулируемый диапазон перестройки позволяет измерять значения переменных процесса в оптимальном диапазоне величин без влияния на точность измерений.
  • Корпус датчиков UPT-20, UPT-21 может поворачиваться на 330°, а ЖК дисплей может монтироваться в различных положениях с шагом 90°. Показания ЖК дисплея легкочитаемы в любом монтажном положении, с расстояния до 5 м.

Технические характеристики

Диапазон измерений (Пределы уставок) Избыточное давление: от 0...0,4 бар до 0...1000 бар; абсолютное давление: от 0...1,6 бар до 0...40 бар; вакуум: от -1...0 бар до -1...+40 бар
Основная погрешность 0,15% от шкалы (стандартно)
Материалы изготовления Нержавеющая сталь, пластмасса
Исполнение по степени защиты IP65, IP66, IP67
Питание = 12...36 В
Тип электроподключения Пластмассовая кабельная муфта, никелированная латунная кабельная муфта, кабельная муфта из нержавеющей стали, кабельная муфта из нержавеющей стали в асептическом исполнении, угловой соединитель DIN 175301-803A с ответным разъемом, круглый разъем M12 x 1

Варианты исполнений

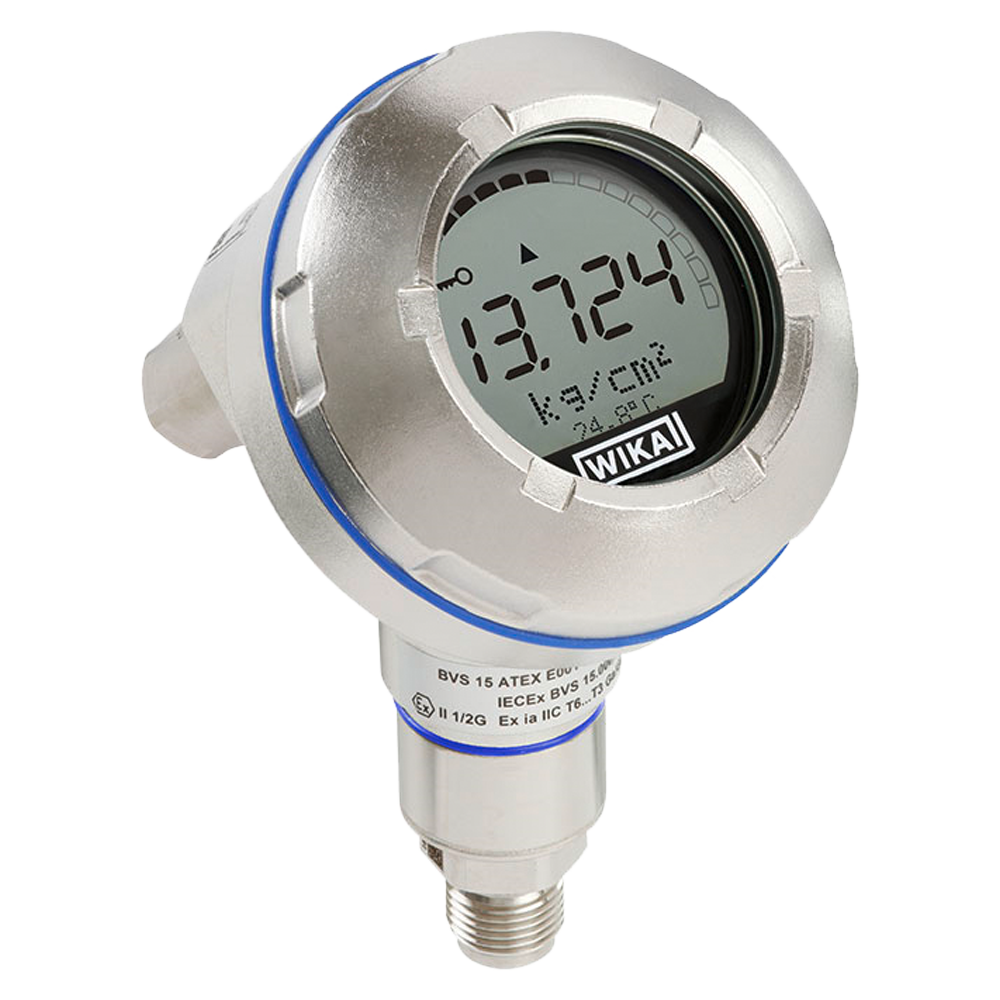

  • UPT-20 датчик давления с корпусом из нержавеющей стали с электрохимической полировкой поверхности.

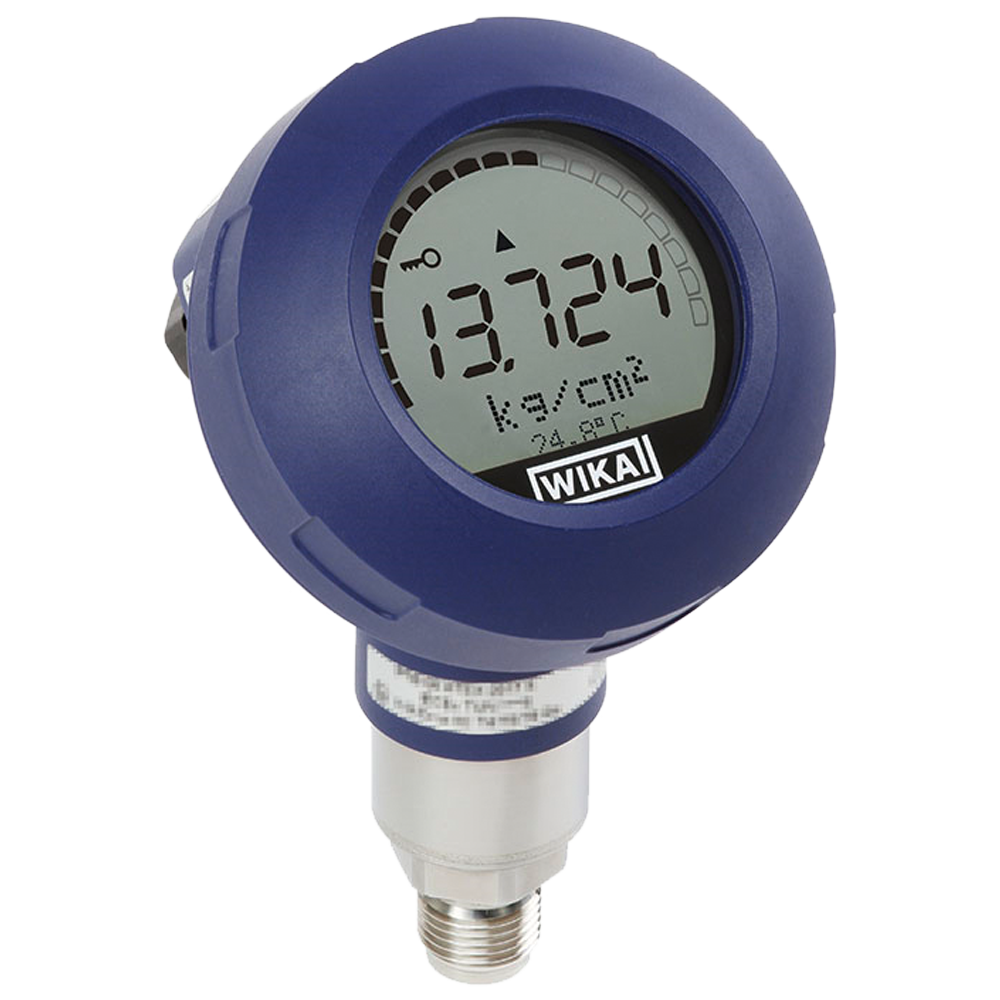

  • UPT-20 датчик давления с пластмассовым корпусом.

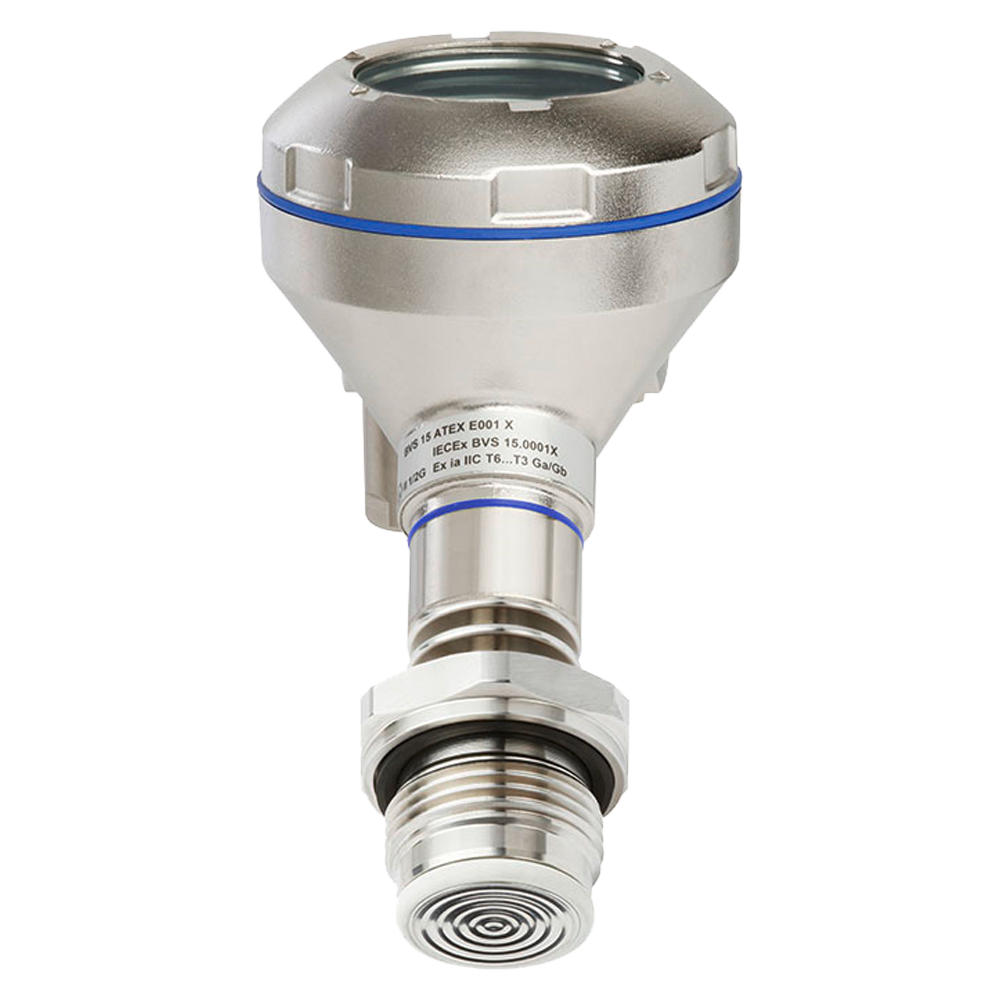

  • UPT-21 датчик давления с корпусом из нержавеющей стали со стерильным присоединением.

Стандартный комплект поставки

  • Датчик давления интеллектуальный UPT-20 или UPT-21 (в соответствии с заказом).
  • Руководство по эксплуатации.
