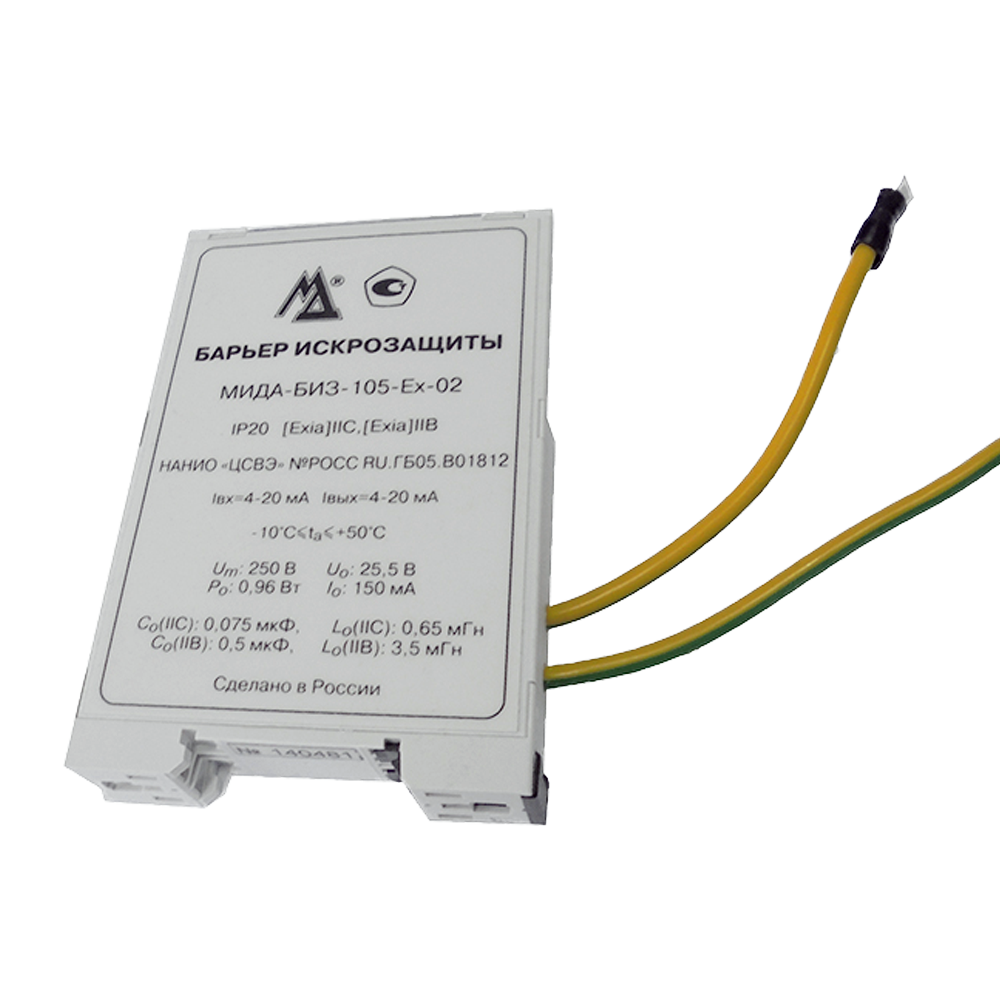

МИДА-БИЗ-105-Ex-02 барьер искрозащиты

Скачать PDF

Выходной сигнал: Токовый 4-20 мА

Маркировка взрывозащиты: ExiaIIC, ExibIIB

Цена (без учета НДС): По запросу руб.

Описание

Измерительный барьер искрозащиты МИДА-БИЗ-105-Ex-02 предназначен для питания и искрозащиты двухпроводных датчиков с унифицированным выходным сигналом 4-20 мА постоянного тока (датчиков давления 4-20 мА) с масштабным преобразованием сигнала датчика в унифицированный выходной сигнал постоянного тока в системах контроля и электроавтоматики взрывоопасных производств.

Особенности МИДА-БИЗ-105-Ex-02:

  • Барьер МИДА-БИЗ-105-Ex-02 - одноканальный, без гальванической развязки входных и выходных цепей.
  • Минимальное выходное напряжение 13,5 В.
  • Вид взрывозащиты - искробезопасная электрическая цепь.
  • Диапазон рабочих температур: -10...+50ºС.
  • Ток, потребляемый барьером, не превышает 55 мА.

Технические характеристики

Основная погрешность ±0,1%
Температурная погрешность

Дополнительная температурная погрешность не более ±0,1%/10ºС

Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP20
Питание = 25...40 В
Тип электроподключения Винтовые зажимы
Вес 0,13 кг

Структура обозначения, пример заказа

МИДА-БИЗ-105
Ex
02

Барьер с выходным сигналом 4-20 мА и напряжением питания датчика 13,5 В

Взрывозащита искробезопасная электрическая цепь

Обозначение модели

Стандартный комплект поставки

  • Барьер искрозащиты МИДА-БИЗ-105-Ex-02.
  • Руководство по эксплуатации (допускается поставлять 1 экз. на 10 блоков, поставляемых в один адрес).
  • Паспорт.
  • Комплект монтажных частей.
