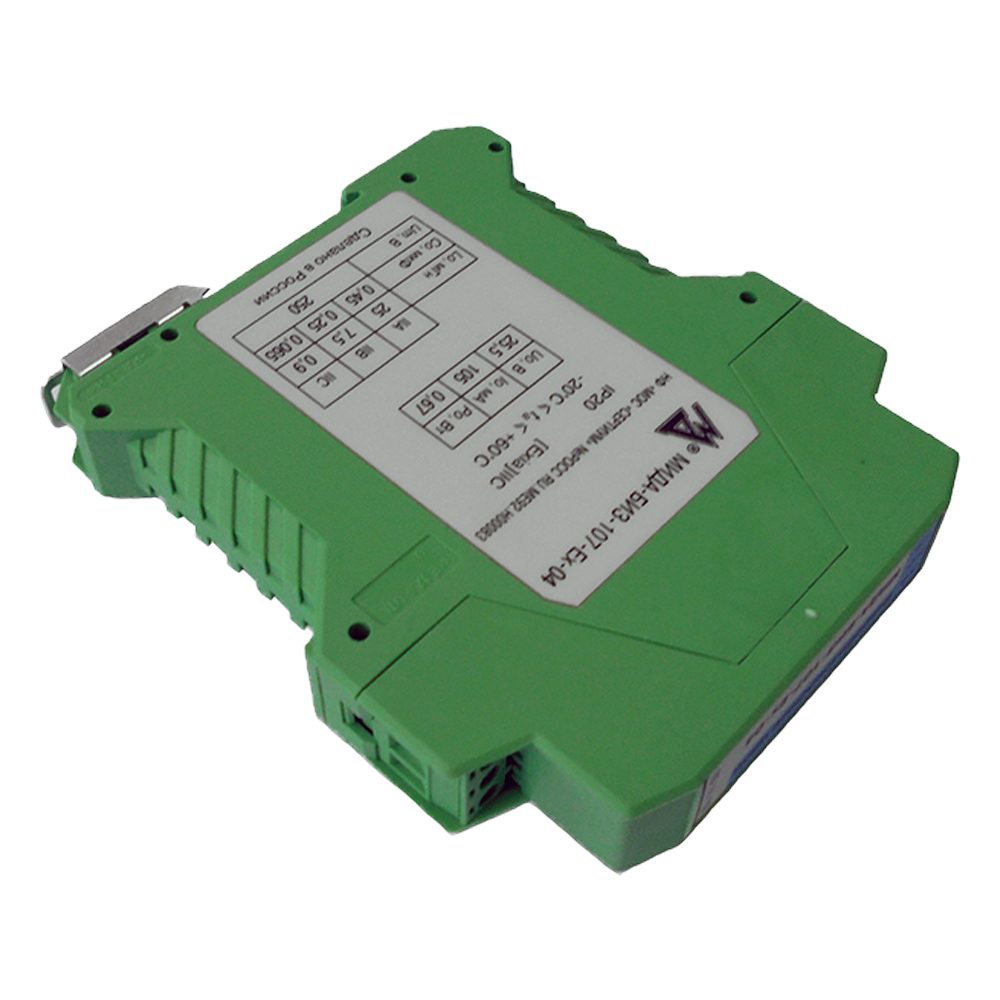

МИДА-БИЗ-107-Ex-02 барьер искрозащиты

Скачать PDF

Выходной сигнал: Токовый 4-20 мА

Маркировка взрывозащиты: ExiaIIC, ExibIIB

Цена (без учета НДС): По запросу pуб.

Описание

Барьер искрозащиты МИДА-БИЗ-107-Ex-02 предназначен для питания, преобразования и искрозащиты сигнальных цепей двухпроводных датчиков с выходным сигналом 4-20 мА постоянного тока в системах контроля и электроавтоматики взрывоопасных производств.

Особенности МИДА-БИЗ-107-Ex-02:

  • Барьер МИДА-БИЗ-107-Ex-02 имеет гальваническую развязку между цепью питания, искробезопасными входными цепями и выходной цепью.

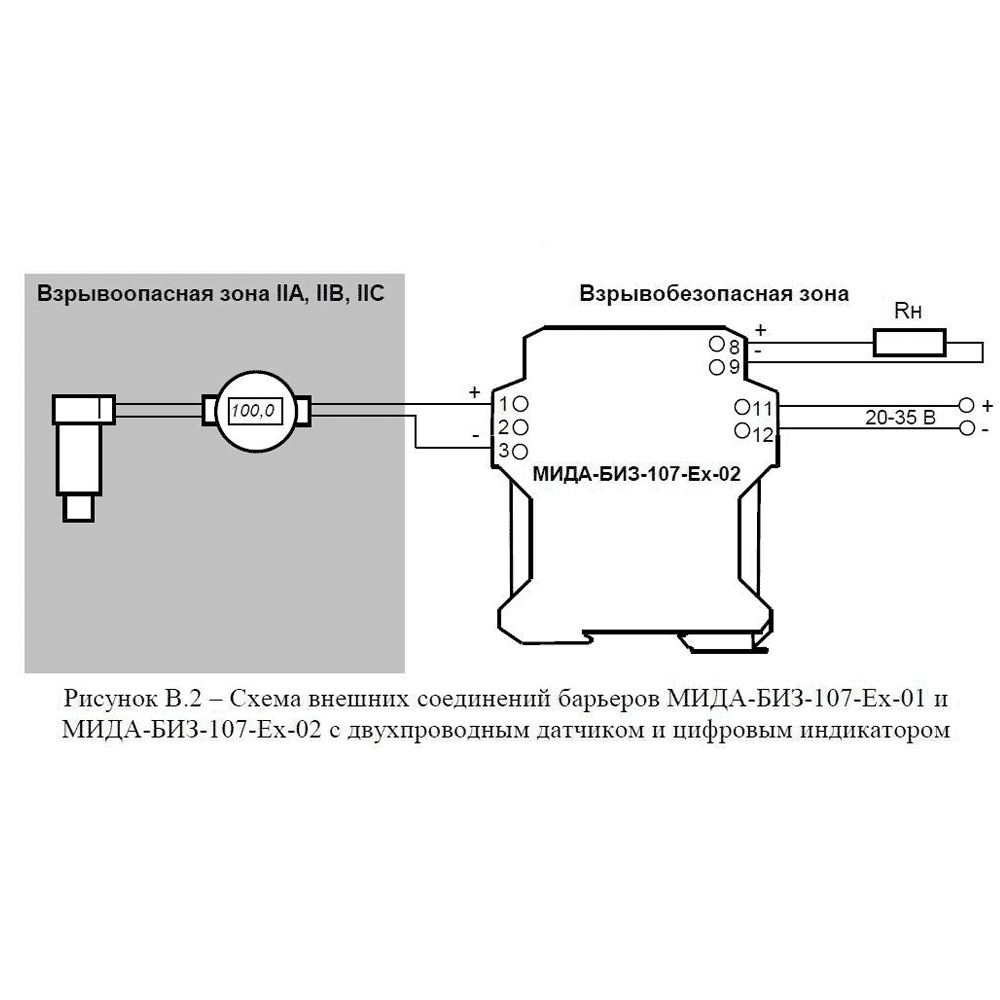

  • Во взрывоопасной зоне подключаются двухпроводный датчик (Uпит<16,5 В при I=20 мА) и цифровой индикатор (исполнение 02).
  • Минимальное выходное напряжение 16 В.
  • Вид взрывозащиты - искробезопасная электрическая цепь.
  • Диапазон рабочих температур: -20...+60ºС.
  • Ток, потребляемый барьером, не превышает 80 мА при Uп=20 В, 50 мА при Uп=35 В.

Технические характеристики

Основная погрешность ±0,15%
Температурная погрешность

Не превышает ±0,05% от диапазона изменения выходного сигнала на каждые 10°С изменения температуры

Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP20
Питание = 24 В
Тип электроподключения Штепсельные разъемы с винтовыми зажимами
Вес 0,135 кг

Структура обозначения, пример заказа

МИДА-БИЗ-107
Ex
02

Вариант исполнения

Взрывозащита искробезопасная электрическая цепь

Наименование модели

Стандартный комплект поставки

  • Барьер искрозащиты МИДА-БИЗ-107-Ex-02.
  • Руководство по эксплуатации (допускается поставлять 1 экз. на 10 блоков, поставляемых в один адрес).
  • Паспорт.
