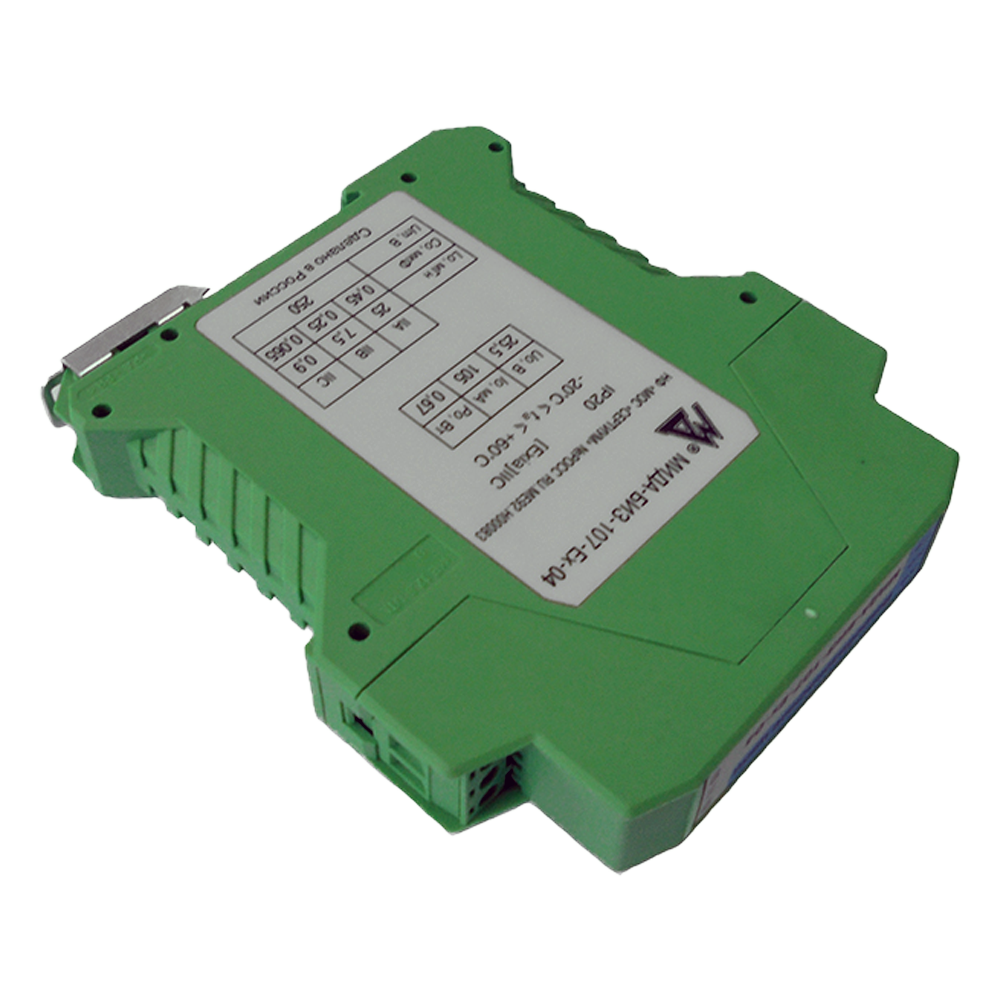

МИДА-БИЗ-107-Ex-05 барьер искрозащиты

Скачать PDF

Маркировка взрывозащиты: ExiaIIC

Описание

Барьер искрозащиты МИДА-БИЗ-107-Ex-05 предназначен для питания взрывозащищенных устройств с видом взрывозащиты «искробезопасная электрическая цепь», в системах контроля и электроавтоматики взрывоопасных производств.

Особенности:

  • Барьер МИДА-БИЗ-107-Ex-05 имеет гальваническую развязку между цепью питания и искробезопасными цепями.
  • Приборы, подключаемые во взрывоопасной зоне (исполнение 05):
    • двухпроводный датчик и цифровой индикатор (Uпит<16,5 при I=20 мА);
    • исполнительное устройство с потребляемым током 35 мА (Uпит<12,5 при I=35 мА).
  • Минимальное выходное напряжение 16,5 при I=20 мА; 12,5 - при I=35 мА.
  • Вид взрывозащиты - искробезопасная электрическая цепь.
  • Диапазон рабочих температур: -20...+60ºС.
  • Ток, потребляемый барьером, не превышает 72 мА.

Технические характеристики

Основная погрешность ±0,15%
Температурная погрешность

Не превышает ±0,05% от диапазона изменения выходного сигнала на каждые 10°С изменения температуры

Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP20
Питание = 24 В
Тип электроподключения Штепсельные разъемы с винтовыми зажимами
Вес 0,115 кг

Структура обозначения, пример заказа

МИДА-БИЗ-107
Ex
05

Вариант исполнения

Взрывозащита искробезопасная электрическая цепь

Наименование модели

Стандартный комплект поставки

  • Барьер искрозащиты МИДА-БИЗ-107-Ex-05.
  • Руководство по эксплуатации (допускается поставлять 1 экз. на 10 блоков, поставляемых в один адрес).
  • Паспорт.
