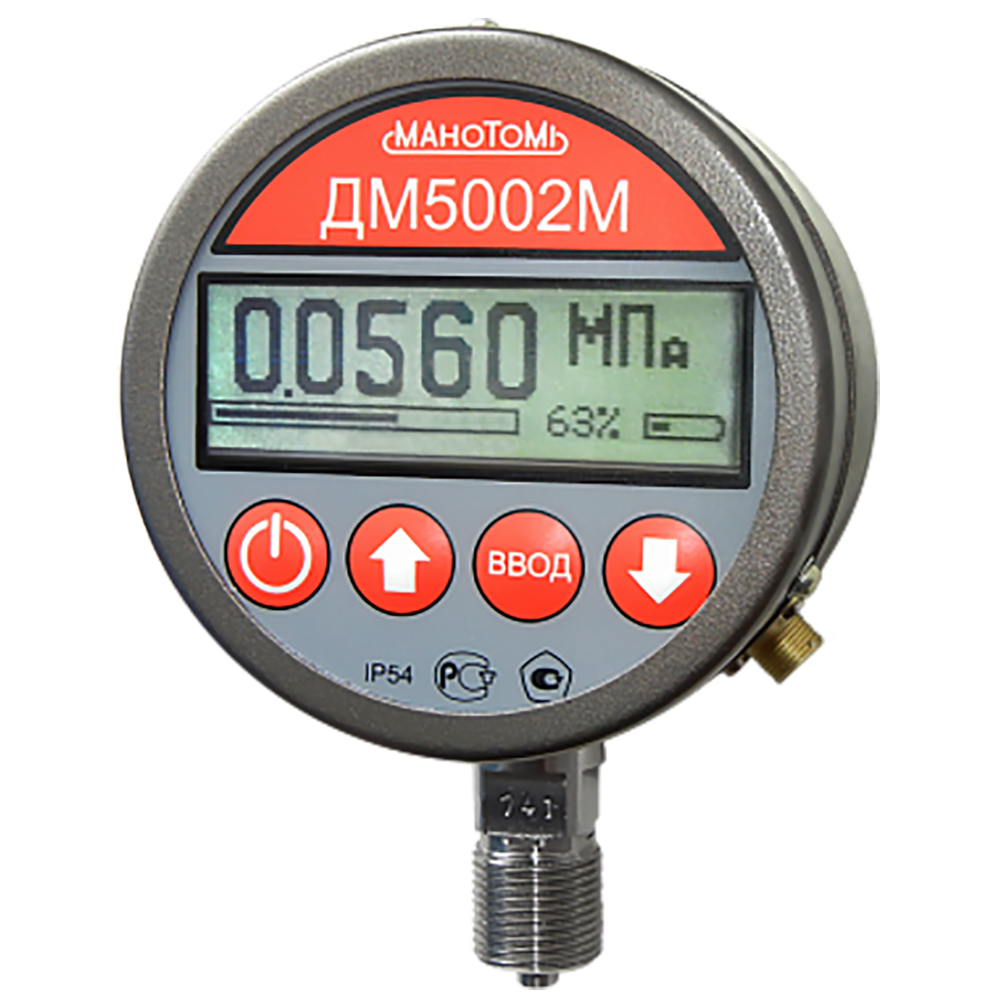

ДМ5002М-ЖКИ-АП манометры цифровые с автономным питанием

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение

Выходной сигнал: RS-232, RS-485, USB 2.0

Цена (без учета НДС): по запросу руб.

Заказать

Описание

Цифровые манометры ДМ5002М — надёжное решение для точного контроля давления в промышленных системах. Прибор эффективно измеряет избыточное давление и разрежение в жидких и газообразных средах, наглядно отображая актуальные данные на современном ЖК‑экране с подсветкой — так вы получаете мгновенный доступ к показаниям даже в условиях слабой освещённости.

Высокая точность измерений (предел допускаемой основной погрешности — не более ±0,25 %) делает ДМ5002М не просто рабочим инструментом, а полноценным эталонным средством измерений. Прибор соответствует требованиям Государственной поверочной схемы по ГОСТ Р 8.802‑2012, а утверждённая ФГУП «ВНИИМС» методика поверки (5Ш0.283.342МП) гарантирует достоверность результатов и соответствие отраслевым нормативам.

Преимущества цифрового манометра ДМ5002М-ЖКИ-АП

Ключевое преимущество модели — расширенная функциональность: помимо визуальной индикации, манометр формирует токовый выходной сигнал и поддерживает стандартный цифровой интерфейс для интеграции в автоматизированные системы контроля. Встроенные сигнализирующие элементы позволяют оперативно реагировать на критические отклонения параметров — это повышает безопасность и стабильность технологических процессов.

Сенсорная клавиатура на передней панели прибора позволяет проводить:

выбор единиц измерения кПа, МПа, кгс/см2 и др.;
контроль настройки параметров приборов;
автокорректировку временного дрейфа (установку нуля)

Модификация: ДМ5002М-А - цифровая индикация текущего значения давления

Перегрузочная способность - до 200%

Цифровой выход - USB

Время автономной работы - до 600 часов

Поставляется в комплекте с зарядным устройством

Технические характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры цифровые прецизионные
Диаметр корпуса (мм)	100
Степень защиты	IP54
Предел допускаемой основной погрешности	±0.06% от ВПИ; ±0.1% от ВПИ; ±0.15% от ВПИ; ±0.2% от ВПИ; ±0.25% от ВПИ; ±0.5% от ВПИ
Климатическое исполнение	УХЛ3.1
Температура окружающей среды	от минус 10 до плюс 50 °С
Фланец	Отсутствует
Расположение штуцера	Радиальное
Виброзащита	N2 (от 10 до 55 Гц с амплитудой до 0,35 мм)
Межповерочный интервал	3 года
Корпус	Алюминиевый сплав
Резьба присоединительного штуцера	М20*1,5-8g; R1/2; G1/2-B
Масса прибора	не более 1.2 кг

Диапазоны показаний приборов

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ДМ5002М-ЖКИ-АП	-100...0 кПа	-1...0 кгс/см²
ДМ5002М-ЖКИ-АП	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
ДМ5002М-ЖКИ-АП	0...16 кПа	0...0,16 кгс/см²
	0...25 кПа	0...0,25 кгс/см²
	0...40 кПа	0...0,4 кгс/см²
	0...60 кПа	0...0,6 кгс/см²
	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²
	0...100 МПа	0...1000 кгс/см²
	0...160 МПа	0...1600 кгс/см²
	0...250 МПа	0...2500 кгс/см²

Структура обозначения, пример заказа

ДМ5002М

УХЛ3.1

2,5 МПа

кгс/см2

0,1

-//-

РШ

IP54

Степень защиты

Конструктивное исполнение: РШ - Радиальный штуцер без фланца

Измеряемая среда: -//- (базовое); Кис (кислород)

Предел допускаемой основной погрешности: ± 0,5 %; ± 0,25 %; ± 0,2 %; ± 0,15 %; ± 0,1 %; ± 0,06 %

Единица измерения: кгс/см2 (базовое); кПа; МПа; и др.

Верхнее значение диапазона показаний (см. таблица 2 Руководства по эксплуатации)

Код сенсора (см. таблица 2 Руководства по эксплуатации)

Климатическое исполнение прибора

Модификация

Тип прибора: Манометр, Вакуумметр, Мановакуумметр

Стандартный комплект поставки

Манометр.
Зарядное устройство.
Руководство эксплуатации.
Паспорт.

Дополнительная комплектация, опции

Свидет.эталон - по требованию потребителя оформляется свидетельство о поверке и протокол поверки для использования прибора в качестве рабочего эталона
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы ДМ5002М поставляются с заводским номером

Скачать документацию

ДМ5002М-ЖКИ-АП манометры цифровые с автономным питанием. Руководство по эксплуатации. 5Ш0.283.342РЭ
