МО-05М исполнение 2 манометры цифровые

Скачать PDF

Вид давления: Избыточное давление, Разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: USB 2.0

Присоединение к процессу: Елочка

Маркировка взрывозащиты: нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

Манометры цифровые МО-05М исполнение 2 предназначены для точных измерений, избыточного давления, разрежения газов, атмосферного давления, температуры и относительной влажности окружающей среды с индикацией текущих измеренных значений на цифровом табло.

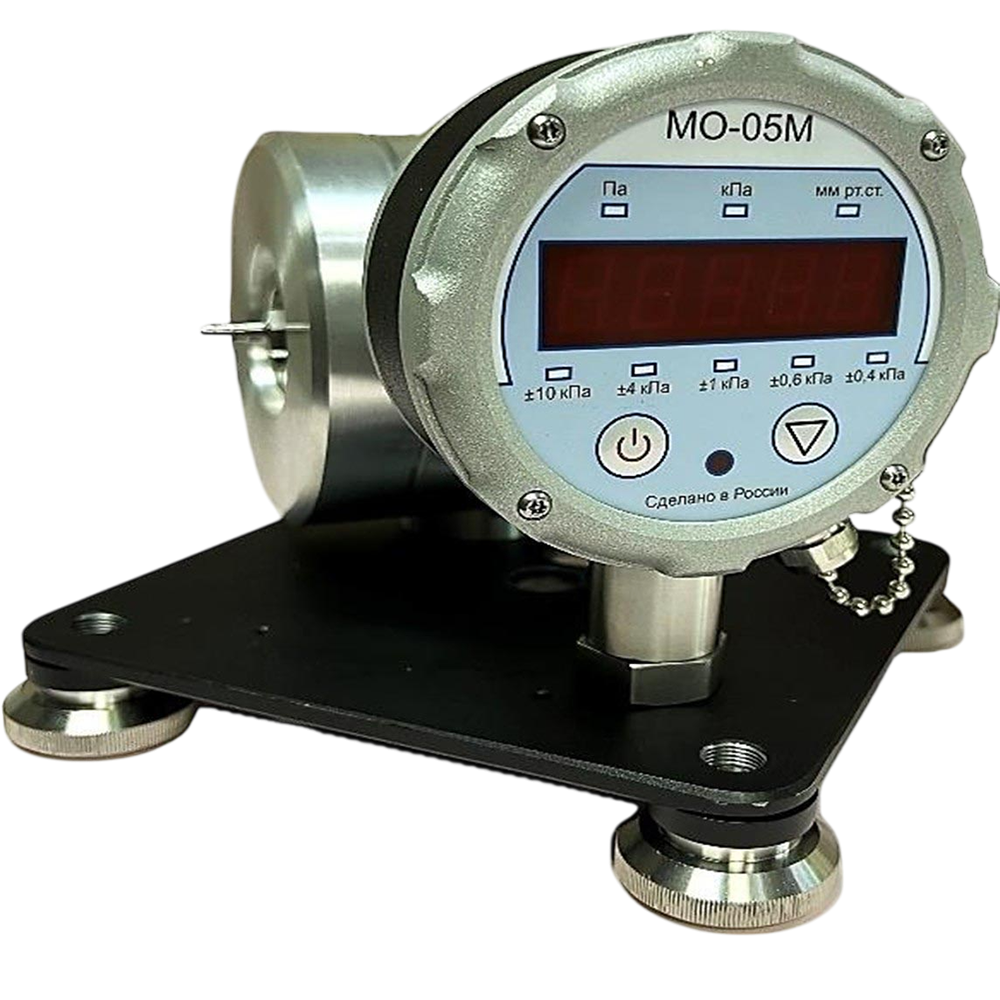

Манометры состоят из терминала со светодиодным дисплеем и не съемной измерительной головкой типа «улитка», которая служит для стабилизации и точных измерений малых давлений. Поддиапазоны измерений от ±0,4 кПа до ±10 кПа. Прибор чувствителен к горизонту и уровням вибрации.

Особенности манометра МО-05М исполнение 2

СДИ дисплей
Измерение низких давлений от ±400 Па до ±10 кПа с высокой стабильностью и точностью
Приведенная погрешность на каждом поддиапазоне
Количество поддиапазонов 5

Технические характеристики манометра МО-05М исполнение 2

Единицы СИ:	Па, кПа, мм рт.ст.
Материал штуцера:	нержавеющая сталь AISI 304
Материал корпуса манометра:	сплав алюминия Д16Т
Материал, контактирующий с измеряемой средой:	36НХТЮ
Тип дисплея:	СДИ, 5 разрядов
Варианты исполнения:	общепромышленное
Рабочая среда:	воздух, неагрессивные газы
Масса, кг:	не более 6,2
Габаритные размеры (ш×д×в), мм:	не более 250х250х193
Размер шкалы, мм:	108
Резьбовое соединение	«Ёлочка»
Климатическое исполнение	УХЛ3.1 (+18 ÷ +28 ºС) - Х0
Степень защиты:	IP65
Питание:	три литиевых источника питания формата АА; внешний источник питания
Интерфейс:	USB (виртуальный COM-порт)
Средний срок службы:	не менее 12 лет
Гарантийный срок эксплуатации:	12 месяцев со дня продажи

Возможные ВПИ (поддиапазоны) и допускаемая приведенная погрешность манометра в исполнении 2

ВПИ в возможных единицах измерений СИ	Допускаемая приведенная погрешность, %
±4 кПа (±4; ±2,5; ±1,6; ±0,6; ±0,4) ± 4000 Па (±4000; ±2500; ±1600; ±600; ±400) ±30 мм рт.ст. (±30; ±18,8; ±7,5; ±4,5; ±3)	0,05; 0,1; 0,15; 025; 0,4
±10 кПа (±10; ±4; ±1; ±0,6; ±0,4) ± 10000 Па (±10000; ±4000; ±1000; ±600; ±400) ±75 мм рт.ст. (±75; ±30; ±18,8; ±4,5; ±3)	0,1; 0,15; 025; 0,4

ВПИ в возможных единицах измерений СИ

Допускаемая приведенная погрешность, %

±4 кПа (±4; ±2,5; ±1,6; ±0,6; ±0,4)

± 4000 Па (±4000; ±2500; ±1600; ±600; ±400)

±30 мм рт.ст. (±30; ±18,8; ±7,5; ±4,5; ±3)

0,05; 0,1; 0,15; 025; 0,4

±10 кПа (±10; ±4; ±1; ±0,6; ±0,4)

± 10000 Па (±10000; ±4000; ±1000; ±600; ±400)

±75 мм рт.ст. (±75; ±30; ±18,8; ±4,5; ±3)

0,1; 0,15; 025; 0,4

Выбор единиц измерений на некоторых поддиапазонах, ограничен, в зависимости от ВПИ поддиапазона, ПГ и разрядности индикатора.

Структура обозначения, пример заказа

МО-05М – И2

ДИВ

±10 кПа (±10; ±4; ±1; ±0,6; ±0,4) кПа

0,25

Х0

Климатическое исполнение

Допускаемая приведенная погрешность: см. таблицу

ВПИ (поддиапазоны) манометра: см. таблицу

вид давления: ДИВ (давление-разрежение)

Модель прибора

Стандартный комплект поставки

Манометр цифровой
Защитный колпачок измерительного канала
Литиевые батарейки формата АА - 3 шт.
Паспорт
Руководство по эксплуатации
Гарантийный талон
Упаковка

Скачать документацию

МО-05М манометры цифровые. Паспорт. ГКМТ 410200.020-01 ПС
