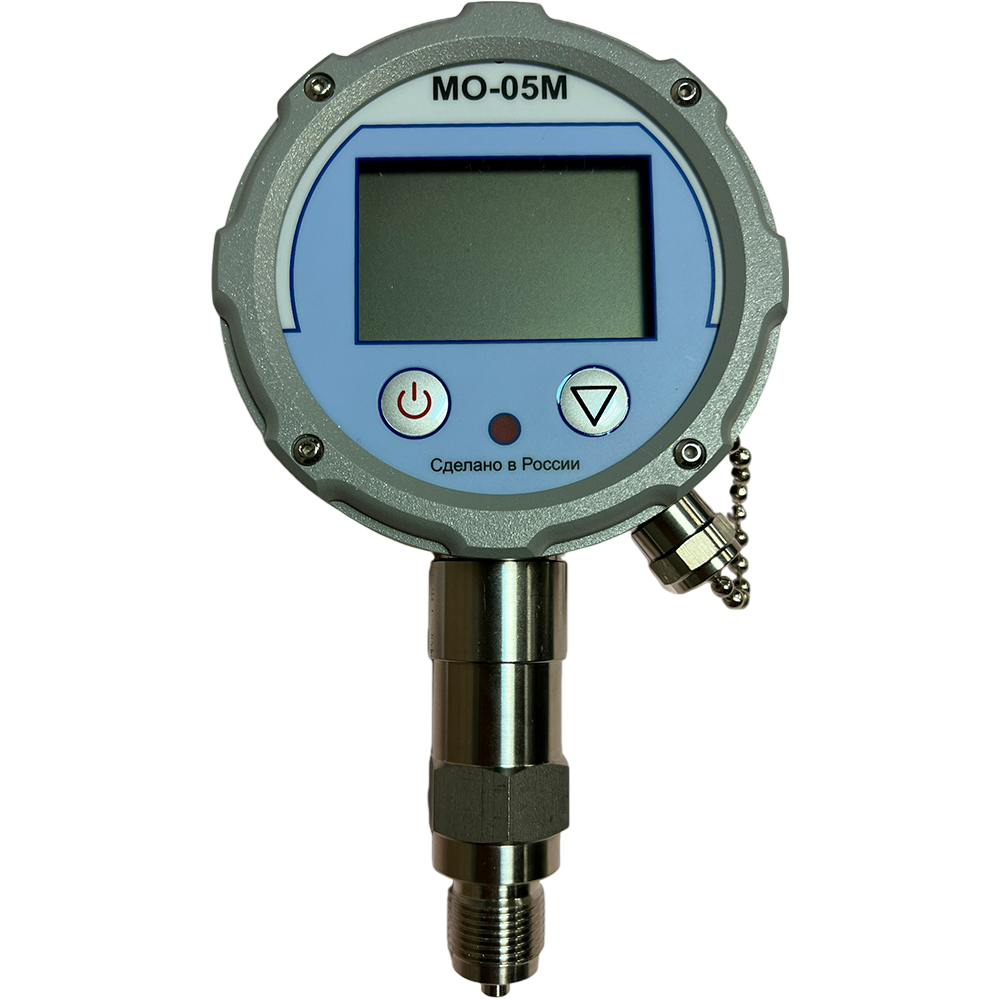

МО-05М исполнение 7 и 7МС манометры цифровые
Вид давления: Избыточное давление, Избыточное давление-разрежение
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла
Выходной сигнал: USB 2.0
Присоединение к процессу: G1/2, G1/4, G1/8, М10х1, М12х1,5, М20х1,5
Маркировка взрывозащиты: нет
Цена (без учета НДС): по запросу руб.
Описание
Манометры цифровые МО-05М исполнение 7 и 7МС предназначены для точных измерений, избыточного давления, разрежения газов, атмосферного давления, температуры и относительной влажности окружающей среды с индикацией текущих измеренных значений на цифровом табло.
Манометры состоят из терминала с ЖК-дисплеем и не съемной ИГ. Количество диапазонов измерений – 1.
Особенности манометра МО-05М исполнение 7 и 7МС
- ЖК дисплей
- Относительная погрешность (от 15 до 100% ВПИ)
- Приведенная погрешность к 15% ВПИ (от 0 до 15% ВПИ)
- Приведенная погрешность в диапазоне от минус 0,1 до 0 МПа (к ВПИ)
- Большой выбор единиц СИ
- Возможность установки метеостанции МС (исполнение 7МС)
Технические характеристики
|
Единицы СИ: |
Па, кПа, МПа, кгс/см2, мБар, Бар, мм рт.ст., psi |
|
Материал штуцера: |
нержавеющая сталь AISI 304 |
|
Материал корпуса манометра: |
сплав алюминия Д16Т |
|
Материал, контактирующий с измеряемой средой: |
Si; 316L; ВТ-1-0 |
|
Тип дисплея: |
ЖК, 5 разрядов |
|
Варианты исполнения: |
общепромышленное, кислородное |
|
Рабочая среда: |
воздух, неагрессивные газы, вода, масло, спирт |
|
Масса, кг: |
не более 0,8 |
|
Габаритные размеры (ш×д×в), мм: |
не более 108х49х220 |
|
Размер шкалы, мм: |
108 |
|
Резьбовое соединение (стандартная комплектация): |
М20х1,5 |
|
Резьбовое соединение (под заказ): |
М10х1; М12х1,5; G1/8”; G1/4”; G1/2” и другие. |
|
Климатические исполнения, для 0,02-0,05%: |
|
|
УХЛ3.1 (+18 ÷ +28 ºС) - Х0 |
|
|
Климатические исполнения, для 0,1-0,4%: |
|
|
УХЛ3.1 (+5 ÷ +50 ºС) – Х1 |
|
|
УХЛ3.1 (-10 ÷ +70 ºС) – Х2 |
|
|
УХЛ3.1 (-30 ÷ +70 ºС) – Х3 |
|
|
Степень защиты: |
IP65 |
|
Питание: |
три литиевых источника питания формата АА; внешний источник питания |
|
Интерфейс: |
USB (виртуальный COM-порт) |
|
Средний срок службы: |
не менее 12 лет |
|
Гарантийный срок эксплуатации: |
12 месяцев со дня продажи |
|
Диапазоны измерений метеостанции (допускаемая погрешность): |
|
|
-атмосферное давление |
от 600 до 800 мм рт.ст. (±1,5) |
|
-относительная влажность |
от 20 до 90 % (±7) |
|
-температура окружающего воздуха |
+5 до +50 °С (±1) |
Возможные ВПИ и допускаемая погрешность манометра в исполнении 7 и 7МС
|
ВПИ в возможных единицах измерений СИ |
Допускаемая относительная погрешность, % |
Кислородное исполнение (доп. опция) |
|---|---|---|
|
-0,1 ÷ 0,25 МПа -100 ÷ 250 кПа -1 ÷ 2,5 кгс/см2 -1000 ÷ 2500 мбар -1 ÷ 2,5 бар -750 ÷ 1875 мм рт.ст. -14,5 ÷ 36,3 psi |
0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4 0,25; 0,16; 0,1; 0,06; 0,04 МПа - (0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4%) - 0,1 МПа - (0,025; 0,05; 0,1; 0,15; 025; 0,4%) |
+ |
|
-0,1 ÷ 2,5 МПа -100 ÷ 2500 кПа -1 ÷ 25 кгс/см2 -1000 ÷ 25000 мбар -1 ÷ 25 бар -750 ÷ 18752 мм рт.ст. -14,5 ÷ 363 psi |
0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4 2,5; 1,6; 1; 0,6; 0,4 МПа - (0,02; 0,025; 0,05%) - 0,1 МПа - (0,025; 0,05%) и 2,5; 1,6; 1; 0,6; 0,4; -0,1 МПа - (0,1; 0,15; 025; 0,4%) |
|
|
0 ÷ 2,5 МПа 0 ÷ 2500 кПа 0 ÷ 25 кгс/см2 0 ÷ 25000 мбар 0 ÷ 25 бар 0 ÷ 18752 мм рт.ст. 0 ÷ 363 psi |
0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4 |
|
|
0 ÷ 16 МПа 0 ÷ 16000 кПа 0 ÷ 160 кгс/см2 0 ÷ 160 бар 0 ÷ 120010 мм рт.ст. 0 ÷ 2321 psi |
0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4 |
|
|
0 ÷ 60 МПа 0 ÷ 60000 кПа 0 ÷ 600 кгс/см2 0 ÷ 600 бар 0 ÷ 8702 psi |
0,05; 0,1; 0,15; 025; 0,4 |
+ (кроме 100 МПа |
|
0 ÷ 100 МПа 0 ÷ 100000 кПа 0 ÷ 1000 кгс/см2 0 ÷ 1000 бар 0 ÷ 14504 psi |
0,05; 0,1; 0,15; 025; 0,4 |
Выбор единиц измерений, ограничен, в зависимости от ВПИ, погрешности и разрядности индикатора.
Структура обозначения, пример заказа
Кислородное исполнение (при заказе)
Климатическое исполнение: см. таблицу
Допускаемая погрешность см. таблицу
ВПИ (поддиапазоны) манометра см. таблицу
Избыточное давление (ДИ) или давление-разрежение (ДИВ)
Исполнение 7 (с метеостанцией добавляется обозначение МС, например 7МС)
Наименование прибора
Стандартный комплект поставки
- Манометр цифровой
- Паспорт
- Элемент питания (литиевая батарейка)
- Упаковка
Дополнительная комплектация, опции
- Встроенная метеостанция (исполнение 7МС)
