МЕТРАН-504-ВОЗДУХ-I калибратор давления пневматический

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Пневматический калибратор давления МЕТРАН-504-ВОЗДУХ-I предназначен для точного воспроизведения избыточного давления.

МЕТРАН-504-ВОЗДУХ-I применяется в качестве рабочего эталона избыточного давления при поверке датчиков давления, калибровке и градуировке средств измерений давления в поверочных лабораториях государственных метрологических служб, метрологических службах юридических лиц и на промышленных предприятиях, выпускающих и эксплуатирующих средства измерений давления.

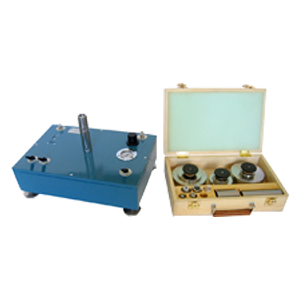

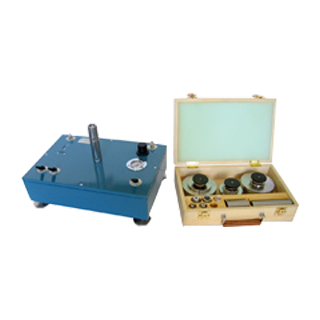

Калибратор МЕТРАН-504-ВОЗДУХ-I выполнен в виде настольного прибора с ручным наложением грузов и тумблерным управлением.  В  состав калибратора входит укладка с поршнем, грузоприёмным устройством и грузами.

Особенности МЕТРАН-504-ВОЗДУХ-I:

  • Прибор обеспечивает высокую точность воспроизведения давления в широком диапазоне.
  • В качестве рабочей среды в калибраторе давления используется чистый воздух.
  • По заказу может быть изготовлен дополнительный комплект грузов с нестандартными единицами измерений давления (кгс/м2, бар, мм вод.ст. и др.).
  • Питание калибратора осуществляется сжатым воздухом со следующими параметрами:
    • Давление воздуха питания от сети (компрессора) 700-800 кПа.
    • Давление воздуха питания после редуктора 600±20 кПа (6±0,2 бар).
    • Расход воздуха питания в установившемся режиме 0,48 м3/ч (8 л/мин).

Технические характеристики

Диапазон измерений (Пределы уставок) 3-400 кПа
Основная погрешность ±0,01%; ±0,015%; ±0,02%
Климатическое исполнение (диапазон рабочих температур) УХЛ4.2
Габаритные размеры 380х260х230 мм
Вес 8,5 кг

Структура обозначения, пример заказа

Калибратор давления пневматический МЕТРАН-504-ВОЗДУХ-I
0,02
кПа
9,81550

Значение ускорения свободного падения с точностью до пятого знака после запятой (м/с2)

Единица измерения давления основного комплекта грузов

Класс точности: 0,01; 0,015; 0,02

Наименование модели

Стандартный комплект поставки

  • МЕТРАН-504-ВОЗДУХ-I калибратор давления пневматический.
  • Техническая документация (руководство по эксплуатации с методикой поверки, паспорт, таблица масс грузов).

Дополнительная комплектация, опции

Для заказа нестандартного комплекта следует отдельно указать диапазоны измерений поверяемых средств измерений давления и точки поверки в процентах от верхнего предела измерений, например:

Дополнительный комплект грузов для Метран-504 Воздух-I – 0,02 – кгс/см2 –  9,81550
