МЕТРАН-505-ВОЗДУХ калибратор давления пневматический

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Пневматический калибратор давления МЕТРАН-505-ВОЗДУХ используется в качестве рабочего эталона избыточного давления при поверке датчиков давления, калибровке и градуировке средств измерений давления в поверочных лабораториях государственных метрологических служб, метрологических службах юридических лиц и на промышленных предприятиях, выпускающих и эксплуатирующих средства измерений давления.

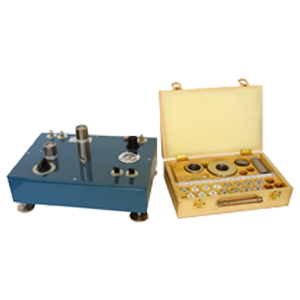

Калибратор МЕТРАН-505-ВОЗДУХ​ выполнен в виде настольного прибора с ручным наложением грузов и тумблерным управлением.  В  состав калибратора входит укладка с поршнем, грузоприёмным устройством и грузами.

Особенности калибратора давления пневматического МЕТРАН-505-ВОЗДУХ :​

  • Прибор имеет две модификации:
    • Модификация I – калибратор давления с блоком опорного давления для воспроизведения избыточного давления относительно опорного давления 0,3 кПа (условного значения атмосферного давления).
    • Модификация II – калибратор давления без блока опорного давления для воспроизведения избыточного давления относительно атмосферного давления.
  • Калибратор МЕТРАН-505-ВОЗДУХ изготавливается с верхним пределом воспроизведения давления 25 кПа или 40 кПа.
  • По заказу может быть изготовлен дополнительный комплект грузов с нестандартными единицами измерений давления (кгс/м2, бар, мм вод.ст. и др.).
  • Питание калибратора осуществляется сжатым воздухом со следующими параметрами:​
    • Давление воздуха питания от сети (компрессора) 300-400 кПа.
    • Давление воздуха питания после редуктора 150±7,5 кПа (1,5±0,075 бар).
    • Расход воздуха питания в установившемся режиме 0,36 м3/ч (6 л/мин).

Технические характеристики

Диапазон измерений (Пределы уставок) Модификация I: 0,005-25 кПа; 0,005-40 кПа. Модификация II: 0,02-25 кПа; 0,02-40 кПа
Климатическое исполнение (диапазон рабочих температур) УХЛ4.2
Габаритные размеры 380х260х230 мм
Вес 13,5 кг (модификация I); 11 кг (модификация II)

Структура обозначения, пример заказа

Калибратор давления пневматический МЕТРАН-505-ВОЗДУХ
I
0,02
25
кПа
9,81550

Значение ускорения свободного падения с точностью до пятого знака после запятой (м/с2)

Единица измерения давления основного комплекта грузов

Верхний предел воспроизведения давления, кПа

Класс точности: 0,015; 0,02

Модификация: I; II (см. Варианты исполнений)

Наименование модели

Варианты исполнений

  • Метран 505-Воздух-I калибратор с блоком опорного давления.
  • Метран 505-Воздух-II калибратор без блока опорного давления.

Применение блока опорного давления позволяет уменьшить влияние атмосферного давления и обеспечить необходимую дискретность задания (5 Па) при поверке датчиков разности давлений с диапазонами измерений до 0,04…4 кПа.

Стандартный комплект поставки

  • МЕТРАН-505-ВОЗДУХ калибратор давления пневматический.
  • Техническая документация (руководство по эксплуатации с методикой поверки, паспорт, таблица масс грузов).

Дополнительная комплектация, опции

Для заказа нестандартного комплекта следует отдельно указать диапазоны измерений поверяемых средств измерений давления и точки поверки в процентах от верхнего предела измерений, например:

Дополнительный комплект грузов для МЕТРАН-505-ВОЗДУХ-I-0,02-25- кгс/см2-9,81550
