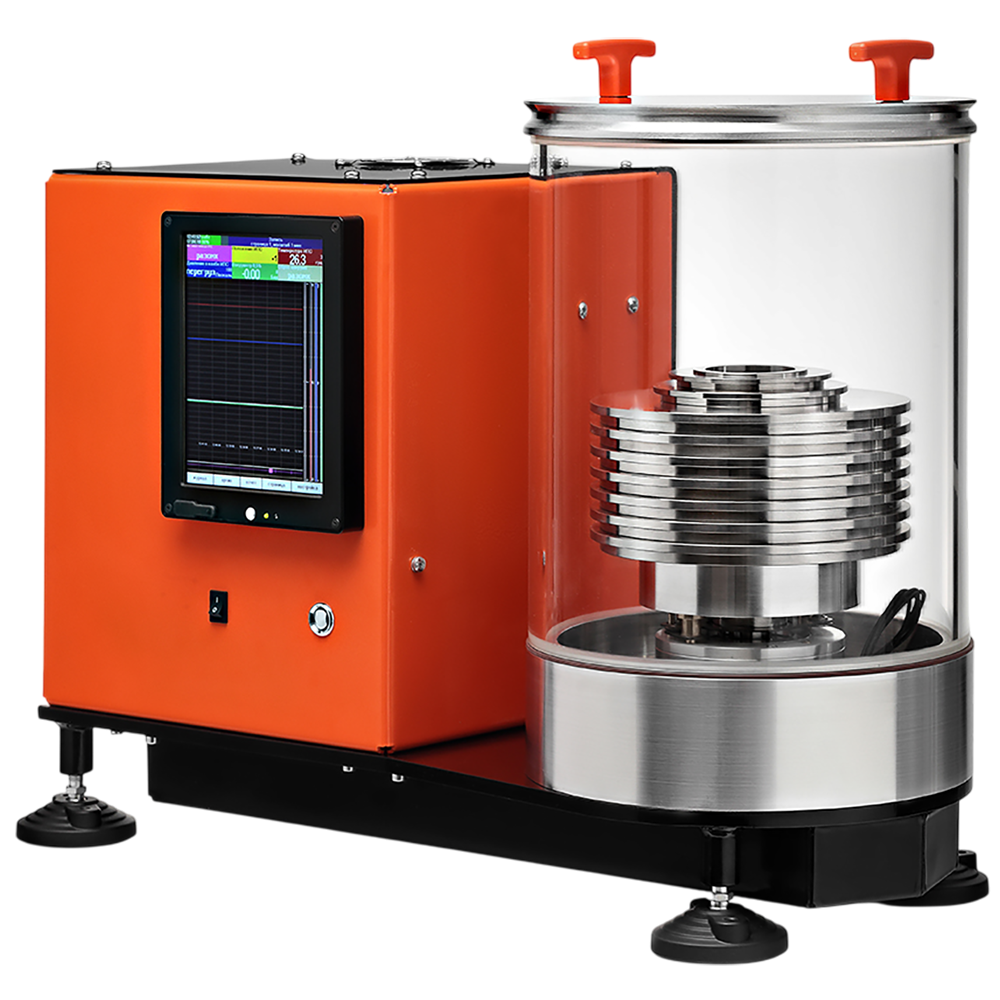

МПА манометры грузопоршневые абсолютного и избыточного давления
Вид давления: Абсолютное давление, Избыточное давление
Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам
Маркировка взрывозащиты: нет
Цена (без учета НДС): По запросу руб.
Описание
Манометры грузопоршневые МПА предназначены для создания и точного измерения абсолютного и избыточного давления газа.
МПА применяются в качестве эталонного средства измерения при поверке и калибровке средств измерений абсолютного и избыточного давления: калибраторов, измерительных преобразователей (датчиков), барометров эталонных.
В МПА для проведения измерений используются стандартные измерительные поршневые системы манометров газовых грузопоршневых с специальными тарелками колокола и тарелками переходными.
- Функция измерения абсолютного и избыточного давления в одном приборе.
- Модульная система: возможность использования нескольких измерительных поршневых систем (ИПС) на одной базе создания давления для расширения диапазонов измерений.
- Высокие классы точности, включая приборы уровня вторичных эталонов.
- Современная система управления прибором и контроля состояния всех блоков через подключение к ПК или с помощью интегрированного сенсорного монитора.
- Функциональное калибровочное ПО для Windows с возможностью хранения и импортирования данных.
- Высокоточное измерение остаточного давления, в отличие от существующих аналогов, прецизионным мембранно-емкостным вакуумметром.
- Автоматический запуск электропривода вращения поршня ИПС при нахождении поршня в рабочем положении.
- Встроенные насосы для создания абсолютного и избыточного давления до 1 МПа.
Технические характеристики
| Питание | ~ 220 В |
| Габаритные размеры | (ДхШхВ) не более: 690х380х650 мм |
| Вес | 50 кг |
Варианты исполнений
МПА манометры грузопоршневые выпускаются в следующих модификациях.
| МПА-0,2 | МПА-0,5 | МПА-1 | МПА-2,5 | МПА-4 | МПА-10 | МПА-25 | МПА-100 | |
| Диапазон измерения избыточного и абсолютного давления, МПа | 0,7·10−3…0,02 | 0,7·10−3…0,05 | 0,004…0,1 | 0,004…0,25 | 0,004…0,4 | 0,025…1 | 0,025…2,5 | 0,06…10 |
| Класс точности 1 | 0,003; 0,005; 0,008; 0,01 | |||||||
| Дискретность создания давления, обеспечиваемая стандартным набором грузов, кПа | 0,1 | 0,1 | 1 | 1 | 1 | 5 | 5 | 25 |
| Рабочая среда | Воздух, азот | Азот | ||||||
| Номинальная площадь поршня, см2 | 25 | 25 | 5 | 5 | 5 | 1 | 1 | 0,2 |
| Предельное отклонение от номинального значения эффективной площади поршня, % | ±0.2 % | ±0.2 % | ±0.4 % | ±0.4 % | ±0.4 % | ±0.4 % | ±0.4 % | ±1.0 % |
| Материал цилиндра ИПС | Твёрдый сплав ВК | |||||||
| Материал поршня ИПС | Карбид кремния | Твёрдый сплав ВК | ||||||
| Грузы с номинальной массой в стандартной поставке, шт | ||||||||
| 0,025 кг | 1 | 1 | — | — | — | — | — | — |
| 0,04 кг | — | — | — | — | — | — | — | — |
| 0,05 кг | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0,08 кг | — | — | — | — | — | — | — | 1 |
| 0,1 кг | — | — | 2 | 2 | 2 | 1 | 1 | 1 |
| 0,125 кг | 1 | 1 | — | — | — | — | — | — |
| 0,2 кг | — | — | — | — | — | 2 | 2 | 2 |
| 0,25 кг | 4 | 4 | 1 | 1 | 1 | — | — | — |
| 0,5 кг | — | — | 7 | 2 | 2 | 1 | 1 | 1 |
| 1,0 кг | — | — | — | 11 | 2 | 9 | 4 | 3 |
| 1,250 кг | 3 | 9 | — | — | — | — | — | — |
| 2,0 кг | — | — | — | — | 8 | — | 10 | 8 |
| ИПС | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Колокол | — | — | 1 | 1 | 1 | 1 | 1 | 1 |
| Тарелка | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
1 В основном диапазоне измерений от 0,1·Pmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Pmin до 0,1·Pmax погрешность нормируется в % от 0,1·Pmax (где Pmax — верхний предел диапазона измерений; Pmin — нижний предел диапазона измерений.)
Стандартный комплект поставки
- Основное устройство
- Устройство для создания давления (модификация в зависимости от необходимых диапазонов измерения).
- Измерительная поршневая система с выбранным диапазоном измерений.
- Набор грузов под номинальное значение массы в ящике для хранения.
- 2 малошумных высокопроизводительных форвакуммных электрических насоса с вакуумными шлангами и фитингами для соединения с платформой МПА и устройством для создания давления.
- Комплект фитингов для присоединения поверяемых средств измерения.
- Комплект уплотнительных резинометаллических колец.
- Комплект запасных частей, инструментов и принадлежностей ЗИП.
- Паспорт.
- Свидетельство о поверке.
- Программное обеспечение для автоматического расчета создаваемого давления, масс грузов и влияния внешних факторов на результат измерений.
Дополнительная комплектация, опции
- Дополнительные измерительные поршневые системы для расширения диапазона измерения.
- Источник создания высокого давления (только для МПА-100).
- Дополнительные наборы грузов, наборы грузов с нестандартными номинальными массами грузов.
- Набор гирь для уменьшения дискретности.
- Фитинги, шланги для присоединения поверяемых средств измерения со специальными резьбами.
