ПДЭ-020Ex, ПДЭ-020И, ПДЭ-020ИEx преобразователи давления эталонные

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: 0ExiaIIBТ6, 0ExiaIICT6, нет

Цена (без учета НДС): По запросу pуб.

Описание

Эталонные преобразователи давления ПДЭ-020Ex, ПДЭ-020И, ПДЭ-020ИEx предназначены для измерения и непрерывного преобразования значений абсолютного и избыточного давления жидкостей и газов, а также разрежения газов, в цифровой выходной сигнал. Преобразователи давления используются для регулировки, калибровки и поверки рабочих средств измерения в лабораторных, промышленных и полевых условиях.

Области применения преобразователей ПДЭ-020Ex, ПДЭ-020И, ПДЭ-020ИEx:

  • В составе калибраторов давления при регулировке, калибровке и поверке измерительных преобразователей давления и манометров.
  • В составе автоматизированных поверочных и измерительных комплексов, например ИКСУ-2012ПК комплекты поверочные, ПКДС-210 калибраторы давления.
  • В качестве высокоточного средства измерения давления для работы в системах автоматического контроля, регулирования и управления технологическими процессами в различных областях промышленности.

Преобразователи давления ПДЭ-020Ex, ПДЭ-020И, ПДЭ-020ИEx могут эксплуатироваться совместно со вторичными приборами:

  • Калибраторами-измерителями унифицированных сигналов ИКСУ-2012, ИКСУ-260(Ex) и ИКСУ-260L.
  • Портативными калбраторами давления ПКД-160-П и ПКД-160-Н.
  • Калибраторами давления малогабаритными КДМ-030 и КДМ-020 (только ПДЭ-020).

Особенности ПДЭ-020Ex, ПДЭ-020И, ПДЭ-020ИEx:

  • Эталонное средство измерения абсолютного, избыточного давления и разрежения жидкостей и газов.
  • Цифровой выходной сигнал (USB).
  • Электропитание:
    • Встроенный аккумулятор (для ПДЭ-020И, ПДЭ-020ИEx).
    • Блок питания (зарядное устройство).
    • Преобразователь интерфейса МИГР-05U-2.
    • Внутренний блок питания - ИКСУ-2012ИКСУ-260, ПКД-160, КДМ-020 и КДМ-030.
  • Вращение корпуса на угол 0…340°.
  • 5-разрядный ЖК индикатор с подсветкой и графической шкалой (для исполнения с индикацией ПДЭ-020И, ПДЭ-020ИEx).
  • Единицы измерения МПа, кПа, кгс/см2, кгс/м2, мм.рт.ст, бар, PSI (для ПДЭ-020И, ПДЭ-020ИEx).
  • Диапазон рабочих температур: –20...+60°С.

Технические характеристики

Диапазон измерений (Пределы уставок) Абсолютное (ДА): 120 кПа...2,5 МПа; Избыточное (ДИ): 2,5 кПа...60 МПа; Избыточное давление-разрежение (ДИВ): -100...600 кПа
Основная погрешность 0,02% для класса точности А0; 0,03% для класса точности А; 0,05% для класса точности В; 0,1% для класса точности C
Температурная погрешность

Изменением температуры окружающего воздуха от нормальной (23±2)°С до любой температуры в пределах значений рабочих температур, на каждые 10°С изменения температуры не более 0,5 δ



Материалы изготовления Нержавеющая сталь 12Х18Н10Т (штуцер); Титановый сплав (мембрана для кислородного и общепромышленного исп.)
Исполнение по степени защиты IP54, IP65
Принцип действия Тензорезистивный
Габаритные размеры 106х27х31 мм (ПДЭ-020Ex); 153х94х37 мм (ПДЭ-020И); 207х119х68,5 мм (ПДЭ-020ИЕх)
Вес Не более 0,2 кг (ПДЭ-020Ех); Не более 0,4 кг (ПДЭ-020И); Не более 0,8 кг (ПДЭ-020ИЕх)

Структура обозначения, пример заказа

ПДЭ-020И
Ex
ДИ
120
А
ПО
К1

К1: кабель интерфейсный для подключения к ИКСУ-260, ИКСУ-2012, ПКД-160 (по заказу)

ПО: модуль интерфейсный МИГР-05U-2 для подключения к ПК + диск с программным обеспечением «АРМ ПДЭ» (по заказу)

Код класса точности: базовое исполнение - C (см. Варианты исполнений)

Код модели (см. Варианты исполнений)

Код вида давления: ДИ - избыточное; ДА - абсолютное; ДИВ - избыточное давление-разрежение

Вид исполнения: базовое - общепромышленное; Ex - взрывозащищенное; O2 - кислородное

Тип прибора: ПДЭ-020, ПДЭ-020И (с индикацией)

Варианты исполнений

ПДЭ-020 выпускаются в трех вариантах корпуса:

  • ПДЭ-020(Ex) - без индикации с опциональной возможностью применения в особо взрывоопасной зоне.

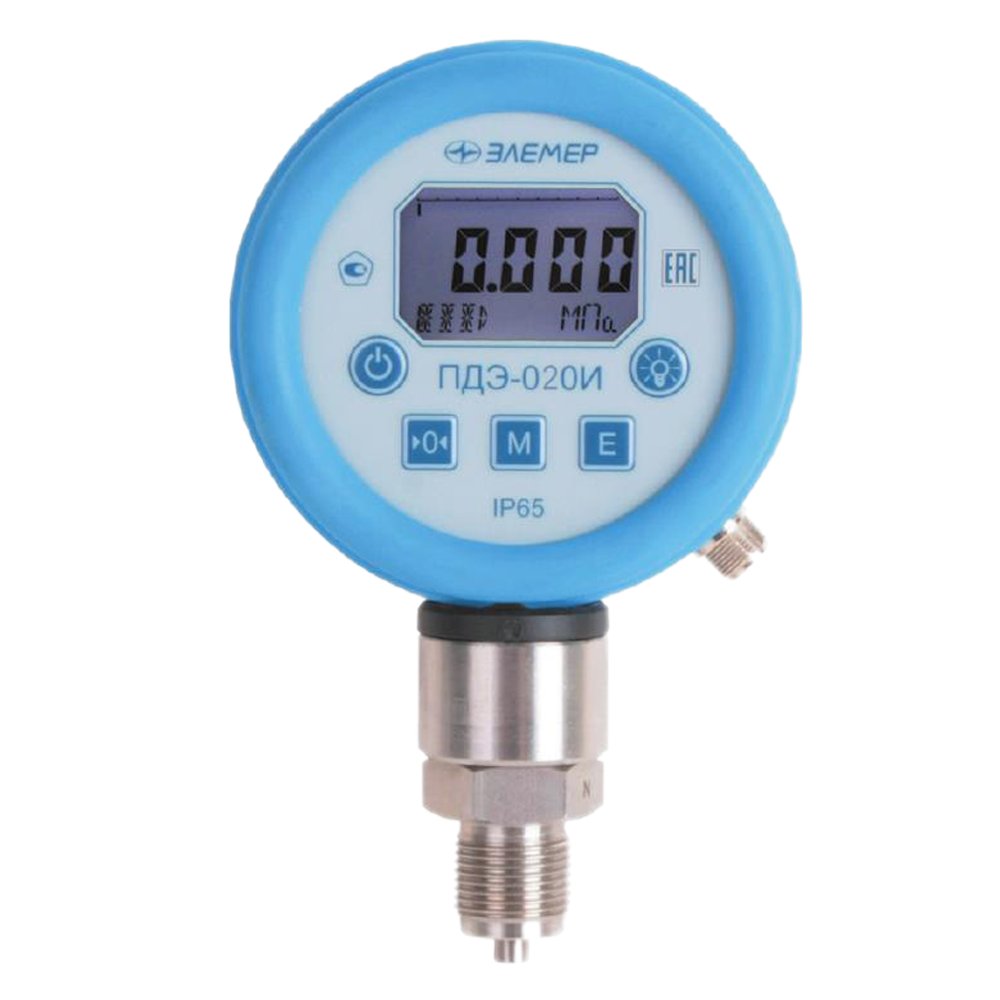

  • ПДЭ-020И - с цифровой индикацией в пластиковом поворотном корпусе.
  • ПДЭ-020ИEx - с цифровой индикацией в алюминиевом поворотном корпусе с возможностью применения в особо взрывоопасной зоне.

Код модели и класса точности ПДЭ-020, ПДЭ-020И

Модель

Вид измеряемого
давления

Диапазон измерений давления,
РвМАХ

Максимальное
испытательное
давление

Код класса точности

Общепромышленное и взрывозащищенное исполнение

030

Абсолютное

0...120 кПа

300 кПа

А0, А, В, С

050

Абсолютное

0...600 кПа

2 МПа

А0, А, В, С

060

Абсолютное

0...2,5 МПа

4 МПа

А0, А, В, С

100

Избыточное

0...2,5 кПа

7,5 кПа

В, С

110

Избыточное

0...6,3 кПа

18 кПа

А, В, С

120

Избыточное

0...16 кПа

50 кПа

А0, А, В, С

130

Избыточное

0...100 кПа

300 кПа

А0, А, В, С

150

Избыточное

0...600 кПа

1 МПа

А0, А, В, С

160

Избыточное

0...2,5 МПа

4 МПа

А0, А, В, С

170

Избыточное

0...6,0 МПа

10 МПа

А0, А, В, С

180

Избыточное

0...16 МПа

25 МПа

А0, А, В, С

190

Избыточное

0...60 МПа

100 МПа

А0, А, В, С

350

Избыточное-разрежение

-100...600 кПа

1 МПа

А0, А, В, С

Кислородное исполнение

150

Избыточное

0...600 кПа

1 МПа

В, С

160

Избыточное

0...2,5 МПа

4 МПа

В, С

170

Избыточное

0...6,0 МПа

10 МПа

А0, А, В, С

180

Избыточное

0...16 МПа

25 МПа

А0, А, В, С

190

Избыточное

0...60 МПа

100 МПа

В, С

350

Избыточное-разрежение

-100...600 кПа

1 МПа

В, С

Стандартный комплект поставки

  • ПДЭ-020Ex, ПДЭ-020И, ПДЭ-020ИEx преобразователи давления эталонные (модель согласно заказа).
  • Техническая документация.

Дополнительная комплектация, опции

  • Модуль интерфейсный МИГР-05U-2 для подключения к ПК + диск с программным обеспечением «АРМ ПДЭ».
  • Кабель интерфейсный для подключения к ИКСУ-260, ИКСУ-2012, ПКД-160.
