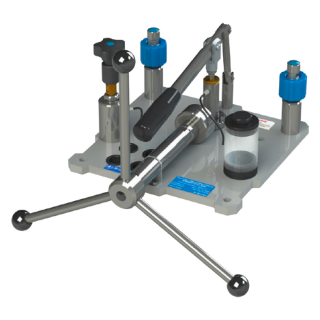

СГП-1000 система гидропневматическая

Скачать PDF

Вид давления: Избыточное давление

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Система гидропневматическая СГП-1000 предназначена для создания давления при проведении поверки датчиков давления, калибровки и ремонта различных средств измерения давления.

Система обеспечивает плавное задание давления в диапазоне от 0 до 100 МПа в гидравлическом режиме работы и от 0 до 4 МПа в пневматическом режиме работы, предназначена для работы при температуре +10...+50ºС при относительной влажности не более 80%.

Система СГП-1000 не является средством измерений, совокупный объем рабочих полостей не более 30 см³.

Особенности СГП-1000:

Быстросъемные соединения М20х1,5.
Насос предварительной прокачки системы при работе в гидравлическом и пневматическом режиме.
Возможность отсечения предварительного насоса для снижения износа обратного клапана при работе на предельном давлении.
Модернизированное исполнение резинометаллических уплотнений.
Узел точной регулировки давления, совмещенный с вентилем сброса.
Слоты для хранения переходных штуцеров, заглушек.
Объем жидкости в системе - не более 30 см³.
Объем жидкости в емкости - не менее 110 см³.
Ресурс 20000 часов при сроке службы 10 лет.
Гарантийный срок эксплуатации 18 месяцев.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-100 МПа (гидравлический режим); 0-4 МПа (пневматический режим)
Габаритные размеры	480х280х180 мм (без рукояток маховика), 480х395х345 мм (в собранном состоянии)
Вес	Не более 8,5 кг

Варианты исполнений

Общепромышленное.
Кислородное (О2).

Стандартный комплект поставки

СГП-1000 система гидропневматическая.
Комплект запасных частей и принадлежностей.
Техническая документация.

Скачать документацию

СГП-1000 система гидропневматическая. Руководство по эксплуатации.
