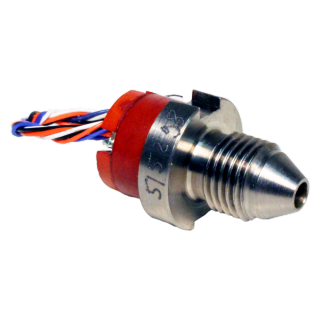

D тензопреобразователи микроэлектронные избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

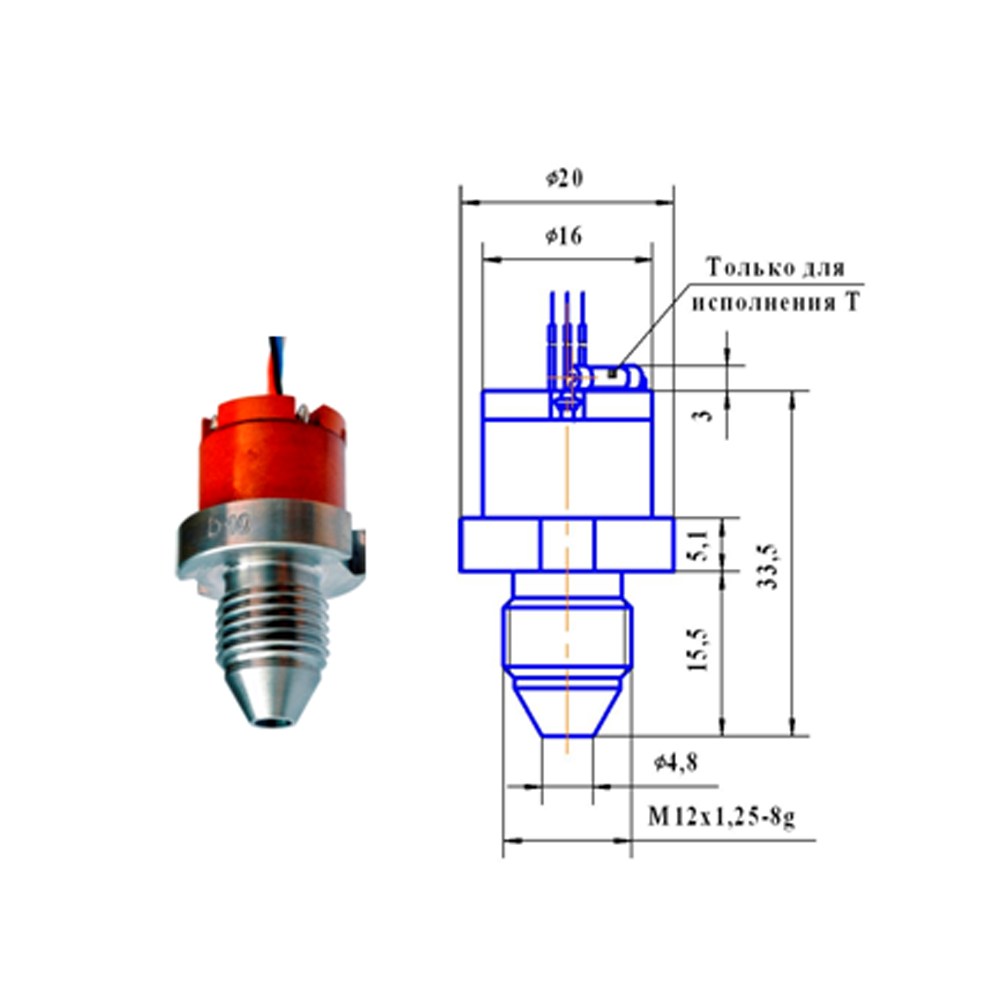

Присоединение к процессу: М12х1,25

Маркировка взрывозащиты: нет

Цена (без учета НДС): 2 700,00 - 3 048,00 руб.

Описание

Микроэлектронные тензопреобразователи серии D предназначены для пропорционального преобразования давления в электрический сигнал. Применяются в промышленной автоматике, нефтегазовой промышленности, в гидравлике/пневматике, на насосных станциях/компрессорах, в теплоучете.

Особенности преобразователей избыточного давления D:

  • Разрешающая способность 0,01% .
  • Диапазон рабочих давлений от 0-0,25 до 0-150 МПа.
  • Диапазон рабочих температур от -50 до +80°С.
  • Электрическая прочность изоляции 500 В.
  • Титановый корпус.

Преимущества тензопреобразователей D:

  • Чувствительным элементом преобразователей давления D является двухслойная сапфиро-титановая мембрана с монокристаллическими кремниевыми тензорезисторами.
  • Монокристаллическая сапфировая мембрана представляет собой упругий элемент и в соединении с титаном приобретает лидирующее качество по уровню деформаций, сохраняет упругие свойства до +400°С.
  • Монокристаллические кремниевые тензорезисторы соединены с сапфиром на атомарном уровне (метод гетероэпитаксии) и работают практически без гистерезиса и усталостных явлений во времени.
  • Хорошие изолирующие свойства и радиационная стойкость сапфира позволяют эксплуатировать чувствительный элемент в температурном диапазоне от -200 до +350°С, при высоких электромагнитных помехах и воздействии радиации.
  • Тензочувствительные элементы изготавливаются групповыми методами твердотельной технологии микроэлектроники и имеют высокое качество и хорошую воспроизводимость выходных параметров.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...0,25 МПа; 0...0,4 МПа; 0...0,6 МПа; 0...1 МПа; 0...1,6 МПа; 0...2,5 МПа; 0...4 МПа; 0...6 МПа; 0...10 МПа; 0...16 МПа; 0...25 МПа; 0...40 МПа; 0...60 МПа; 0...100 МПа; 0...150 МПа
Температурная погрешность
  • Изменение начального значения выходного сигнала:
    ±1,5 мВ/10°С;
    ±0,2 мВ/10°С (для D 0,25-Т-D 150-Т)
  • Изменение диапазона выходного сигнала:
    -0,2±0,5% FS/10°C;
    ±0,2% FS/10°C (для D 0,25-Т - D 150-Т)
Нелинейность ±0,2% FS (для D 0,25-D 1,6; D 0,25-T-D 1,6-T); ±0,15% FS (для D 2,5-D 150; D 2,5-T-D 150-T)
Допустимая перегрузка (Перегрузочное давление) 0,8 МПа; 1 МПа; 1,5 МПа; 2 МПа; 3,2 МПа; 5 МПа; 8 МПа; 12 МПа; 20 МПа; 32 МПа; 50 МПа; 80 МПа; 120 МПа; 150 МПа; 225 МПа
Максимальное рабочее давление -0,1...0,5 МПа; -0,1...0,8 МПа; -0,1...1,2 МПа; -0,1...1,6 МПа; -0,1...2,6 МПа; -0,1...4 МПа; -0,1...6 МПа; -0,1...10 МПа; -0,1...16 МПа; -0,1...26 МПа; -0,1...40 МПа; -0,1...60 МПа; -0,1...90 МПа; -0,1...125 МПа; -0,1...165 МПа
Температура контролируемой среды -50...+80°С
Материалы изготовления Титановый сплав
Исполнение по степени защиты IP40
Тип электроподключения Гибкий вывод длиной 130 мм
Вес 16 г

Структура обозначения, пример заказа

D
0,25
Т
L200

Численное значение длины проводов (по согласованию с предприятием-изготовителем); cтандартная длина проводов (130 мм) - не указывается

Конструктивное исполнение: Т - термокомпенсированное; О - обыкновенное - не указывается

Верхний предел преобразуемого давления: 0,25 МПа; 0,4 МПа; 0,6 МПа; 1 МПа; 1,6 МПа; 2,5 МПа; 4 МПа; 6 МПа; 10 МПа; 16 МПа; 25 МПа; 40 МПа; 60 МПа; 100 МПа; 150 МПа

Серия
